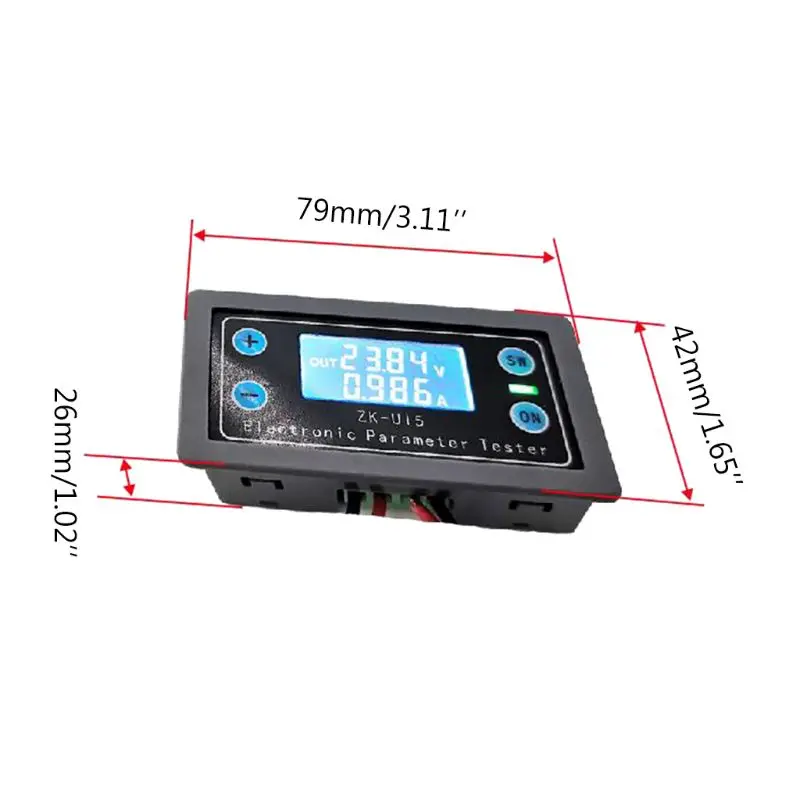

DC5-38V Многофункциональный Вольтметр Амперметр электронная нагрузка батарея монитор тестер

279 руб.

Описание

Особенности:
Измерительная цепь черпает питание из входного порта питания и не требует дополнительного шнура питания.
ЖК-дисплей дисплей, который может отображать напряжение, ток, мощность, разряда мА/ч, время разрядки и температурный режим работы.
Полный механизм защиты с различными защитой, такими как защита от пониженного напряжения, защита от перенапряжения, защита от перегрузки по току, защита от перегрузки, защита от перегрева, сверхурочная защита и превышение емкости.
Контроль перезаряда и избыточного разряда аккумулятора может быть выполнен путем установки соответствующих порогов защиты от перенапряжения и перенапряжения.
Синхронизированный и количественно зарядки и разрядки аккумулятора может быть обеспечена путем установки соответствующий предохранение от перерыва и от превышения емкости пороговые значения.

Посылка включает в себя:
1 * DC5-38V Батарея тестер Вольтметр Амперметр электронная нагрузка монитор зарядное устройство Тестер

-----------------------
Подробное описание продукта:

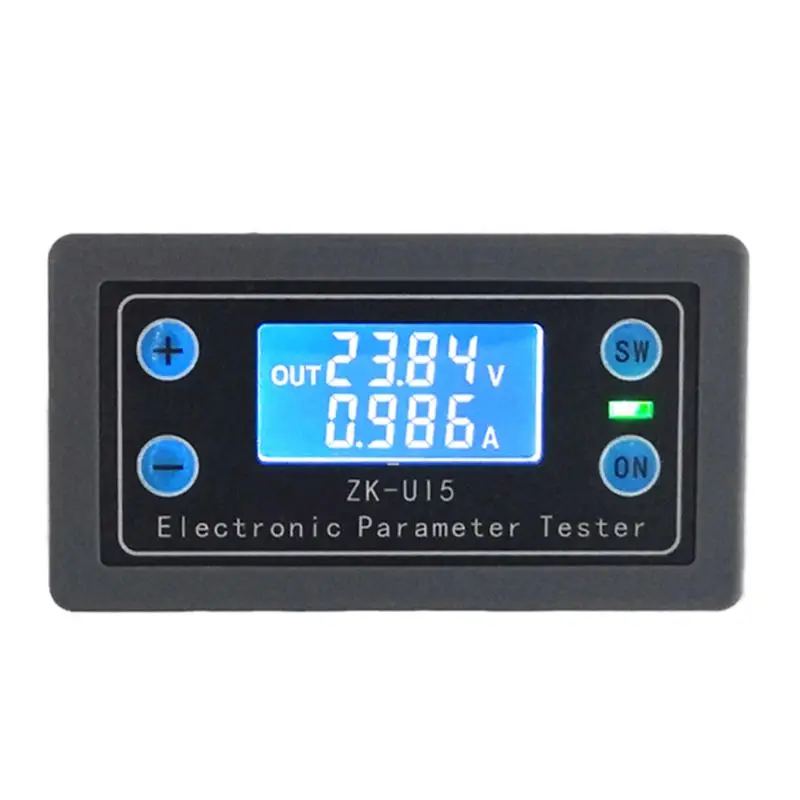

1, ЖК-дисплей дисплей
В обычном режиме, ЖК-дисплей отображает входное напряжение и температурный режим работы с другой стороны; нисходящий канал показывает в режиме реального времени, ток, мощность, емкость, и время разрядки.
В защищенном режиме ЖК-дисплей отображает код защиты.
В режиме настройки ЖК-дисплей отображает различные коды параметров и пороги параметров.
2, сигнал тревоги и светильник
В тех случаях, когда Выпуск напряжение переменного тока Амперметр включается, запустить индикатор горит постоянно и звуковой сигнал не звон; в тех случаях, когда она выключена, индикатор запуска выключен, а зуммер не звенит. После входа в режим защиты, зуммер отключает сигнал и индикатор запуска будет мигать.
3, емкость заряда и разрядки и Время автоматической статистики, пока Выход включен (индикатор запуска всегда включен) для начала статистики, выключите выход (индикатор запуска не горит), стоп-статика, автоматически очищаются показатели отключения питания, В емкости дисплея и времени при нажатии интерфейса нажмите и удерживайте кнопку-соответствующие данные могут быть очищены. Пожалуйста, очистите данные перед запуском. Максимальная разрядная емкость (OAH) и максимальное время разрядки (OHP) могут быть настроены на включение или выключение в режиме настройки (по умолчанию выкл). После открытия можно установить пороговое значение. При превышении порога выход автоматически отключается, а звуковой сигнал срабатывает. Аккумулятор заряжается и разряжается.
4. Установив соответствующий порог защиты от перенапряжения и порог защиты от перенапряжения, контроль перезаряда и переразряда батареи может быть осуществлен. Для детальной работы обратитесь к 4,4 примеру применения продукта.
5. Идеальный программный и аппаратный механизм защиты, и порог защиты программного обеспечения может быть скорректирован. После защиты программного обеспечения выход выключается.
Аппаратные средства защиты:
Модуль входного порта имеет анти-Защита от неправильной полярности и защита от обратного подключения не пригорает.
Программное обеспечение для защиты:
OVP Защита от избыточного напряжения (по умолчанию 38 V, можно установить самостоятельно, после того, как предохранение от перенапряжения, индикатор мигает, ЖК-дисплей интерфейс отображает OVP. При зарядке аккумулятора, соответствующий предел может эффективно предотвратить от избыточного заряда батареи);
OCP защита от перегрузки по току (по умолчанию 5.5A, может быть установлен самостоятельно, после защиты от перегрузки по току, индикатор запуска мигает, ЖК-дисплеи OCP);
OPP Защита от мощности (по умолчанию 200 Вт, может быть установлен самостоятельно, после защиты от питания, индикатор запуска мигает, ЖК-дисплеи OPP);
OTP защита от перегрева (по умолчанию 80 °C, можно установить самостоятельно, после защиты от перегрева, индикатор запуска мигает, ЖК-дисплей показывает OTP);
LVP защита от пониженного напряжения (по умолчанию 4,8 В, может быть установлен самостоятельно, после защиты от пониженного напряжения, индикатор запуска мигает, ЖК-дисплей показывает LVP, в тесте разрядки батареи и других применениях, установите соответствующий LVP, может эффективно предотвратить переразрядку батареи, чтобы не повредить батарею
6, напряжение и выходной измеритель тока включены по умолчанию.
7, все настраиваемые параметры поддерживают хранение питания.

Интерфейс продукта детали
1, интерфейс нормального режима
Примечание:Короткое нажатие на кнопку SW, чтобы переключить дисплей силы тока, мощность, пропускная способность и время разрядки на дисплее. Пресс и удерживайте кнопку SW на кнопку, чтобы переключить дисплей напряжения и температуры на дисплее. Не отображается в тех случаях, когда Выпуск включен, и не отображается в тех случаях, когда Выпуск выключен.
2, режим защиты интерфейс
Примечание:В тех случаях, когда параметр измеряется напряжение переменного тока Амперметр превышает заданный параметр порог, войдите в режим защиты, дисплей защиты код, выход выключен, светодиодный светильник не начнет мигать, сигнализация и аварийная сигнализация. В защищенном режиме, нажмите на кнопку, чтобы выйти из режим защиты.

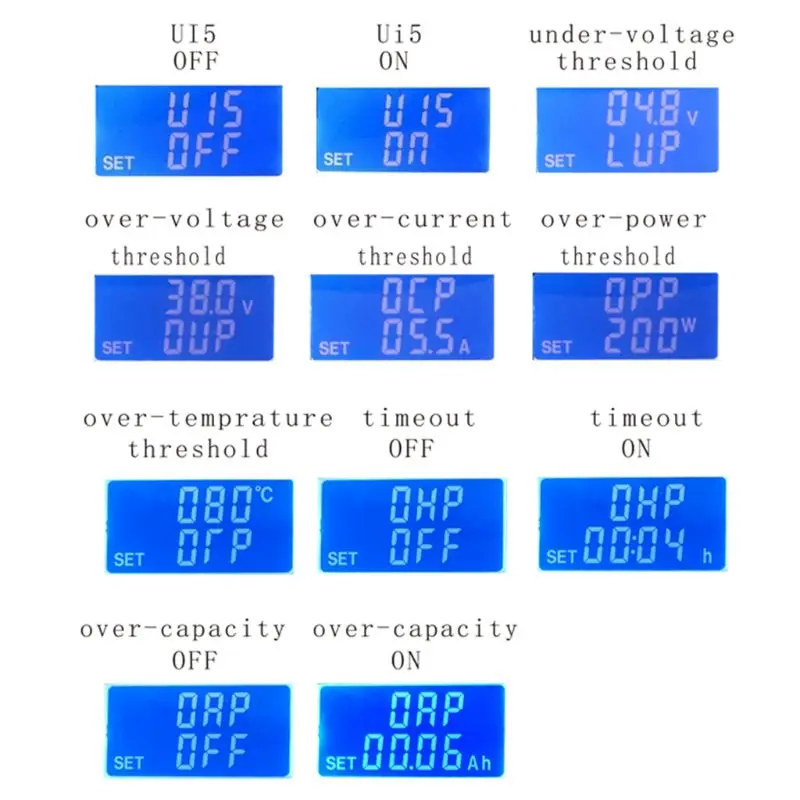

3, режим настройки интерфейса
Примечание:В обычном режиме, следует совершить долгое нажатие на кнопку, чтобы ввести режим настройки. В режим настройки, нажмите и удерживайте в течение нескольких секунд кнопку, чтобы войти в обычном режиме.
В интерфейс настройки, короткое нажатие на кнопку SW, чтобы переключить параметры, которые должны быть установлены. Короткое нажатие на кнопку + или-для настройки параметров размера. В дисплей времени ожидания или супер емкость интерфейс, короткое нажатие на кнопку, чтобы выбрать для того, чтобы включить или выключить предохранение от перерыва или от превышения емкости. Они не пользуется спросом по умолчанию.
4 продукта Применение детали
1. В качестве вольтметра, амперметра и измерителя мощности используйте его в серии.

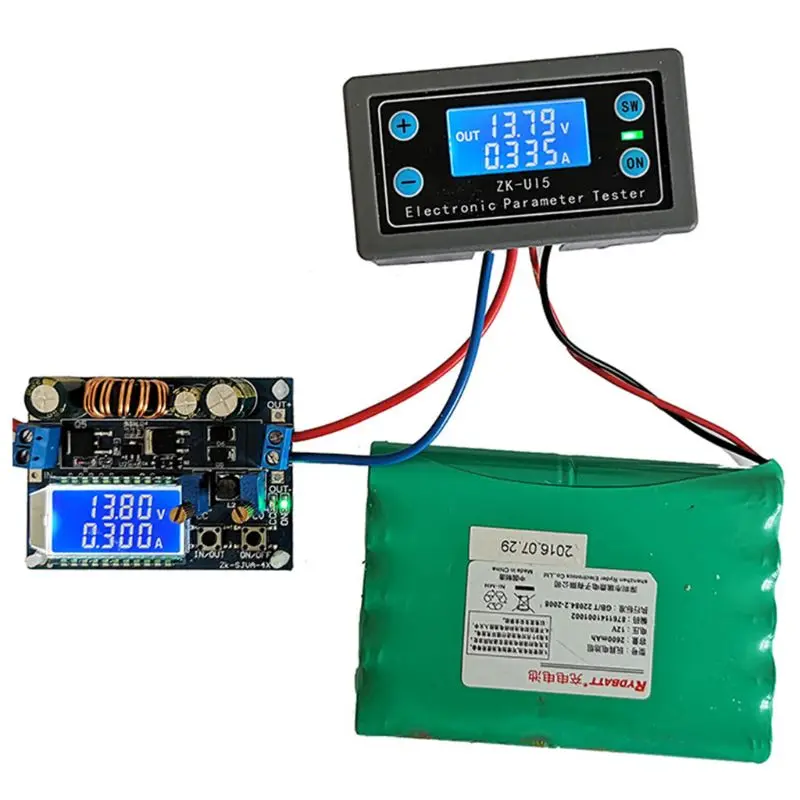

2. Приложение для зарядки аккумулятора:

Шаги для использования:
2,1. Подключите модуль питания и аккумулятор в соответствии с приведенной выше схемой и проверьте правильность проводки.
2,2, включите питание, введите обычный интерфейс, как показано выше.
2,3. Нажмите и удерживайте кнопку ВКЛ для входа в интерфейс настройки. Набор отображается в левом нижней части жк-экрана.
2,4. Коротко нажмите кнопку SW, чтобы переключиться на требуемый интерфейс параметров. Короткое нажатие + или-кнопка для регулировки.
При зарядке аккумулятора приложений, LVP должно быть скорректировано ниже минимального напряжения аккумуляторной батареи, минимальный заказ 4,8 V. Отрегулируйте OVP к самому высокому напряжению, что батарея допускается для полной зарядки (это напряжение необходимо свериться с параметрами в батарее вручную). Как правило, максимальное напряжение зарядки 12 V литиевая батарея составляет 14 V. Максимальное напряжение зарядки общего 24 V литиевая батарея составляет 28 V.
2,5. Пресс и удерживайте кнопку, чтобы выйти из настройки режима.
2,6. Короткое нажатие на кнопку, индикатор светильник всегда горит, на выходе включается и аккумулятор начинает заряжаться.
2,7. Если напряжение батареи поднимается до значения, установленного OVP, выход выключен, батарея прекращает зарядку, ЖК-дисплей отображение на экране OVP, индикатор светильник не начнет мигать, сигнализация и аварийная сигнализация.
2,8. Если вам нужно время зарядки или Постоянная мощность зарядки, вы можете установить ПОГ (синхронизации) или OAP (фиксированной емкостью) параметры в режим настройки. Шаги настройки: под интерфейс настройки, короткое нажатие кнопки SW, чтобы переключиться на ПОГ или OAH интерфейсом. Короткое нажатие на кнопку, чтобы включить сроки или постоянной емкости. В ЖК-дисплей интерфейс не выйдет из находясь в режиме ВЫКЛ (OFF), чтобы цифровой. Пресс + или-для настройки параметров размера. После установки по указанным параметрам
Пресс и удерживайте кнопку, чтобы выйти из интерфейс настройки. В тех случаях, когда время или объем достигает установленного значения, выход выключается и прекращает зарядку. В ЖК-дисплей отображает ПОГ или OAP код, индикатор светильник не начнет мигать, сигнализация и аварийная сигнализация.
3. Батарея разрядки применение, следующим образом

Шаги для использования:
1. Подключите батарею и нагрузки на основании приведенной выше схеме и проверьте, если проводка был указан верно.
2. Напряжение переменного тока Амперметр попадает в обычный интерфейс.
3. Пресс и удерживайте кнопку, чтобы войти в интерфейс настройки. Набор отображается в левом нижней части жк-экрана.
4. Короткое нажатие кнопки SW, чтобы переключиться на параметр интерфейс, который должен быть установлен. Короткое нажатие + или кнопка для регулировки параметров, нажмите и удерживайте кнопку + или кнопка для того чтобы сделать параметр постоянно увеличивается или непрерывно. Аккумулятор приложений разгрузки, OVP должен быть установлен выше максимального напряжения аккумуляторной батареи, со скоростью до 38 V. Отрегулируйте LVP сохраняет тепло даже при очень низкой напряжение разрешенное батареей (это напряжение необходимо свериться с параметрами в батарее вручную). Как правило, минимальный разрядное напряжение 12 V литиевая батарея 9,2 V. 24 V. Минимальное разрядное напряжение литиевой батареи составляет 18,5 V.
5. Пресс и удерживайте кнопку, чтобы выйти из настройки режима.
6. Короткое нажатие на кнопку, индикатор светильник всегда горит, на выходе, и аккумулятор начинает разрядки.
7. если напряжение батареи опускается до значения, установленного LVP, выход выключен, батарея останавливается разрядки, ЖК-дисплей отображение на экране LVP, индикатор светильник не начнет мигать, сигнализация и аварийная сигнализация.
8. В случае, если вам понадобится время разрядки или фиксированного разрядная емкость конденсатора, вы можете установить ПОГ (синхронизации) или OAP (фиксированной емкостью) параметры в режиме настройки. Шаги настройки: под интерфейс настройки, короткое нажатие кнопки SW, чтобы переключиться на ПОГ или OAH интерфейсом. Короткое нажатие на кнопку, чтобы включить сроки или постоянной емкости. В ЖК-дисплей интерфейс не выйдет из находясь в режиме ВЫКЛ (OFF), чтобы цифровой. Пресс + или-для настройки параметров размера. После установки по параметрам, нажмите и удерживайте в течение нескольких секунд на кнопку, чтобы выйти из интерфейс настройки. В тех случаях, когда время или объем достигает установленного значения, выход выключается и остановки разрядки. В ЖК-дисплей отображает ПОГ или OAP код, индикатор светильник не начнет мигать, сигнализация и аварийная сигнализация.
