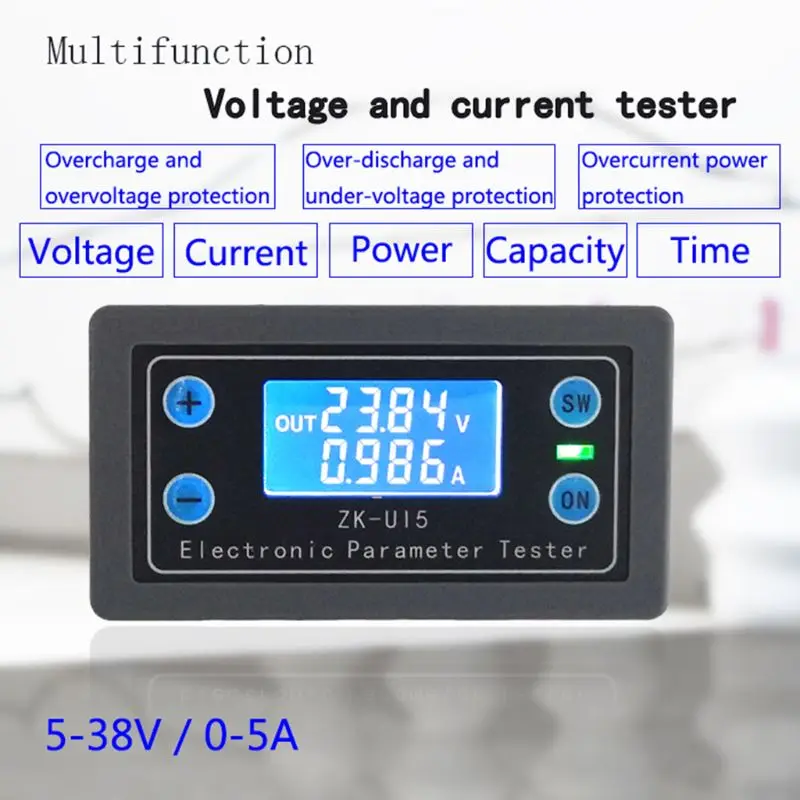

DC5-38V Многофункциональный Вольтметр Амперметр электронная нагрузка батарея монитор тестер

Особенности:

Измерительная цепь черпает питание из входного порта питания и не требует дополнительного шнура питания.

ЖК-дисплей, который может отображать напряжение, ток, мощность, разряд мАч, время разряда и рабочая температура.

Полный механизм защиты с различными защитой, такими как защита от пониженного напряжения, защита от перенапряжения, защита от перегрузки по току, защита от перегрузки, защита от перегрева, сверхурочная защита и превышение емкости.

Контроль перезаряда и избыточного разряда аккумулятора может быть выполнен путем установки соответствующих порогов защиты от перенапряжения и перенапряжения.

Время и количественная зарядка и разрядка аккумулятора могут быть выполнены путем установки соответствующей защиты от таймаута и превышения порогов защиты емкости.

Посылка включает в себя:

1 * DC5-38V тестер батареи Вольтметр Амперметр электронный монитор нагрузки зарядное устройство Тестер

-----------------------

1, ЖК-дисплей дисплей

В обычном режиме на ЖК-дисплее отображается входное напряжение и рабочая температура; нисходящее звено показывает ток в реальном времени, мощность, емкость и время разряда.

В защищенном режиме ЖК-дисплей отображает код защиты.

В режиме настройки ЖК-дисплей отображает различные коды параметров и пороги параметров.

2, сигнал тревоги и светильник

Когда выход амперметра напряжения включен, индикатор запуска всегда включен и зуммер не звонит; когда он выключен, индикатор запуска выключен, а зуммер не звенит.

После входа в режим защиты, зуммер отключает сигнал и индикатор запуска будет мигать.

3, емкость заряда и разрядки и Время автоматической статистики, пока Выход включен (индикатор запуска всегда включен) для начала статистики, выключите выход (индикатор запуска не горит), стоп-статика, автоматически очищаются показатели отключения питания, В емкости дисплея и времени при нажатии интерфейса нажмите и удерживайте кнопку-соответствующие данные могут быть очищены.

Пожалуйста, очистите данные перед запуском.

Максимальная разрядная емкость (OAH) и максимальное время разрядки (OHP) могут быть настроены на включение или выключение в режиме настройки (по умолчанию выкл).

После открытия можно установить пороговое значение. При превышении порога выход автоматически отключается, а звуковой сигнал срабатывает. Аккумулятор заряжается и разряжается.

4. Установив соответствующий порог защиты от перенапряжения и порог защиты от перенапряжения, контроль перезаряда и переразряда батареи может быть осуществлен. Для детальной работы обратитесь к 4,4 примеру применения продукта.

5. Идеальный программный и аппаратный механизм защиты, и порог защиты программного обеспечения может быть скорректирован.

После защиты программного обеспечения выход выключается.

Аппаратные средства защиты:

Входной порт модуля имеет защиту от обратного хода, а обратное соединение не горит.

Программное обеспечение для защиты:

Защита от перенапряжения OVP (по умолчанию 38 в, может быть установлен самостоятельно, после защиты от перенапряжения, индикатор запуска мигает, ЖК-интерфейс отображает OVP.

При зарядке аккумулятора установка соответствующего порога может эффективно предотвратить перезаряд батареи);

OCP защита от перегрузки по току (по умолчанию 5.5A, может быть установлен самостоятельно, после защиты от перегрузки по току, индикатор запуска мигает, ЖК-дисплеи OCP);

OPP Защита от мощности (по умолчанию 200 Вт, может быть установлен самостоятельно, после защиты от питания, индикатор запуска мигает, ЖК-дисплеи OPP);

OTP защита от перегрева (по умолчанию 80 °C, можно установить самостоятельно, после защиты от перегрева, индикатор запуска мигает, ЖК-дисплей показывает OTP);

LVP защита от пониженного напряжения (по умолчанию 4,8 В, может быть установлен самостоятельно, после защиты от пониженного напряжения, индикатор запуска мигает, ЖК-дисплей показывает LVP, в тесте разрядки батареи и других применениях, установите соответствующий LVP, может эффективно предотвратить переразрядку батареи, чтобы не повредить батарею

6, напряжение и выходной измеритель тока включены по умолчанию.

7, все настраиваемые параметры поддерживают хранение питания.

Интерфейс продукта детали

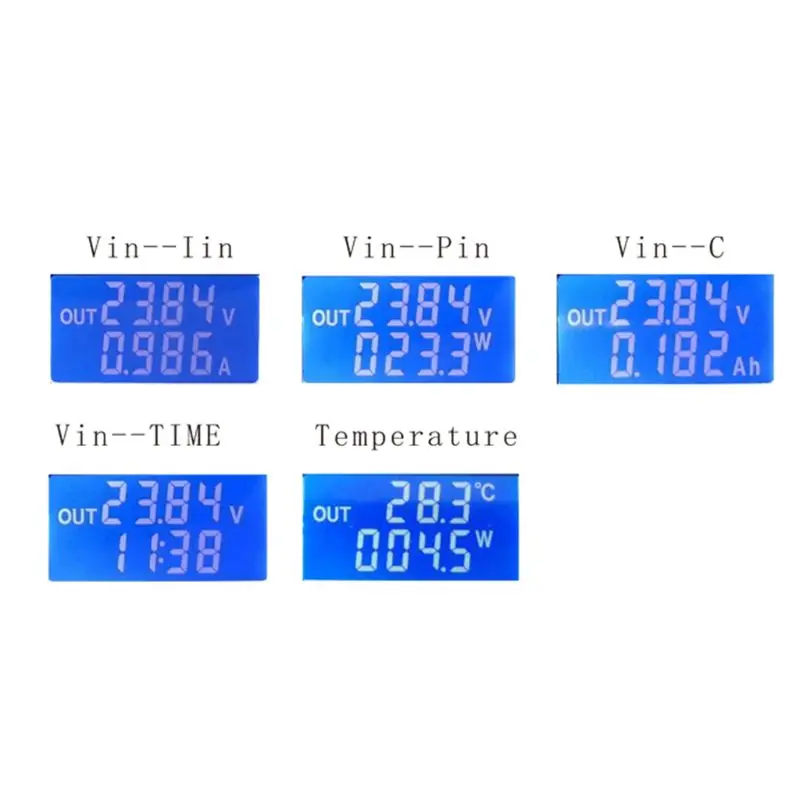

1, интерфейс нормального режима

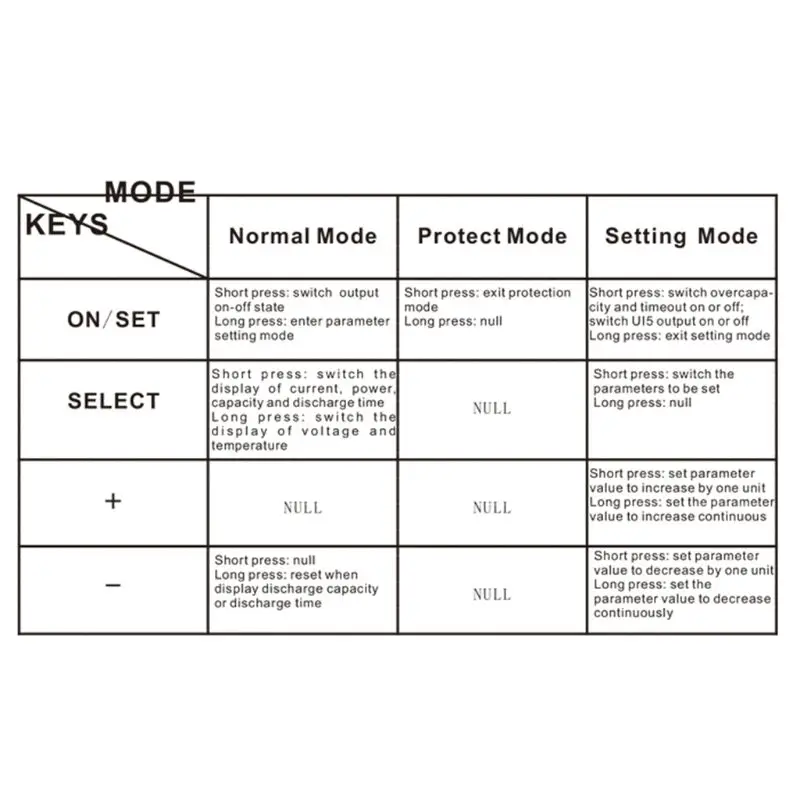

Примечание: короткое нажатие кнопки SW для переключения отображения тока, мощности, емкости разряда и времени разряда дисплея. Нажмите и удерживайте кнопку SW, чтобы переключить отображение напряжения и температуры дисплея. Выход отображается при включении, а выход не отображается при выключении.

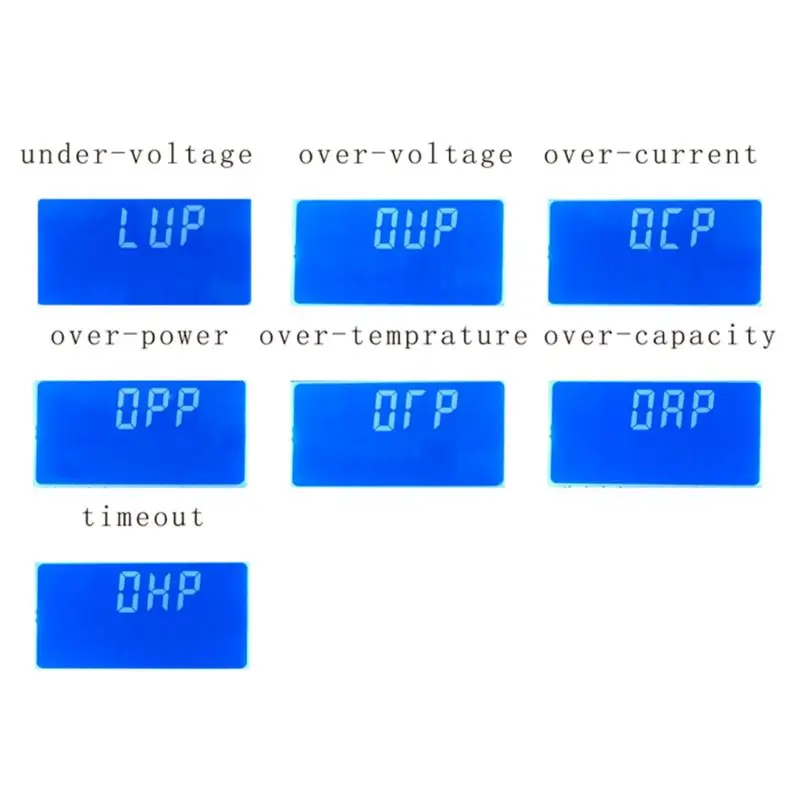

Примечание: Когда параметр, измеренный амперметром напряжения, превышает установленный порог параметра, введите режим защиты, Отобразите код защиты, выход выключен, светодиодный светильник мигает, и звуковая сигнализация. В защищенном режиме нажмите кнопку ВКЛ для выхода из режима защиты.

Примечание: в обычном режиме нажмите кнопку ВКЛ, чтобы перейти в режим настройки. В режиме настройки нажмите и удерживайте кнопку ВКЛ, чтобы перейти в обычный режим.

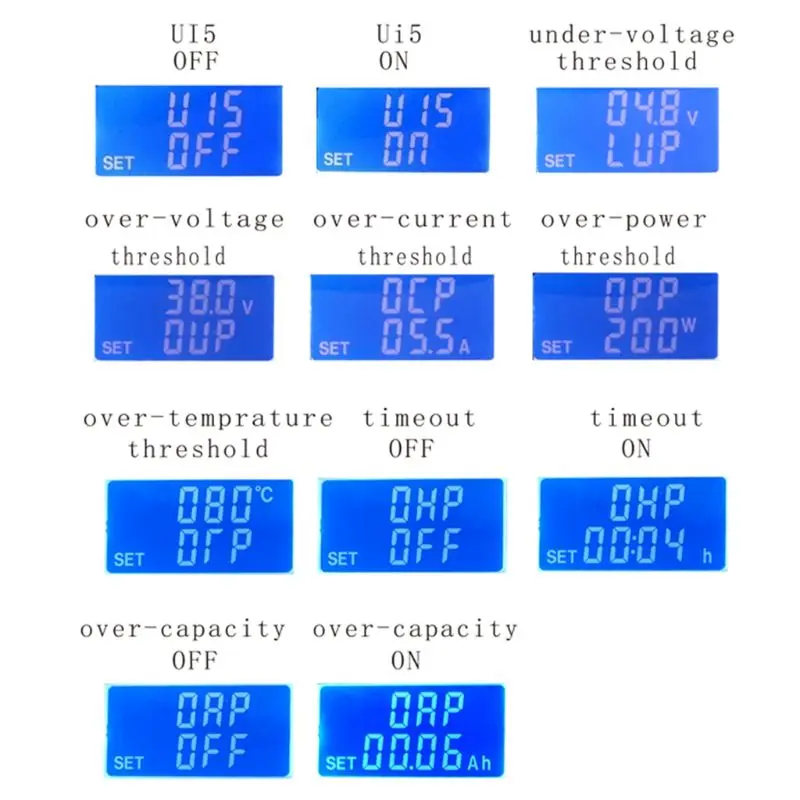

В интерфейсе настройки Коротко нажмите кнопку SW для переключения параметров, которые необходимо установить.

Короткое нажатие кнопки + or-для регулировки размера параметра. В интерфейсе таймаута дисплея или Супер емкости нажмите короткую кнопку ВКЛ, чтобы выбрать, чтобы включить или выключить защиту таймаута или защиту над емкостью.

По умолчанию они выключены.

1. В качестве вольтметра, амперметра и измерителя мощности используйте его в серии.

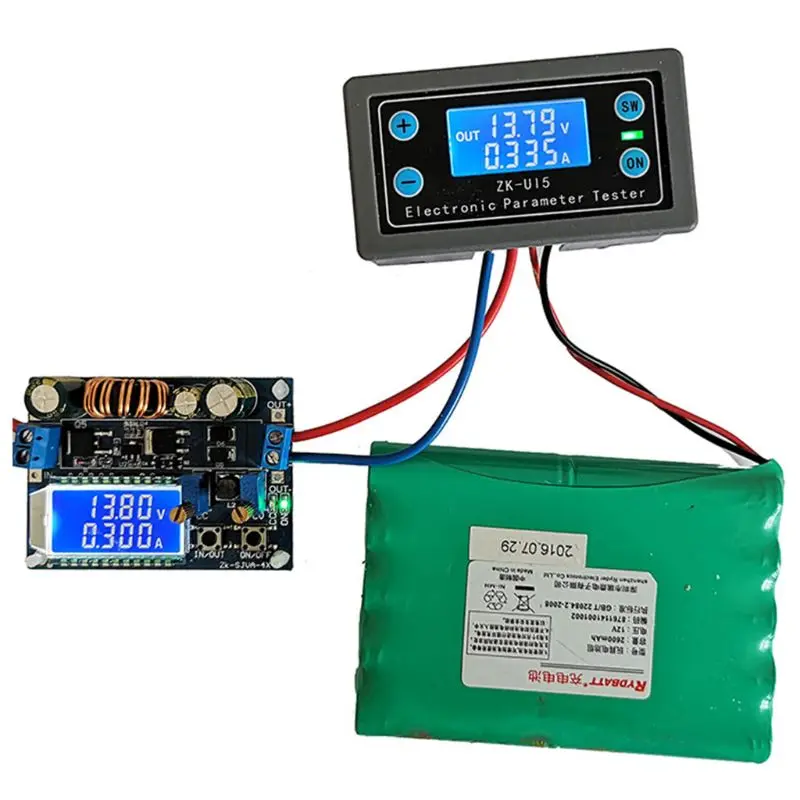

2. Приложение для зарядки аккумулятора:

2,1. Подключите модуль питания и аккумулятор в соответствии с приведенной выше схемой и проверьте правильность проводки.

2,2, включите питание, введите обычный интерфейс, как показано выше.

2,3. Нажмите и удерживайте кнопку ВКЛ для входа в интерфейс настройки. Набор отображается в левом нижней части жк-экрана.

2,4. Коротко нажмите кнопку SW, чтобы переключиться на требуемый интерфейс параметров. Короткое нажатие + или-кнопка для регулировки.

В приложениях для зарядки аккумулятора, LVP должен быть отрегулирован ниже минимального напряжения батареи,

Минимальный-4,8 В. Отрегулируйте OVP до самого высокого напряжения, которое позволяет полностью заряжать батарею (это напряжение необходимо сослаться на параметры в руководстве по аккумулятору). Как правило, максимальное напряжение зарядки литиевой батареи 12 В составляет 14 в. Максимальное напряжение зарядки обычной литиевой батареи 24 В составляет 28 В.

2,5. Нажмите и удерживайте кнопку ВКЛ для выхода из режима настройки.

2,6. Короткое нажатие на кнопку ВКЛ, светильник индикатора всегда включен, выход включен, и батарея начинает заряжаться.

2,7. Если напряжение батареи поднимается до значения, заданного OVP, выход выключен, батарея перестанет заряжаться,

ЖК-экран отображает OVP, индикатор-светильник мигает, а звуковой сигнал-сигнал.

2,8. Если вам нужно время зарядки или постоянная емкость зарядки, вы можете установить параметры OHP (синхронизация) или OAP (фиксированная емкость) в режиме настройки.

Шаги установки: Под интерфейсом установки, короткий нажмите кнопку SW для переключения на интерфейс OHP или OAH.

Короткое нажатие на кнопку ВКЛ для включения функции синхронизации или постоянной емкости.

ЖК-интерфейс переходит от выключения к цифровому. Нажмите + or-для регулировки размера параметра. После установки параметров,

Нажмите и удерживайте кнопку ВКЛ для выхода из интерфейса настройки. Когда время или емкость достигает заданного значения, выход выключается и останавливает зарядку.

ЖК-дисплей отображает OHP или OAP код, индикатор-светильник мигает, а звуковой сигнал-сигнал.

3. Применение разрядки батареи, как показано ниже

1. Подключите аккумулятор и загрузите его в соответствии с приведенной выше схемой и проверьте правильность проводки.

2. Амперметр напряжения входит в обычный интерфейс.

3. Нажмите и удерживайте кнопку ВКЛ, чтобы войти в интерфейс настройки. Набор отображается в левом нижней части жк-экрана.

4. Коротко нажмите кнопку SW, чтобы переключиться на интерфейс параметров, который должен быть установлен. Короткое нажатие + или-кнопка для регулировки параметра, длительное нажатие + или-кнопка для увеличения параметра непрерывно или непрерывно.

В условиях разрядки батареи, OVP должен быть установлен выше максимального напряжения батареи, до 38 В.

Отрегулируйте LVP до самого низкого напряжения, допустимого батареей (это напряжение должно соответствовать параметрам в руководстве по аккумулятору).

Как правило, минимальное напряжение разряда литиевой батареи 12 В составляет 9,2 В. 24 V. Минимальное напряжение разряда литиевой батареи составляет 18,5 в.

5. Нажмите и удерживайте кнопку ВКЛ для выхода из режима настройки.

6. Короткое нажатие на кнопку, индикатор светильник всегда горит, на выходе, и аккумулятор начинает разрядки.

7. если напряжение батареи опускается до значения, заданного LVP, выход выключен, батарея перестанет разряжаться, ЖК-экран отображает LVP, индикатор-светильник мигает, и сигнал тревоги.

8. Если вам нужен таймер разрядки или фиксированная емкость разрядки, вы можете установить OHP (синхронизация) или OAP

(Фиксированная емкость) параметры в режиме настройки.

Короткое нажатие на кнопку ВКЛ для включения функции синхронизации или постоянной емкости.

ЖК-интерфейс переходит от выключения к цифровому. Нажмите + or-для регулировки размера параметра.

После установки параметров нажмите и удерживайте кнопку ВКЛ для выхода из интерфейса настройки.

Когда время или емкость достигает заданного значения, выход выключается и останавливает разрядку.

ЖК-дисплей отображает OHP или OAP код, индикатор-светильник мигает, а звуковой сигнал-сигнал.
