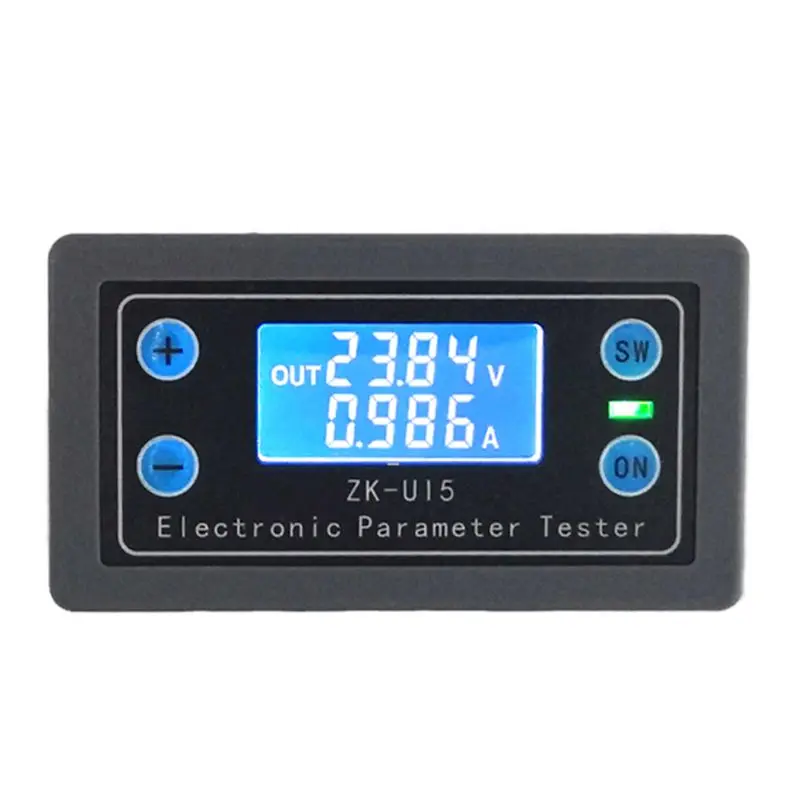

DC5-38V Многофункциональный Вольтметр Амперметр электронная нагрузка батарея монитор тестер 95AA

Описание

Особенности:

Измерительная цепь черпает питание из входного порта питания и не требует дополнительного шнура питания.
ЖК-дисплей, который может отображать напряжение, ток, мощность, разряд мАч, время разряда и рабочая температура.
Полный механизм защиты с различными защитой, такими как защита от пониженного напряжения, защита от перенапряжения, защита от перегрузки по току, защита от перегрузки, защита от перегрева, сверхурочная защита и превышение емкости.
Контроль перезаряда и избыточного разряда аккумулятора может быть выполнен путем установки соответствующих порогов защиты от перенапряжения и перенапряжения.
Синхронизированный и количественно зарядки и разрядки аккумулятора может быть обеспечена путем установки соответствующий предохранение от перерыва и от превышения емкости пороговые значения.

Посылка включает в себя:
1 * DC5-38V Батарея тестер Вольтметр Амперметр электронная нагрузка монитор зарядное устройство Тестер

-----------------------

Подробное описание продукта:
1, ЖК-дисплей дисплей
В обычном режиме на ЖК-дисплее отображается входное напряжение и рабочая температура; нисходящее звено показывает ток в реальном времени, мощность, емкость и время разряда.
В защищенном режиме, ЖК-дисплей отображается код защиты.
В режиме настройки ЖК-дисплей отображает различные коды параметров и пороги параметров.
2, сигнал тревоги и светильник
В тех случаях, когда Выпуск напряжение переменного тока Амперметр включается, запустить индикатор горит постоянно и звуковой сигнал не звон; в тех случаях, когда она выключена, индикатор запуска выключен, а зуммер не звенит. После входа в режим защиты, зуммер отключает сигнал и индикатор запуска будет мигать.
3, емкость заряда и разрядки и Время автоматической статистики, пока Выход включен (индикатор запуска всегда включен) для начала статистики, отключите зарядное устройство (RUN индикатор не горит), стоп-сигнал статистики, пониженного энергопотребления статистические данные будут автоматически будет подтвержден, В емкости дисплея и времени при нажатии интерфейса нажмите и удерживайте кнопку-соответствующие данные могут быть очищены. Пожалуйста, очистите данные перед запуском. Максимальная разрядная емкость (OAH) и максимальное время разрядки (OHP) могут быть настроены на включение или выключение в режиме настройки (по умолчанию выкл). После открытия можно установить пороговое значение. При превышении порога выход автоматически отключается, а звуковой сигнал срабатывает. Аккумулятор заряжается и разряжается.
4. Установив соответствующий порог защиты от перенапряжения и порог защиты от перенапряжения, контроль перезаряда и переразряда батареи может быть осуществлен. Для получения более подробной операции, пожалуйста, обратитесь к 4,4 продукта Применение и длины стопы.
5. Идеальный программного и аппаратного обеспечения защитного механизма, а также программное обеспечение защитный порог можно регулировать. После защиты программного обеспечения выход выключается.
Аппаратные средства защиты:
Входной порт модуля имеет защиту от обратного хода, а обратное соединение не горит.
Программное обеспечение для защиты:
Защита от перенапряжения OVP (по умолчанию 38 в, может быть установлен самостоятельно, после защиты от перенапряжения, индикатор запуска мигает, ЖК-интерфейс отображает OVP. При зарядке аккумулятора, соответствующий предел может эффективно предотвратить от избыточного заряда батареи);
OCP, защита от избыточной силы тока (по умолчанию 5.5A, можно установить самостоятельно, после того, как защита от перегрузки по току, индикатор мигает, ЖК-дисплей отображает OCP);
OPP Защита от мощности (по умолчанию 200 Вт, может быть установлен самостоятельно, после защиты от питания, индикатор запуска мигает, ЖК-дисплеи OPP);
OTP защита от перегрева (по умолчанию 80 °C, можно установить самостоятельно, после защиты от перегрева, индикатор запуска мигает, ЖК-дисплей показывает OTP);
LVP защита от пониженного напряжения (по умолчанию 4,8 В, может быть установлен самостоятельно, после защиты от пониженного напряжения, индикатор запуска мигает, ЖК-дисплей показывает LVP, в тесте разрядки батареи и других применениях, установите соответствующий LVP, может эффективно предотвратить переразрядку батареи, чтобы не повредить батарею
6, напряжение и выходной измеритель тока включены по умолчанию.
7, все настраиваемые параметры поддерживают хранение питания.

Интерфейс продукта детали
1, интерфейс нормального режима
Примечание: короткое нажатие кнопки SW для переключения отображения тока, мощности, емкости разряда и времени разряда дисплея. Пресс и удерживайте кнопку SW на кнопку, чтобы переключить дисплей напряжения и температуры на дисплее. Не отображается в тех случаях, когда Выпуск включен, и не отображается в тех случаях, когда Выпуск выключен.
2, Интерфейс режима защиты
Примечание: в тех случаях, когда параметр измеряется напряжение переменного тока Амперметр превышает заданный параметр порог, войдите в режим защиты, дисплей защиты код, выход выключен, светодиодный светильник не начнет мигать, и звуковая сигнализация. В защищенном режиме нажмите кнопку ВКЛ для выхода из режима защиты.
3, Интерфейс режима настройки
Примечание: в обычном режиме нажмите кнопку ВКЛ, чтобы перейти в режим настройки. В режиме настройки нажмите и удерживайте кнопку ВКЛ, чтобы перейти в обычный режим.
В интерфейс настройки, короткое нажатие на кнопку SW, чтобы переключить параметры, которые должны быть установлены. Короткое нажатие на кнопку + или-для настройки параметров размера. В дисплей времени ожидания или супер емкость интерфейс, короткое нажатие на кнопку, чтобы выбрать для того, чтобы включить или выключить предохранение от перерыва или от превышения емкости. Они не пользуется спросом по умолчанию.
4 продукта Применение детали
1. Как вольтметр, амперметр, и измерителем мощности, используйте его в серии.
2. Батарея приложение для зарядки, как показано ниже:

Шаги для использования:
2,1. Подключите модуль питания и аккумулятор в соответствии с приведенной выше схемой и проверьте правильность проводки.
2,2, включите питание, введите обычный интерфейс, как показано выше.
2,3. Пресс и удерживайте кнопку, чтобы войти в интерфейс настройки. Набор отображается в левом нижней части жк-экрана.
2,4. Коротко нажмите кнопку SW, чтобы переключиться на требуемый интерфейс параметров. Короткое нажатие + или-кнопка для регулировки.
При зарядке аккумулятора приложений, LVP должно быть скорректировано ниже минимального напряжения аккумуляторной батареи, минимальный заказ 4,8 V. Отрегулируйте OVP к самому высокому напряжению, что батарея допускается для полной зарядки (это напряжение необходимо свериться с параметрами в батарее вручную). Как правило, максимальное напряжение зарядки литиевой батареи 12 В составляет 14 в. Максимальное напряжение зарядки общего 24 V литиевая батарея составляет 28 V.
2,5. Нажмите и удерживайте кнопку ВКЛ для выхода из режима настройки.
2,6. Короткое нажатие на кнопку, индикатор светильник всегда горит, на выходе включается и аккумулятор начинает заряжаться.
2,7. Если напряжение батареи поднимается до значения, заданного OVP, выход выключается, батарея перестанет заряжаться, ЖК-экран отображает OVP, индикатор-светильник мигает, и звуковой сигнал.
2,8. Если вам нужно время зарядки или постоянная емкость зарядки, вы можете установить параметры OHP (синхронизация) или OAP (фиксированная емкость) в режиме настройки. Шаги установки: Под интерфейсом установки, короткий нажмите кнопку SW для переключения на интерфейс OHP или OAH. Короткое нажатие на кнопку ВКЛ для включения функции синхронизации или постоянной емкости. ЖК-интерфейс переходит от выключения к цифровому. Нажмите + or-для регулировки размера параметра. После установки по указанным параметрам
Нажмите и удерживайте кнопку ВКЛ для выхода из интерфейса настройки. В тех случаях, когда время или объем достигает установленного значения, выход выключается и прекращает зарядку. В ЖК-дисплей отображает ПОГ или OAP код, индикатор светильник не начнет мигать, сигнализация и аварийная сигнализация.
3. Батарея разрядки применение, следующим образом

Шаги для использования:
1. Подключите батарею и нагрузки на основании приведенной выше схеме и проверьте, если проводка был указан верно.
2. Напряжение переменного тока Амперметр попадает в обычный интерфейс.
3. Нажмите и удерживайте кнопку ВКЛ, чтобы войти в интерфейс настройки. Набор отображается в левом нижнем углу ЖК-дисплей экран.
4. Коротко нажмите кнопку SW, чтобы переключиться на интерфейс параметров, который должен быть установлен. Короткое нажатие + или-кнопка для регулировки параметра, длительное нажатие + или-кнопка для увеличения параметра непрерывно или непрерывно. В условиях разрядки батареи, OVP должен быть установлен выше максимального напряжения батареи, до 38 В. Отрегулируйте LVP до самого низкого напряжения, допустимого батареей (это напряжение должно соответствовать параметрам в руководстве по аккумулятору). Как правило, минимальное напряжение разряда литиевой батареи 12 В составляет 9,2 В. 24 V. Минимальное напряжение разряда литиевой батареи составляет 18,5 в.
5. Пресс и удерживайте кнопку, чтобы выйти из настройки режима.
6. Короткое нажатие на кнопку, индикатор светильник всегда горит, на выходе, и аккумулятор начинает разрядки.
7. если напряжение батареи опускается до значения, установленного LVP, выход выключен, батарея останавливается разрядки, ЖК-дисплей отображение на экране LVP, индикатор светильник не начнет мигать, сигнализация и аварийная сигнализация.
8. Если вам нужен таймер разрядки или фиксированная разрядка, вы можете установить OHP (синхронизация) или OAP (фиксированная емкость) параметры в режиме настройки. Шаги установки: Под интерфейсом установки, короткий нажмите кнопку SW для переключения на интерфейс OHP или OAH. Короткое нажатие на кнопку ВКЛ для включения функции синхронизации или постоянной емкости. ЖК-интерфейс переходит от выключения к цифровому. Пресс + или-для настройки параметров размера. После установки параметров нажмите и удерживайте кнопку ВКЛ для выхода из интерфейса настройки. Когда время или емкость достигает заданного значения, выход выключается и останавливает разрядку. В ЖК-дисплей отображает ПОГ или OAP код, индикатор светильник не начнет мигать, сигнализация и аварийная сигнализация.
