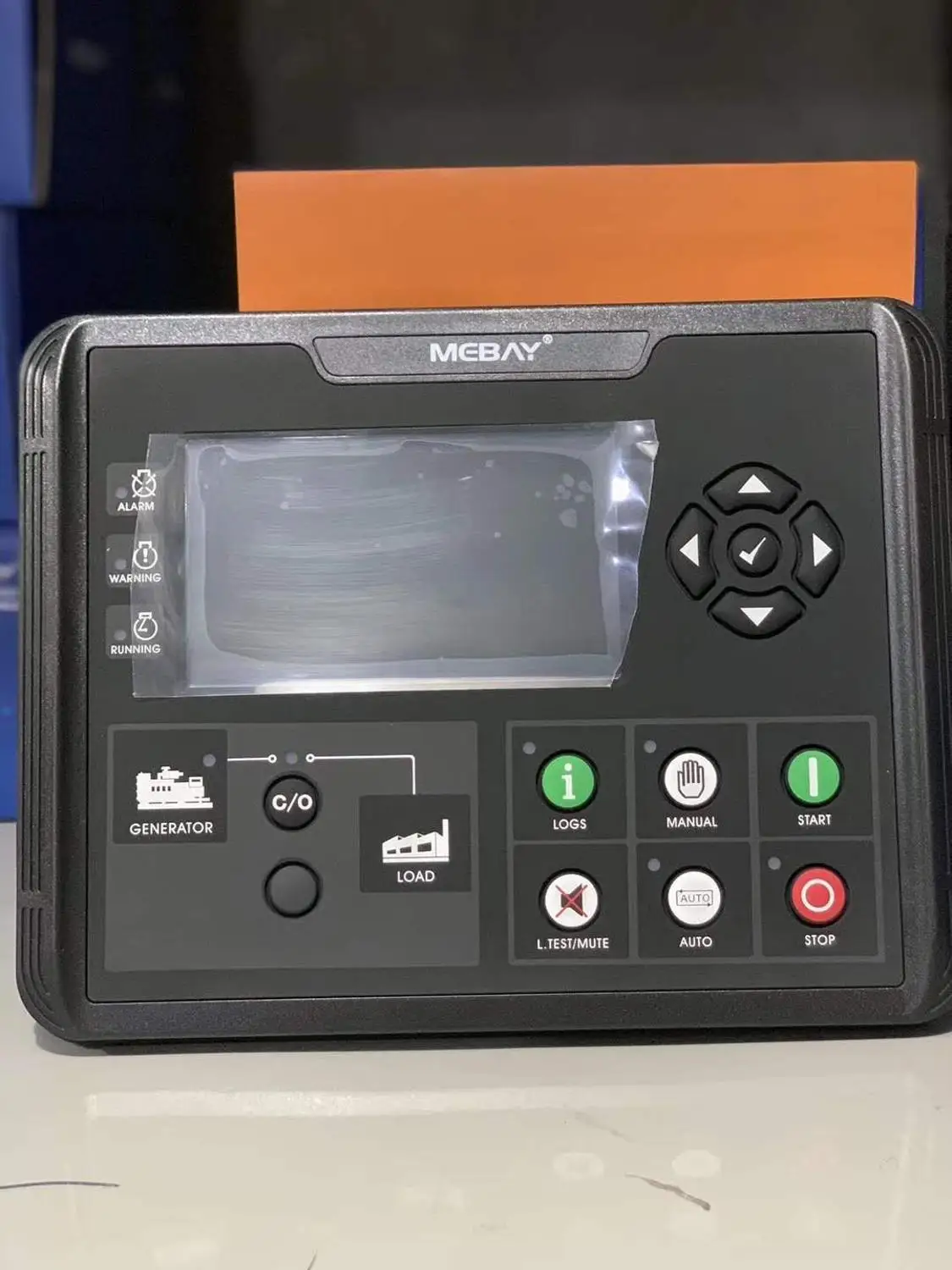

DC60DR Генератор контроллер 4,3 дюймов ЖК-дисплей для дизельного/бензинового/газового генератора параметры монитора

Эта серия контроллеров предназначена для запуска, остановки, мониторинга параметров и контроля неисправностей дизеля, бензина и наборы для газового генератора и имеет функции настройки параметров.

Контроллер принимает 4,3 дюймовый TFT цветной большой экран жидкокристаллический дисплей генератора, соответствующие параметры, новый исходный пользовательский интерфейс дизайн, параметры через аналоговые Указатели и цифровой дисплей. ЖК-экран может одновременно отображать различные современные неисправности, и может эффективно использовать парковку, когда генератор не работает правильно.

Контроллер имеет встроенный упрощенный китайский, английский и другие интерфейсы дисплея на выбор и может настроить любой интерфейс на разных языках в соответствии с требованиями заказчика. Все параметры контроллера можно отрегулировать через кнопки панели контроллера, или отрегулировать и контролировать ПК через usb-порт или интерфейс RS485. Он может широко использоваться для различных типов систем автоматизации генератора.

Производительность и характеристики

Серия DC6xD доступна в четырех моделях:

DC60D: используется для самостоятельной автоматизации, которая контролирует автоматическое запуск и остановку генератора, заданного дистанционным сигналом запуска;

DC62D: Добавление функции мониторинга сети и автоматического управления переключением сети/поколения (AMF) на основе DC60D, это применимо к одномашинной системе автоматизации, состоящей из одного блока генератора.

DC60DR: Добавьте интерфейс RS485 на основе DC60D;

DC62DR: Добавьте интерфейс RS485 на базе DC62D;

Основные особенности заключаются в следующем:

Контролируется 32-битный импортируемый высокопроизводительный однокристальный;

4,3 дюймовый TFT цветной ЖК-дисплей с большим экраном, с китайским и английским можно переключить, может быть настроен в соответствии с потребностями клиента на различных языках;

Инструмент-указатель Плюс Цифровой дисплей интерфейс пользовательского интерфейса, новый оригинальный дизайн, установить Динамический и точный как один;

Протектор экрана изготовлен из твердого акрилового материала, который устойчив к износу и царапинам;

Он принимает силиконовую панель, которая эффективна в водонепроницаемой, маслостойкой и УФ-защитой. Он имеет хорошую работу и длительный срок службы.

С интерфейсом USB, параметры можно установить через интерфейс USB, мониторинг в реальном времени и параметры могут быть установлены, когда контроллер не подключен к источнику питания;

С RS485 интерфейс, "Три удаленных" функции могут быть реализованы с помощью протокол modbus;

Сбор и отображение различных параметров двигателя и генератора;

Функция ввода и вывода порта, отображение состояния, с первого взгляда;

Интерфейс настройки принимает Многоуровневое меню на основе классификационного дизайна, что удобно и быстро;

Встроенные часы в режиме реального времени с функциями планирования и обслуживания на рабочем месте: расположение ежемесячных или еженедельных графиков работы генераторов может быть выполнено для достижения ежемесячных или еженедельных графиков обслуживания генераторов для более гибкого использования генераторных комплектов;

Обслуживание с таймером обратного отчета для установки времени или даты технического обслуживания;

Он имеет функцию черного ящика и экономит соответствующие параметры устройства, когда сигнал неисправности происходит в режиме реального времени, что удобно для поиска причины сбоя блока;

Он имеет 6 релейных выходов, из которых 4 выхода могут быть настроены, каждый канал имеет более 20 видов функций на выбор, и 3 набора выходов являются пассивными контактами;

С 5 настраиваемыми входами переключателей доступны до 30 функций на канал;

С 3 датчиками аналогового входа, 6 типов входных датчиков можно свободно комбинировать, различные Дисплейные блоки могут быть настроены, более подходящие для двойного давления масла, двойной температуры воды;

Первый контроль зарядки аккумулятора может контролировать зарядное устройство в соответствии с напряжением аккумулятора, эффективно предотвращая проблему перезарядки и потери электричества аккумулятора;

Кривая датчика может быть настроена через кнопки панели и программное обеспечение ПК;

Подходит для трехфазного четырехпроводного, трехфазного трехпроводного, однофазного двухпроводного, двухфазного трехпроводного (120 В/240 В) блок питания 50/60 Гц;

Можно выбрать различные условия запуска (скорость, частота, давление масла, зарядка);

Функция защиты управления: Автоматический запуск/остановка генератора, переключение АТС и идеальный дисплей фолов и функция защиты;

Стандартное водонепроницаемое кольцо, защита задней панели до IP54;

Модульная конструкция: вся проводка выполнена через клеммные блоки европейского стиля. Это очень легко и удобно для сборки, подключения, ремонта и замены оборудования.

Параметр дисплея:

Число оборотов двигателя;

Моторное масло давления;

Температура охлаждающей воды двигателя;

Температура моторного масла;

Двигатель, Машина По Производству Блоков температуры;

Полировочный блок шасси температуры;

Двигатель уровня топлива;

Двигатель напряжение батареи;

Зарядное напряжение двигателя

Частота сети (Доступно только в серии DC62D);

L-N фазового напряжения сети (Доступно только в серии DC62D);

Городской провод напряжения L-L (Доступно только в серии DC62D);

Генератор трехфазного напряжения L-N;

Генератор три-фазовая линия напряжения L-L;

Генератор Трех фазный ток A;

Генератор частоты Гц;

Коэффициент мощности генератора COS & phi;

Генератор активной мощности кВт;

Генератор видимой мощности кВА;

Генератор реактивной мощности KVar;

Частота тока генератора %;

Генераторная средняя скорость нагрузки %;

Генератор генерирует электрическую энергию кВт · ч на этот раз;

Генератор генерирует электрическую энергию кВтч в кумулятивном виде;

Общее количество стартов блока;

Текущее время работы устройства;

Накопительное время работы блока;

Обратный отсчет на обслуживание блока;

Текущая дата/время;

Предохранение от сигнала тревоги:

О превышении скорости

Underspeed

Низкое давление масла

Высокая температура воды при стирке

Высокая температура масла

Высокая температура цилиндра

Высокая температура коробки

Низкий уровень топлива

Низкого уровня масла

Внешний мгновенный сигнал тревоги

D + холостого хода

Потеря сигнала скорости

Сенсор холостого хода

Разгон

Недостаточной частоты

Мощность поколения от перенапряжения

Пониженного напряжения

Защита от перегрузки по току

В настоящее время дисбаланса

Защита от перегрузки

Мощность поколения Потеря фазы

Мощность отказ не удалась

Мощность отказ не удалась

Сбой питания

Сети из строя, чтобы закрыть

Техническое обслуживание истекает

Низкая сигнализатор превышения уровня воды

Аварийный Натяните

Начните отказ

Батарея избыточного давления

Батарея пониженного напряжения

Не удалось зарядить зарядную машину

Зарядное устройство не может заряжать

Простоя отказ

Технические характеристики:

Рабочее напряжение: DC8V для е-байка 36В бесперебойный источник питания

Машина потребляемая мощность

Режим ожидания: 24 В: Макс 1 Вт

Работа: 24 В: Макс 5 Вт

AC напряжение на входе: постоянный ток

Одна фаза две линии 30VAC-276VAC (ph-N)

Двухфазный трехпроводной 30vc-276vac (ph-N)

Трехфазный четырехпроводной 30vc-276vac (ph-N)

Диапазон сигнала скорости двигателя: 200-10000 Гц

Максимальное время работы: 99999,9 часов (минимальное время хранения 6 минут)

Выход топлива: 16Amp DC + VE выход напряжения питания

Выход двигателя: 16Amp DC + VE выход напряжения питания

Настраиваемое реле 1: 5Amp DC + VE выходное напряжение питания

Настраиваемое реле 2: Пассивный контакт 5Amp-нормально открытый и нормально закрытый выход

Настраиваемое реле 3: 5Amp пассивный контакт нормально открытый выход

Настраиваемое реле 4: 5Amp пассивный контакт нормально открытый выход

Выход возбуждения: максимум 1 Ампер DC + VE выходное напряжение питания

Вход переключателя: допустимая отрицательная клемма аккумулятора

Условия работы:-20-65 °C

Условия хранения:-40-85 °C

Уровень защиты: IP54: при установке водонепроницаемого кольца перед контроллером и панелью управления.

Размеры: 210 мм * 160 мм * 50 мм

Размер отверстия: 186 мм * 142 мм
