DC9V-24V 2A 30CH Канал DMX 512 декодер диммер драйвер RGB контроллер

Основные функции:

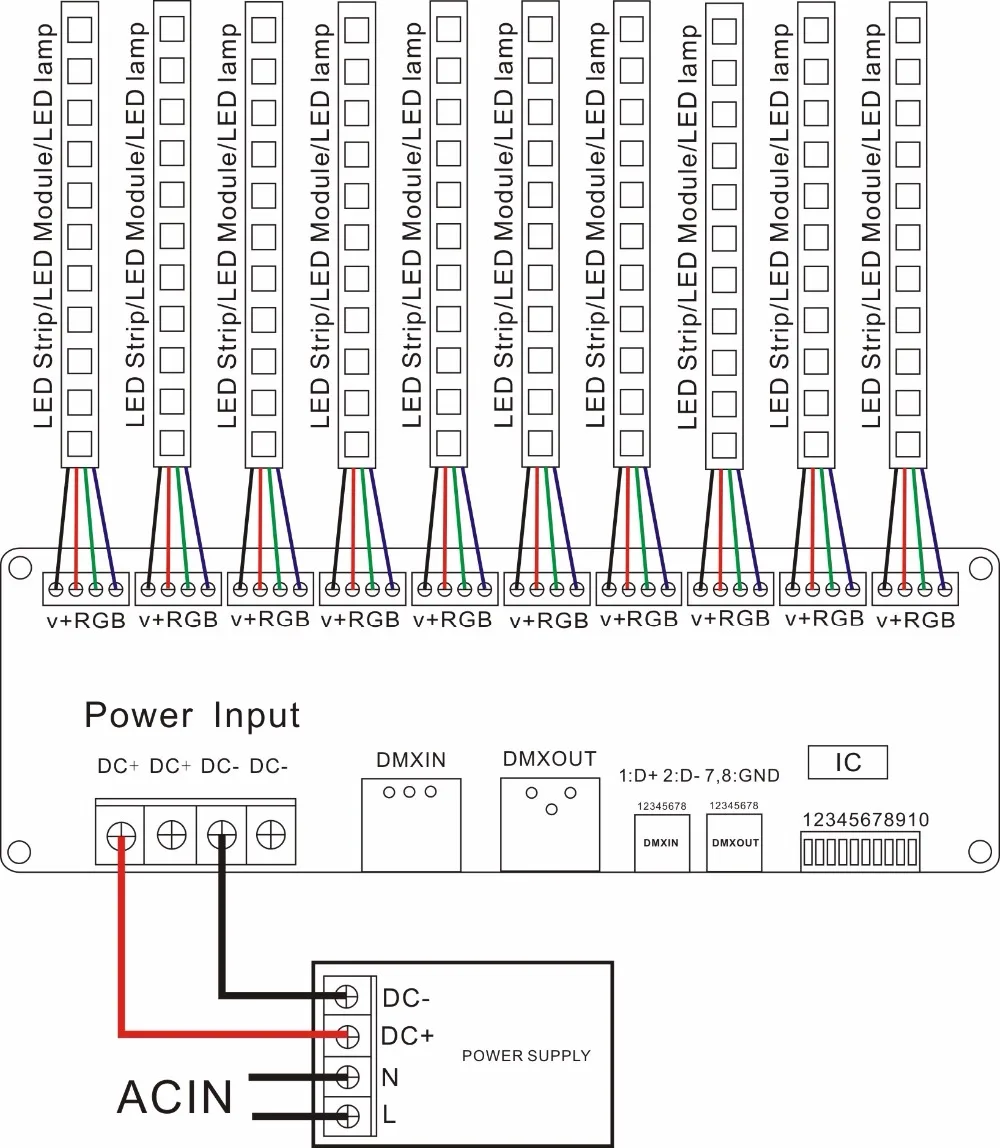

Есть 30 выходных каналов, можно подключить с одной или лампы RGB;

0-100% выход затемнения, каждый канал 256 серых уровней

Международный стандарт DMX512 вход протокол, код адреса, установленные утопленные кнопки;

Широкий диапазон напряжения постоянного тока DC9V ~ DC24V;
Каждый занимает 30 адрес dmx.

Декодер поставляется с 16 видами тестовых моделей, 16 уровней для скорости изменения

Примечание: FUN = OFF (десятый переключатель кода вверх) означает принять Режим сигнала DMX512

Первый адрес DMX:
В набор декодеров адрес Бит по кодовый переключатель, в том числе 1-9 для Установка начального адреса двоичных числовой код переключатель DMX512, первая-это самое низкое положение, за исключением положения, девятый-самый высокий
Бит кода адреса можно установить до 512.

DMX512 код начального адреса-это сумма коммутаторов 1-9, в то же время поворотов кодовый переключатель (по совокупности "1"), затем можно получить значение бит; кодовый переключатель вверх (установить в «0»), значение Бит 0.

Примечание: Это будет автоматический режим работы, когда переключатель № 10 выключен.

Выбор эффекта (кнопочный переключатель № 1-№ 4):

1, толчок № 1: Автоматическая езда на велосипеде. 2, толчок № 2: семь цветов постепенная смена цикла.

3. Нажмите № 1 и 2: RGB выцветает и выцветает 4. нажмите № 3: Severn цвет Прыжки

5. нажмите № 1 и 3: RGB прыжки. 6. нажмите № 2 и 3: красный цвет.

7. нажмите № 1 и 2 и 3: зеленый цвет. 8. нажмите № 4: синий цвет.

9. нажмите № 1 и 4: желтый. 10: Нажмите № 2 и 4: фиолетовый.

11. Нажмите № 1 и 2 и 3: голубой. 12. Нажмите № 3 и 4: белый.

13. Толчок № 1 и 3 и 4: семицветный постепенный цикл изменения и прыжки.

14. Нажмите № 2 и 3 и rgb-цвет постепенного цикла изменения и прыжки.

15. Нажмите № 1 и 2 и 3 и 4: прыжки семи цветов и прыжки rgb-цвета.

Выбор скорости (кнопочный переключатель № 5 до № 8)

1. толчок № 5: 0,5 секунд. 2. толчок № 6: 1 секунда. 3. толчок № 7: 1,5 секунды. 4. толчок № 8: 2 секунды.
