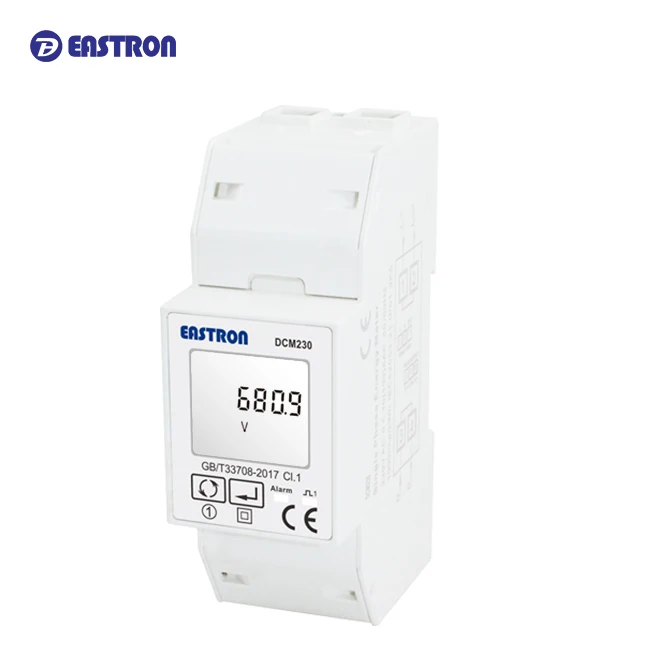

DCM230-2 9-60 в DC питание Многофункциональный Modbus двунаправленное измерение ЖК-дисплей din-рейку счетчик электроэнергии постоянного тока

Описание

DCM230-2 9-60 в DC питание Многофункциональный Modbus двунаправленное измерение ЖК-дисплей din-рейку счетчик электроэнергии постоянного тока

Приборы постоянного тока серии earon DCM230 предназначены для измерения и мониторинга в системах постоянного тока. Измерители могут измерять все важные параметры постоянного тока: напряжение, ток, мощность и энергию и т. д. он также поддерживает двунаправленное измерение с выходом импульса. Все данные в измерителе доступны через RS485 с помощью протокола Modbus RTU. Счетчик имеет две версии работы с источником питания переменного или постоянного тока. Диапазон измерения напряжения до 1000 В постоянного тока, а входы тока гибки с датчиками шунта постоянного тока и тока. С RTC, оборудованным внутри, счетчик обеспечивает многочастотную информацию и ежемесячные записи. Измеритель компактен и подходит для установки на din-рейку.

Характеристики
2 модуля мини Размеры
ЖК-дисплей Дисплей с клавиатурой с подсветкой
Входное напряжение 5... 1000 В постоянного тока
Входной ток 75мв/60мв/45мв
Запись информации 12 месяцев кВт-ч
Двунаправленный измерения
Импульсный Выход
RS485 с протоколом Modbus RTU ptz-камеры
Многотарифный (RTC)
Сбрасываемый частичное энергии
Перегрузки по току сигнализации
Класс 1,0 точность

Электрические характеристики
Тип измерения	RMS включая гармоники на трехфазной системе переменного тока (1 P + N)
Точность измерения	Мощность	1%
В настоящее время	0.5%
Напряжение	0.5%
Activer энергии	1%

Вход & Выход
Вход ток	Шунт	75mV по умолчанию 45/60mV опционально
Мощность расход	≤0. 1VA
Вход напряжения	Диапазон	5-1000 в DV
		5-600 В постоянного тока
		5-300 В постоянного тока
	Мощность расход	≤0. 5VA
Импульсный выход	1,10, 100, 1000 имп/кВтч

Связь
Тип шины	RS485
Протокол	С протоколом Modbus RTU ptz-камеры
Диапазон адресов	1-247
Скорость передачи данных	1200/2400/4800/9600/19200bps
Паритет	Четный/нечетный
Макс. Автобус с вертикальной загрузкой	64 шт.
Гиперстимуляцию яичников времени	≤100ms

Критерии
Установка категория	CATII
Механический окружающей среды	M1
Электомагнитное окружающей среды	E2
Степень загрязнения окружающей среды	2
Защита от проникновения пыли и воды	IP51 (в двери)
Электростатических разрядов	8кв контакт 15кВ воздушный зазор
Электрические быстрые переходные	4kV
Radisted и проведенные излучения	IEC61326-1

Защита окружающей среды
Рабочая температура	-25℃~ + 55℃
Температура хранения	-40℃~ + 70℃
Рабочая влажность:	≤90%
Влажность при хранении	≤95%
