Описание

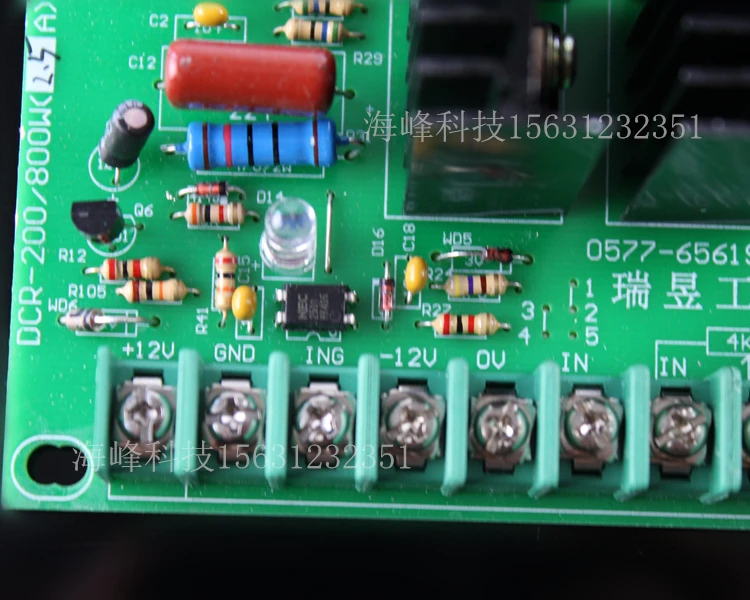

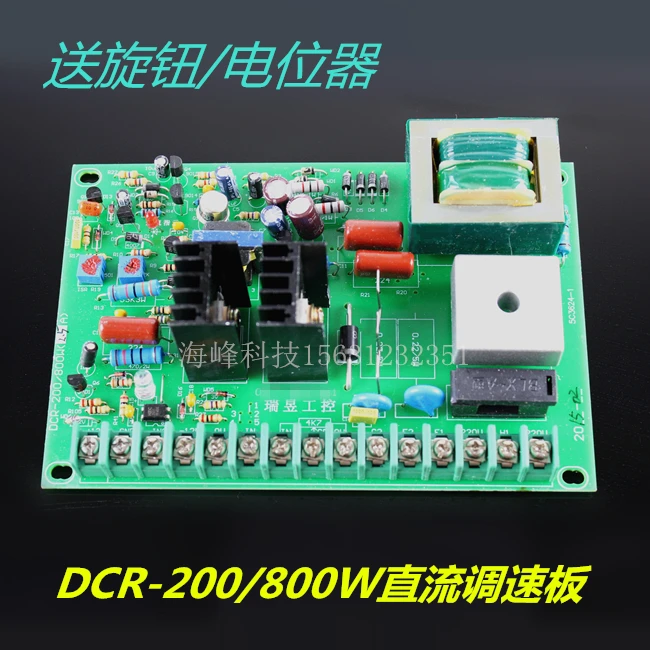

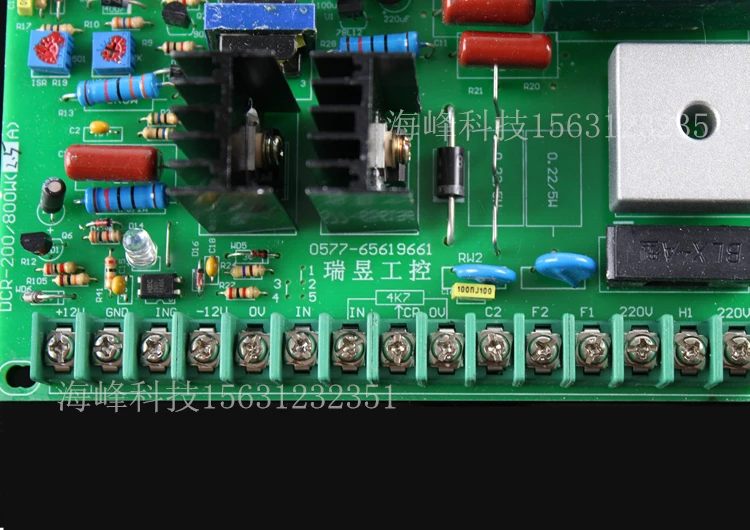

DCRG-200/800 W系列可控硅控制直流电机调速板具有体积小, 安装方便, 调速精度高, 价格低等优点, 广泛使用于电线, 电缆, 轻工, 纺织, 造纸, 化工, 印染, 冶金, 橡塑, 拉丝, 挤出机械, 医疗器械, 食品生产, 印刷包装等各种行业, 并可与永磁, 他激, 并激, 串激直流电机配套使用.

对小型直流电机电枢供电, 使直流电机实现恒转矩无级调速. 本装置主电路采用单相桥式半控电路, 并带有电压负反馈, 电流截止反馈电路及软启动等环节, 提高了调速精度, 限制启动电流, 控制电路采用单结晶体管触发, 电路线路简单, 工作稳定可靠, 并且温度补偿性能稳定.

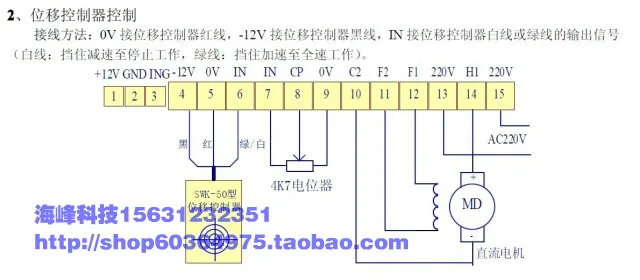

可外接控制包括: 位移控制器, NPN或PNP光电开关, 霍尔双速控制器, 电脑或变频器等模拟输出DC0-10V无级控制. 替代SCR-08直流电机调速板.

一, 简介

DCRG-200/800 W系列可控硅控制直流电机调速板具有体积小, 安装方便, 调速精度高, 价格低等优点, 广泛使用于电线, 电缆, 轻工, 纺织, 造纸, 化工, 印染, 冶金, 橡塑, 拉丝, 挤出机械, 医疗器械, 食品生产, 印刷包装等各种行业, 并可与永磁, 他激, 并激, 串激直流电机配套使用.

对小型直流电机电枢供电, 使直流电机实现恒转矩无级调速. 本装置主电路采用单相桥式半控电路, 并带有电压负反馈, 电流截止反馈电路及软启动等环节, 提高了调速精度, 限制启动电流, 控制电路采用单结晶体管触发, 电路线路简单, 工作稳定可靠, 并且温度补偿性能稳定.

可外接控制包括: 位移控制器,Силовые транзисторы NPN或Самонастраиваемым устройством光电开关, 霍尔双速控制器, 电脑或变频器等模拟输出DC0-10V无级控制. 替代SCR-08直流电机调速板.

二, 参数

1, 长期连续工作制

2, 正常工作电压:220 V(± 10%)

3, 输出电流:2A,2.5A,3.5A,4.5A(断续)

4, 调速范围:1:10

5, 静态精度:5%

6, 适配电机功率:50 Вт-800 W

7, 电枢输出电压:DC0-220 V

8, 励磁输出电压:DC200V/1A

9, 外形尺寸 (长×宽×高):162×100×55mm

10, 接线方式: 端子式
