Описание
Пожалуйста, сообщите мне адрес электронной почты для ручного управления
Самый высокий500 KШаговый двигатель управления импульсным выходом, подходит для большинства потребностей в системе станка, полностью автономное управление без компьютера, u-диск работает код G, 4 оси 3 оси можно выбрать. Поддержка стандартного ручного импульса.
Прощание с эрой гравировальной машины под управлением компьютера!
1,1 Описание продукта
Feisite NC внимание NC промышленности в течение 7 лет, специализируясь на различных высококачественных, высокой надежности систем ЧПУ исследований, разработки и производства. Может производить обычно используемый бесщеточный привод постоянного тока, привод шагового двигателя, одна ось до 6 оси связи системы ЧПУ.

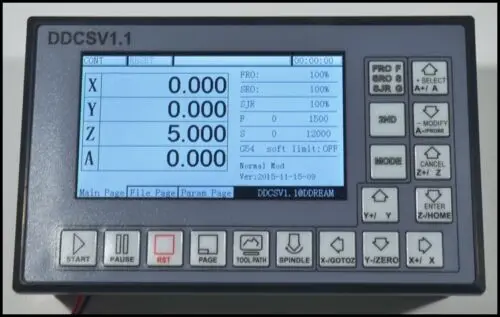

DDCSV1-это 4-осевой контроллер движения, который разработан через 4 года исследований и разработок; Каждый цикл управления позициями 4 MS, высокая точность управления. Самый высокий одиночный выходной Пульс 500 кГц, а ширина импульса регулируется. Поддержка общего шагового двигателя и серводвигателя.
DDCSV1 система числового управления использует ARM + FPGA дизайн рамки, ARM для завершения интерфейса человека-машины и анализа кода, FPGA завершить базовый алгоритм и управление пульсовой генерации части. Разумная конструкция, надежное управление, удобное управление.
DDCSV1 макет панели является разумным, 17 ключ для завершения общей автономной работы, поддержка общего назначения FANUC G совместимый.
В этом руководстве Представлен метод работы DDCSV1, станка и процедуры работы станка. Благодаря большому количеству иллюстраций и примерами использования DDCSV1 можно научится использовать более быструю систему ЧПУ.
1,2 параметры производительности продукции
16 опто изолированный обычный цифровой входной интерфейс; 3 опто изолированный обычный цифровой выходной интерфейс; 1 0-10 в главный вал скорости аналоговый выходной интерфейс (который может быть изменен в ШИМ выход); Поддержка 3 канала управления шаговым двигателем, с переключением между дальним и канал Максимальная 500 кГц управление импульсный выход; Главный контрольный чип ARM9; Чип FPGA core algorithm; 4,3 дюймовый TFT экран, разрешение 480*272; 17 клавиш управления (один запасной ключ, без определения); Основное контрольное оборудование для 5 V входного питания, сила тока не менее 1 a, с адаптером питания 220 V 5V4A; Поддержка U диска чтение G инструкция, G инструкция размер файла без требований; Оснащен ручным и импульсным интерфейсом, поддерживает цифровую руку компании, поддерживая общую руку на рынке. Опорная панель с ключом и одной осью ручной работы; Поддержка быстрой работы позиции; Поддержка мульти системы координат (система координат не может быть сохранена, 0); Поддержка функции сохранения точки останова (запуск кнопкой паузы для автоматического сохранения); Пожалуйста, обратите внимание: 1, автономная система, запуск u-диска G код, без компьютера, без другого контрольного оборудования1,3 внешний вид и Размеры изделия
DDCSV1.1 с помощью встроенной структуры оболочки, может сделать квадратное отверстие в шкафу, и устройство встроено с квадратным отверстием, изнутри с 2 фиксирующими механизмом может быть устройство, закрепленное на шкафу, удобная установка. Диаграмма размеров внешнего вида продукта, рис. 1-1 и рис. 1-2.
Размер панели продукта 163 мм * 102 мм * 5 мм;
Основной корпус размером 156 мм * 93 мм * 45 мм;
Размер шкафа 156 мм * 93 мм.
Характеристики
- Бренд
- HQXRTEK
- Бренд совместимых устройств
- Другое
- Тип товара
- MP3-плееры Аксессуары Наборы
- Особенности
- Другая
