DDCSV3.1 3/4 оси 500 кГц ЧПУ контроллер движения в автономном режиме работает 1 ГБ внутренний G Код поддержка USB флэш-диск

Описание

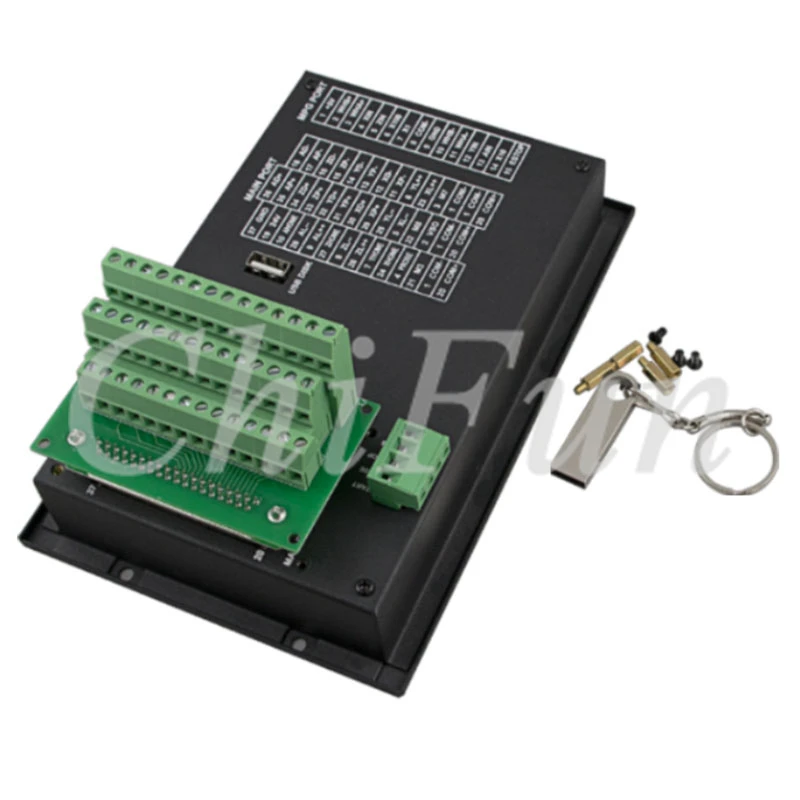

Что в упаковке?

1 х контроллер движения с ЧПУ

1 х USB удлинитель

1 х USB флэш-диск

Технические характеристики:

Автономный контроллер движений;

16 оптоизолированный цифровой вход, 3 оптоизолированный цифровой выход

Аналоговое управление шпинделем 0-10 в управление шпинделем (можно изменить как вывод PWM);

3 оси управления двигателем, макс 500 кГц на ось;

ARM9 основной чип управления;

FPGA основной алгоритм чип;

4,3 дюймов TFT экран, соотношение разрешения: 480x272;

17 ключи эксплуатации;

18 V-32 V вход питания, минимальный 0.5A;

USB флэш-диск поддерживает для ввода файлов кода G;

1 Гб встроенной памяти;

Порт MPG для нашего MPG с цифровым дисплеем. Также поддерживаются многие другие MPGs;

Функция пробежки для каждой оси (непрерывная, Ступенчатая, определенная дистанция;

Поддержка работы быстро определяет положение бега;

Поддержка восстановления "power Cut". Данные автоматически сохраняются.

Краткое введение:

DDCSV3.1 3 или 4 осевой контроллер движения для шаговых и сервоприводных систем. Мы очень гордимся этим продуктом; он сочетает в себе большую мощность с крошечным следом ноги и прост в использовании. После очень короткого времени вы будете знать функции, и это руководство вам поможет. Самый высокий выходной пульс на ось 500 кГц. Ширина импульса регулируется (см. Руководство по эксплуатации драйвера). Период управления каждой позиции составляет всего 4 миллисекунды. Это обеспечивает высокую точность управления для шаговых двигателей и сервомоторов.

DDCSV3.1 цифровая система управления принимает ARM + FPGA дизайн рамки. ARM контролирует интерфейс человека-компьютера и анализ кода, а FPGA обеспечивает основные алгоритм и создает Пульс управления. Это гарантирует надежный контроль и легкость в эксплуатации. Внутренняя операционная система на базе Linux. Структура макета панели CR8-500 является очень разумной для экономии пространства. Все операции контролируются только 17 клавишами и поддерживается полный набор кодов G.

DDCSV3.1 используется для многих стилей и типов станков с ЧПУ. Токарные станки, роутеры, выбор и место и мельницы-всего лишь несколько образцов. CR8-500 работает как автономная система без необходимости компьютера. Это гарантирует высокую точность, точность и надежность. Интерфейс, даже очень всесторонний, можно узнать за очень короткое время.

Окр V3.1Это маленькая коробка, которая может поместиться в окно небольшого блока управления или шкафа управления. Четыре замыкающие крюки фиксируют этот контроллер от рамки. Размеры, которые вы найдете на рисунке 1-1 и изображении 1-2.
Передняя панель 191 мм * 128 мм * 5 мм;
Основной корпус 191 мм * 128 мм * 37 мм;
Для установки блока в шкаф оборудования, Вырежьте hole182.5mm * 59mm
