DDS модуль AD9959 макетная плата оценочная плата генератор сигналов цифровой синтез частоты отправка исходной программы

Описание

DDS модуль AD9959 макетная плата оценочная плата генератор сигналов цифровой синтез частоты отправка исходной программы

Два 、 отгрузочная ведомость

AD9959Module

Высокое качество DuPont line10Article

Модуль монтажная схема

STM32MCU драйвер

5 + 2 белый + черный универсальная техническая поддержка

Три 、 техническими показателями

DDS генератор9959 модуль может создавать на выходеЧетыре дорогиЧастота 、ФазыНезависимыйРегулируемый Синусоидальная волна, С соответствующими настройками регистрации, может также выводить up16OrderFSK, PSK, ASKModulation waveform и linear sweep, Sweep phase, Sweep signal.

Измеренный Диапазон частот:

Синусоидальная волна: DC-200MHz

Четыре, AD9959 + плата управления

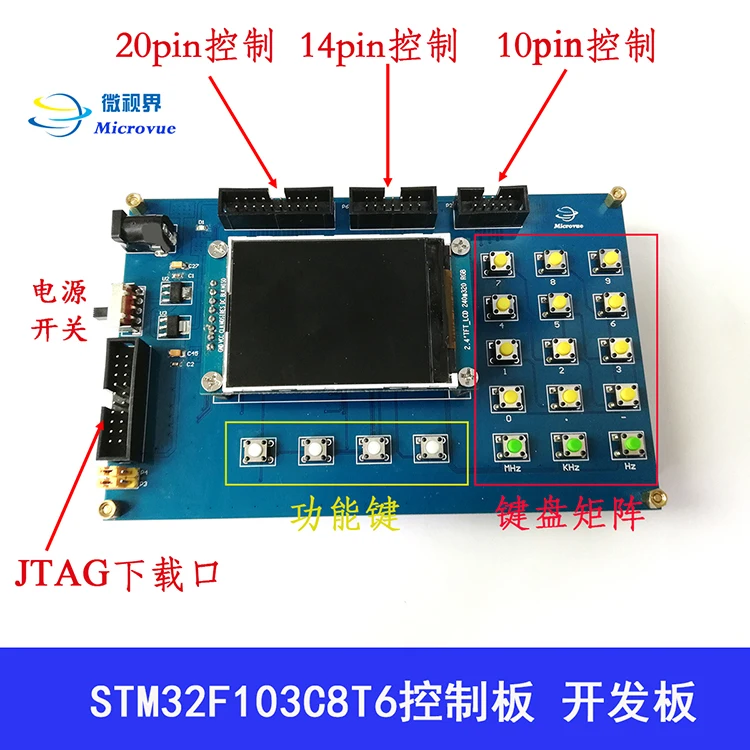

Если у вас нет правильной платы управления handMCU, настоятельно рекомендуется купить ourAD9959 + посылка платы управления 。 цена на точку замораживания, высокая стоимость! может избавить вас от проблем с получением линии DuPont, и мы предоставляем beltsLCDInterface Source program, может быть разработана для вас, значительно уменьшает d9959 сложности развития.

Пять 、 преимущества продукта

1. Конструкция цепи с использованием РЧ-схемы, каждый сигнал строго равен задержке фазы;

2. Ad9959все восьмиполосные сигналыВыход AdoptSMAConnector, удобное пользовательское приложение;

3. Все сигналы являются официально рекомендованными 7 заказ фильтр низких частот, обеспечить отличное качество сигнала;

4. Разумная схема, общий внешний вид простКрасивый;

Шесть 、 сигнала измерения

1. Измерение точечной частоты

100 HzOutput частота, красивая форма волны

10 mhzвыходной сигнал, красивая форма волны

50 mhzвыходной сигнал, красивая форма волны

100 mhzвыходной сигнал, красивая форма волны

150 mhzвыходной сигнал, красивая форма волны

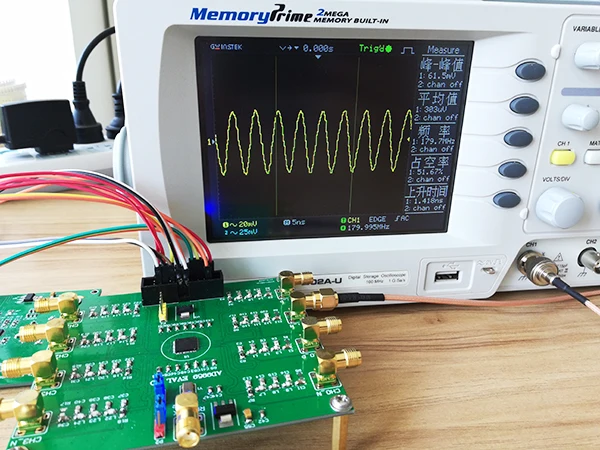

180 mhzвыходной сигнал, сигнал все еще красивый

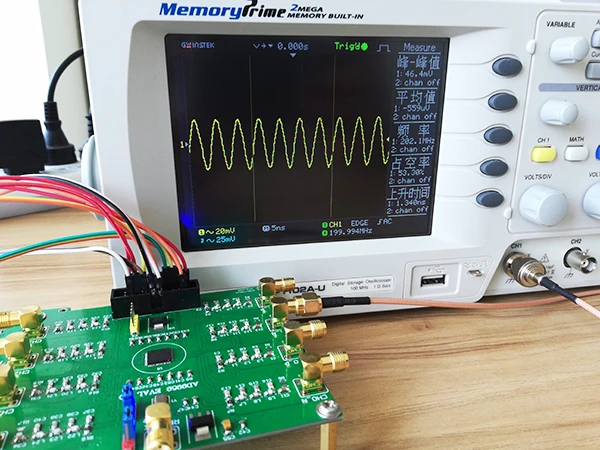

200 МГц выходной сигнал, форма волны все еще красива, ButVPPHas dropped46,4mv, representsad9959 предельный выход 。

Тот же канал выводит два противоположных сигнала, фазовая разница строго поддерживается на 180 градусов

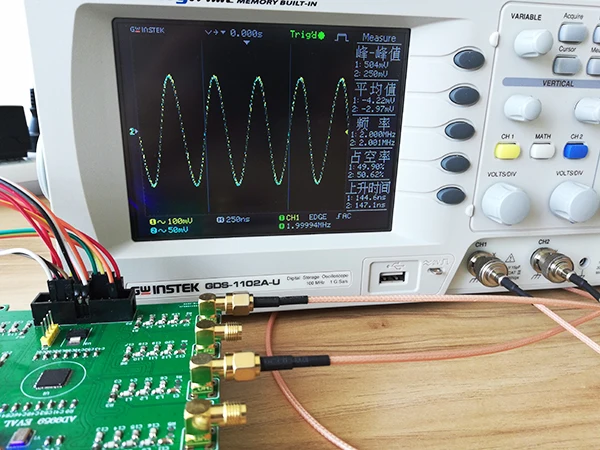

Сигналы с одинаковой выходной частотой и фазой в разных каналах, идеальная синхронизация сигналов.

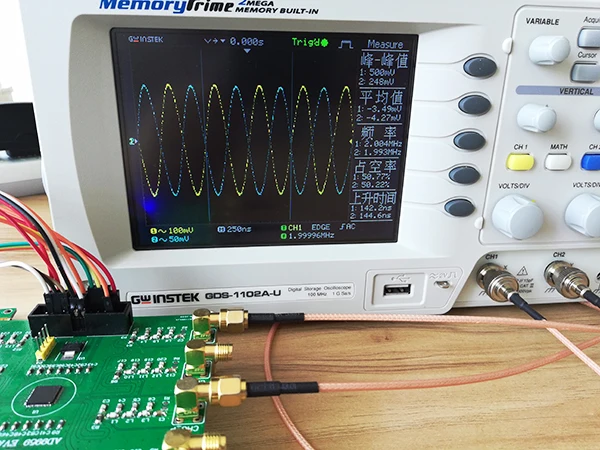

Различные каналы имеют одинаковую выходную частоту, фазовый разный 90-Ортогональный сигнал степени, идеальная ортогональная Форма волны.

Различные каналы имеют одинаковую выходную частоту, фазовый difference180Anti-phase сигнал градуса, идеальную форму волны

Различные каналы выводят сигналы с различными частотами, идеальной формой волны

2. Измерение формы волны в режиме модуляции (Поддержка модуля 2, 4, 8, 16 метод модуляции, здесь, в качестве примера для фактического измерения используется модуляция 4-го порядка.)

Частота is100, 110, 120, 130 mhzfourth orderFSKSpectrum fm-сигнала

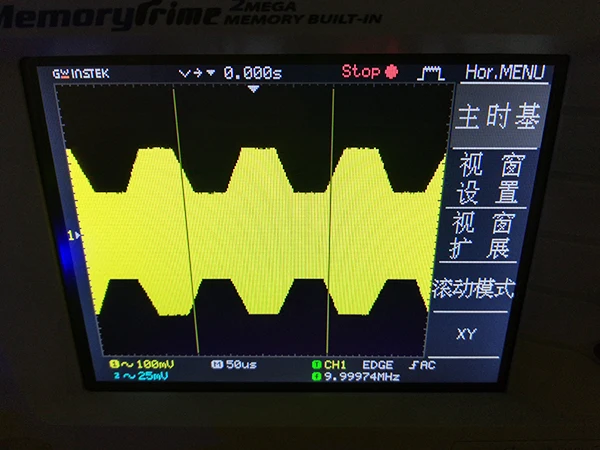

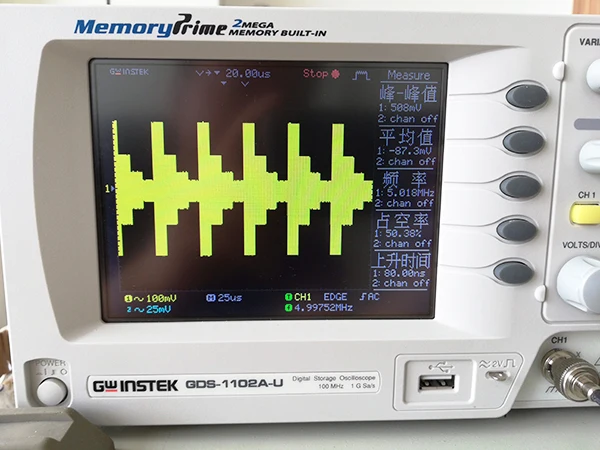

Амплитуда is1/8 、 1/4, 1/2, 1The Четвертого порядка максимальной амплитуды timesASKAmplitude модуляции сигнала сигнал временной области и спектра, несущая частота is5MHz 。
