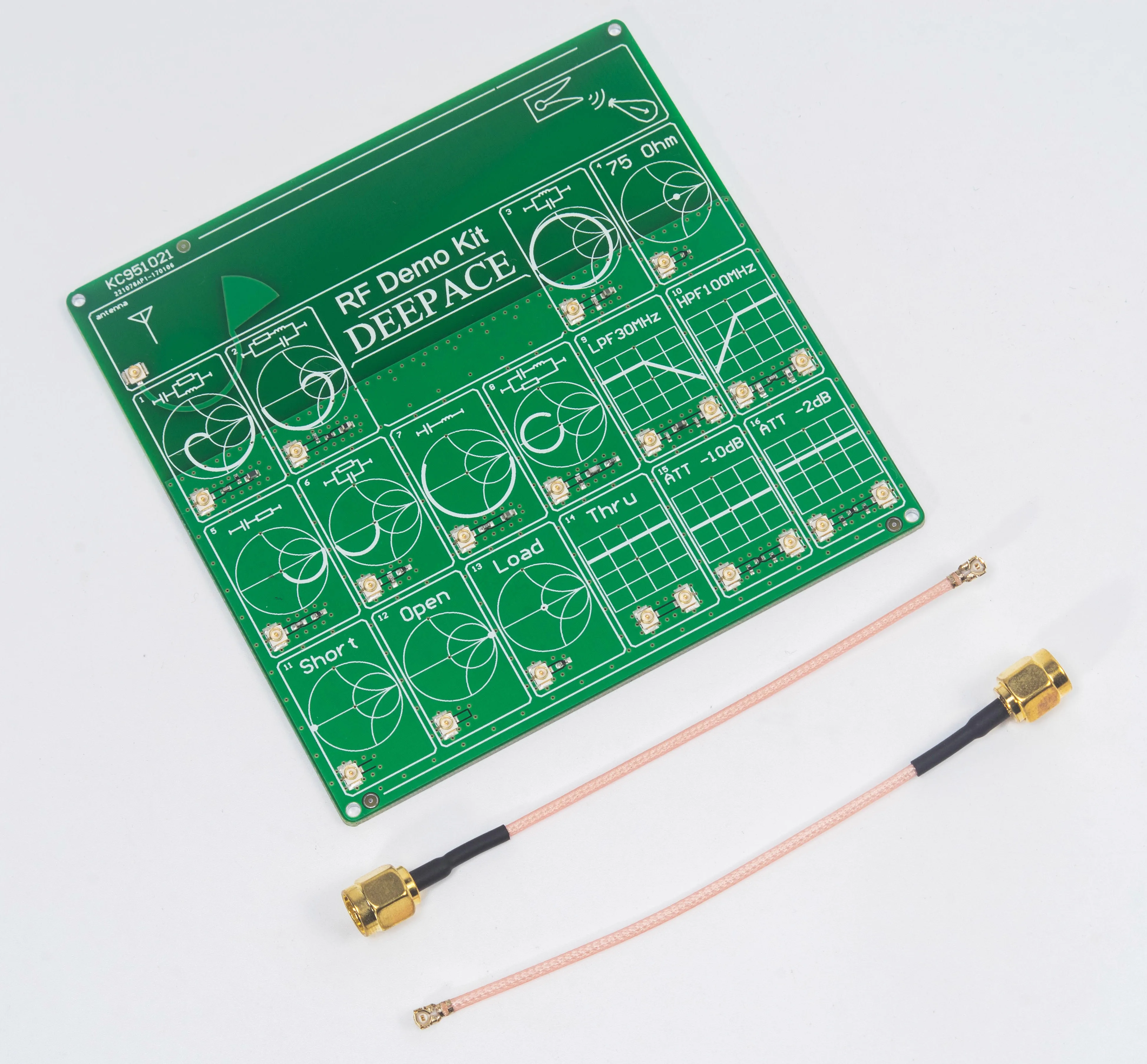

DEEPACE RF Demo Kit RF Demo Board макетная плата

KC951021 РЧ демоКомплект это Демонстрационный набор, предназначенный для учащихся анализа радиочастотной сети., он содержит 16 радиочастотных схем; Однопортовый сетевой компьютер 11 видов, двухпортовый сетевой компьютер 5 видов, демонстрационныйВ комплект также встроена направленная многосегментная антенна, используется для приема и передачи сигнала. В то же время, Электрическая длина спроектирована как следующие. 1mmofufljoint отверстие, короткое замыкание, калибратор нагрузки, хорошая производительность, его можно использовать в измерении. калибровка PCBBranch перед антенной.

Диапазон частот многосегментной антенны (VSWR <2):

560 МГц-600 МГц

1430-1700 МГц

2450-2670 МГц

3200-3670 МГц

4100-4500 МГц

5100-5970 МГц

LOADEcho потеря калибратора:

Лучше, чем 20 дБ (<2,5 ГГц)

Лучше, чем 10 дБ (2,5 ГГц-7 ГГц)

Установка диапазона частот измерения на сетевом анализаторе, UseUFLCable подключение сетевого анализатора toDemokitCalibration калибратора на плате, тогда может быть осуществлен эксперимент измерения сети RF.

Посылка включает: DemoKit PCB×1; uflbatching line×2
