Детектор для электровелосипеда компьютерный контроллер Спидометр вращение 3 тестер фаз индикатор заряда аккумулятора полевая система тестирование дектектора

Описание

Особенности:

1.Моторная катушка обнаружения: Подключите три зажима на моторная катушка конца детектора к трех толстым проводам двигателя и поверните мотор. Три сигнальных фонаря мигают нормально. Если это не горит, то эта обмотка неисправна.

2.Двигатель зал обнаружения:Подключите линию Холла двигателя на детекторе к линии Холла мотора, медленно поверните мотор, и три сигнальных фонаря должны быть включены и выключены.

3. Когда 60 °Световой сигналПодсвечивается, это означает, что двигатель 60 °, в противном случае это 120 °.

4.Двигатель чередования фаз обнаружения

(1) Последовательная фаза Холла (a) двигатель 60 ° (b) мотор 120 °

(2) фаза намотки

Через этот шаг можно завершить выравнивание цветовой линии обмоток контроллера и мотора и зала.

5.Токарная обработка теста:Поверните детектор вверх и подключите три зажима на конце обнаружения к поворотной ручке и поверните поворотную ручку. Включите и выключите сигнал, иначе он будет неисправен.

6.Контроллер обнаружения:Этот инструмент подходит для обнаружения различных бесщеточных контроллеров.

(1) Подключите входной терминал контроллера к концевой линии контроллера детектора.

(2) Подключите главный выход контроллера к основной линии контроллера детектора. Включите питание контроллера, индикатор 5 В на детекторе должен быть горит. Если он не горит, это означает, что выход 5 в контроллера неисправен.

Поверните ручку, шесть сигнальных огней детектора на детекторе должны быть освещены в последовательной форме (два сигнальных фонаря-группа). Если он не яркий или две группы мигают одновременно, контроллер неисправен.

Примечание: мощность должна быть включена только при обнаружении холла и обнаружении поворота. Замените батарею, когда сигнал не достаточно яркий.

Параметры:

Цвет: белый

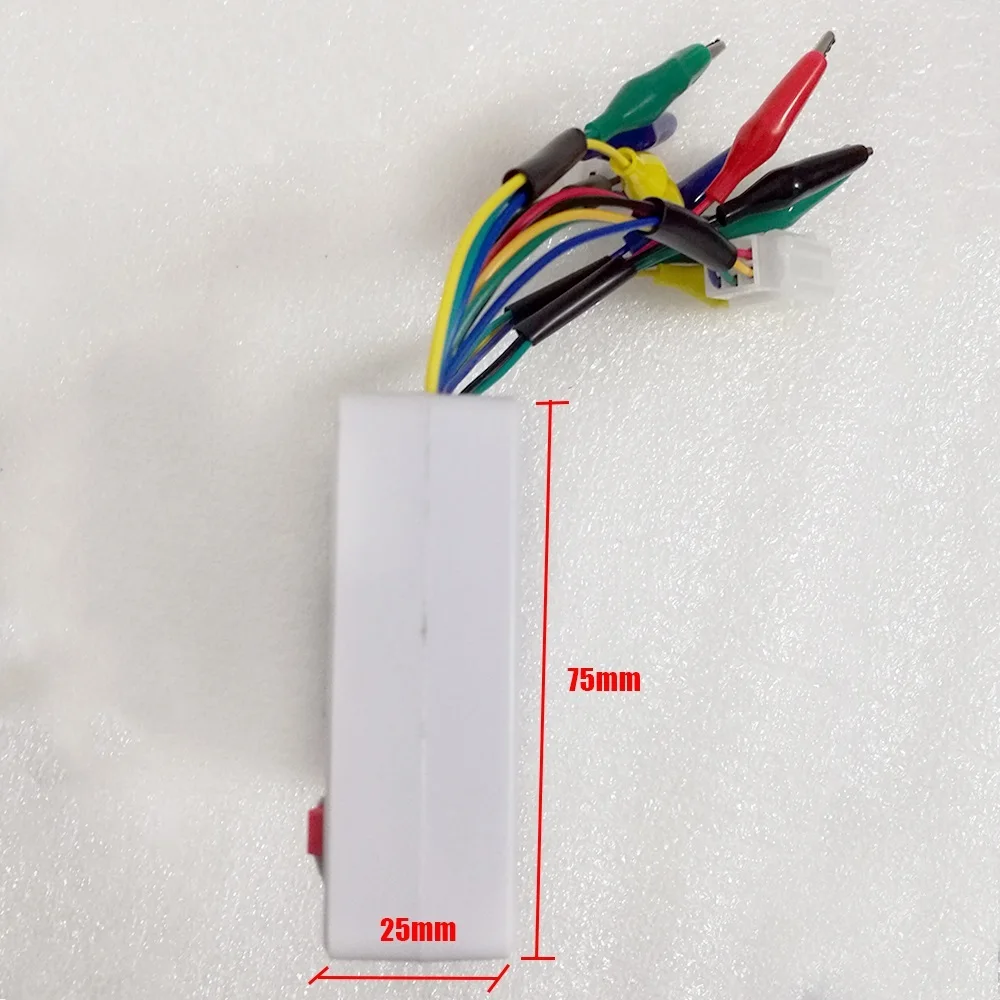

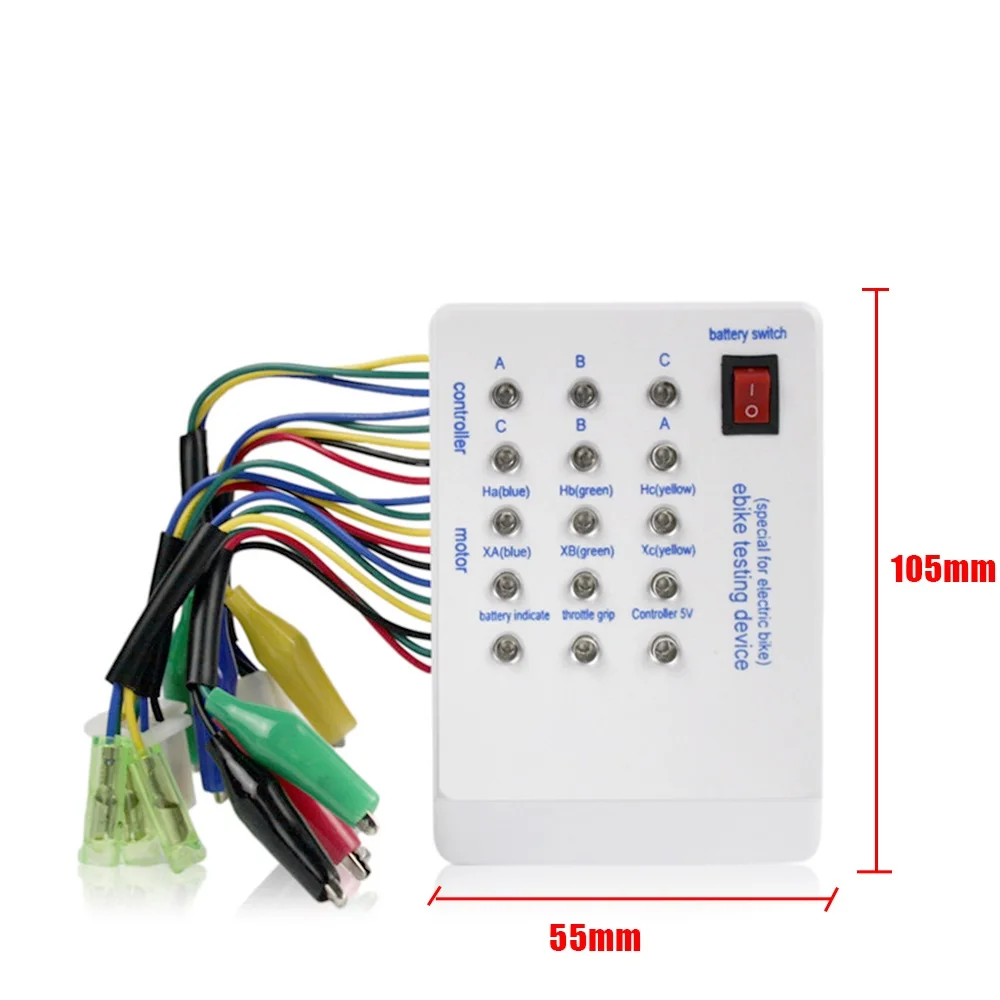

Размеры: 10,5*7,5*2,5 см

1. Быстро обнаруживает качество бесщеточных моторов, Холла двигателя, фазы, обнаружение мотора обмотки.

2. Быстрое определение угла фазы двигателя и контроллера 60 ° или 120 °

3. Быстро обнаруживает качество контроллера.

4. Бесщеточный мотор и контроллер быстрой проводки.

5. Быстро обнаруживает тормоза, чтобы быть хорошим или плохим.

6. Быстрое обнаружение бесщеточной фазы двигателя ABC и abc цвета.

7. Быстро обнаруживает качество ручки контроля скорости (точное измерение) (нормальная дроссельная заслонка: индикатор обнаружения зеленый свет сначала и затем выключен, затем красный свет включен.)

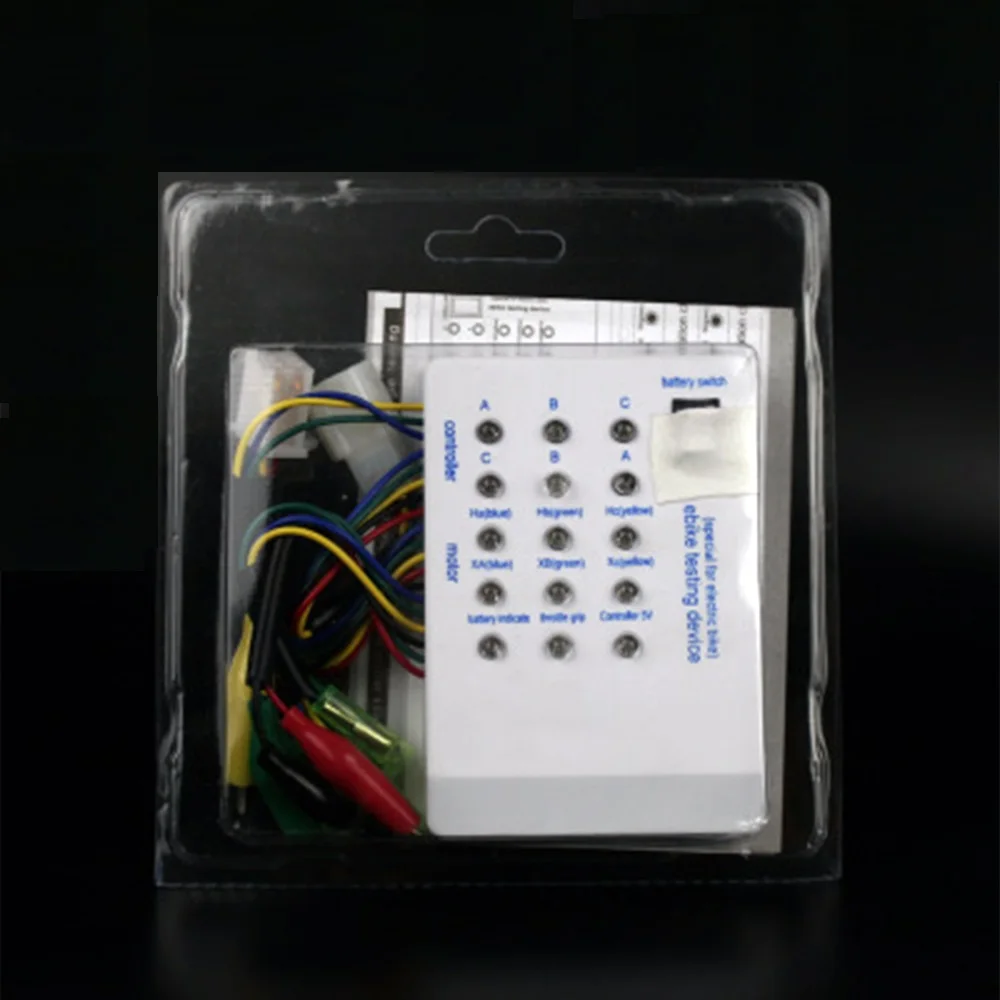

Упаковочный лист:

1 * обнаружение (с инструкцией на английском языке)
