Описание
Двигатель Параметры:
-Модель №: 23HS8840-Y
-Тип двигателя: Гибридный шаговый двигатель Nema 57
-Шаг ангела: 1,8 °
-Частота Напряжение: 2,24/3,2/4,48 (V)
-Частота Ток: 5,6/4/2,8 (A)
-Фазовое сопротивление: 0,8 ± 10% (Ом)
-Фазовая индуктивность: 1,8 ± 20% (mH)
-Держательный крутящий момент: 220/150/220 (Н. См. Мин)
-Крутящий момент: 7 (Н. См Макс)
-Инерция ротора: 530 (г. См2)
-Вес двигателя: 0,15 (кг)
Механические Размеры:
-Размер оправы: 56,4 мм X 56,4 мм
-Длина корпуса: 80 мм
-Диаметр вала: 8 мм
-Длина вала: 21 мм
-Свинец: 8 проводов
-Длина свинца: 600 мм
Тип подключения:
Синий (A +), красный (A-), коричневый (B +), черный (B-),
Желтый (C +), зеленый (C-), оранжевый (D +), запись (D-)
Драйвер Параметры:
Модель: DM542
Фаза: 2
Режим управления: Поддержка режимов PUL/DIR и CW/CCW
Максимальная Входная частота: 200 кГц
Диапазон входного напряжения: 20-50 В постоянного тока
Предлагаемое входное напряжение питания: 24-48VDC
Диапазон логического тока: 7-16 мА (10 мА типичный)
Ширина шага: 2500 ns
Минимальное время установки направления: 5000 ns
Вес: 0,2 кг
Кронштейн:
-Подходящий Двигатель: 57bygh шаговый двигатель
-Вес кронштейна: 0,2 кг
-Толщина кронштейна: 3 мм
-Винты: 4 шт./кронштейн
Питание:
-Модель: 350 Вт-36 в
-Аксессуары: коммутационная плата с одним кабелем

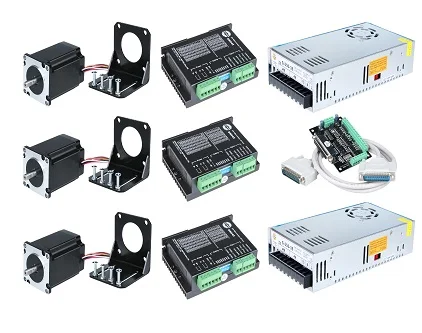

Посылка включает в себя:
-3 шт Nema 23 шаговый двигатель
-3 шт. Nema 23 Монтажный кронштейн с винтами 12 шт.
-3 шт. драйвер двигателя DM542
-2 шт мощность 350 Вт-36 в
-1 шт. коммутационная плата с одним кабелем
Осторожно:
Перед запуском двигателя убедитесь, что двигатель подключен к постоянному току или регулятору привода измельчителя. Он уничтожит двигатель при подключении двигателя к источнику питания напрямую.
组合8:
名称: ACT 3 шт. Nema 23 CNC шаговый двигатель + 3 шт. драйвер двигателя DM545 + 3 шт. Nema 23 кронштейн двигателя с винтом + 2 шт. блок питания 350 Вт-36 в + 1 шт. секционная плата с кабелем для 3d принтер/ЧПУ DIY
Характеристики
- Сертификация
- Обязательный сертификат КНР
