DFRobot мини ESP32-PICO-KIT IoT макетная плата с Wi-Fi Bluetooth 4 MB SPI flash для носимого медицинского оборудования IoT датчики

DFRobot мини ESP32-PICO-KIT IoT макетная плата с Wi-Fi Bluetooth 4 MB SPI флэш-USB-UART для носимых датчиков медицинского оборудования и других продуктов IoT

Введение

ESP32-PICO-KIT-это мини-макетная плата IoT с функциями Wi-Fi и Bluetooth. С размером 52x20,3x10 мм, модуль интегрирует 4 МБ SPI flash, и USB-UART мостовую цепь, позволяет разработчикам подключить плату к usb-порту ПК для загрузки и отладки. Обладая компактным корпусом, надежной производительностью и низкой мощностью, этот продукт хорошо подходит для любых применений с ограничением пространства или на батарейках, таких как портативная электроника, медицинское оборудование, датчики, и другие продукты IoT.

На приведенной ниже диаграмме показаны основные компоненты ESP32-PICO-KIT и их соединения.

В основе этой платы-чип ESP32, который представляет собой один комбинированный чип Wi-Fi 2,4 ГГц и Bluetooth, разработанный с технологией сверхнизкой мощности 40 нм TSMC. ESP32-PICO-D4 органично интегрирует все периферийные компоненты, в том числе кристаллический генератор, вспышка, фильтрующие конденсаторы и РЧ-связывающие звенья в одной посылка. Учитывая, что на других периферийных компонентах, сварка и тестирование модуля также не требуется. Для легкого сопряжения, все сигналы ввода-вывода и ESP32-PICO-D4 питания системы выведены через два ряда 20×0. 1 "pitch header колодки с обеих сторон макетной платы. Чтобы сделать ESP32-PICO-KIT проще для проводов Dupont, 2 × 3 переходника, сгруженные с каждой стороны платы, кроме антенны, не заселены и могут быть заселены позже пользователем, если это необходимо. Таким образом, ESP32-PICO-D4 снижает сложности цепочки поставок и повышает эффективность контроля.

Особенности и Применение

Обладая компактным корпусом, надежной производительностью и низкой мощностью, этот продукт хорошо подходит для любых применений с ограничением пространства или на батарейках, таких как портативная электроника, медицинское оборудование, датчики, и другие продукты IoT.

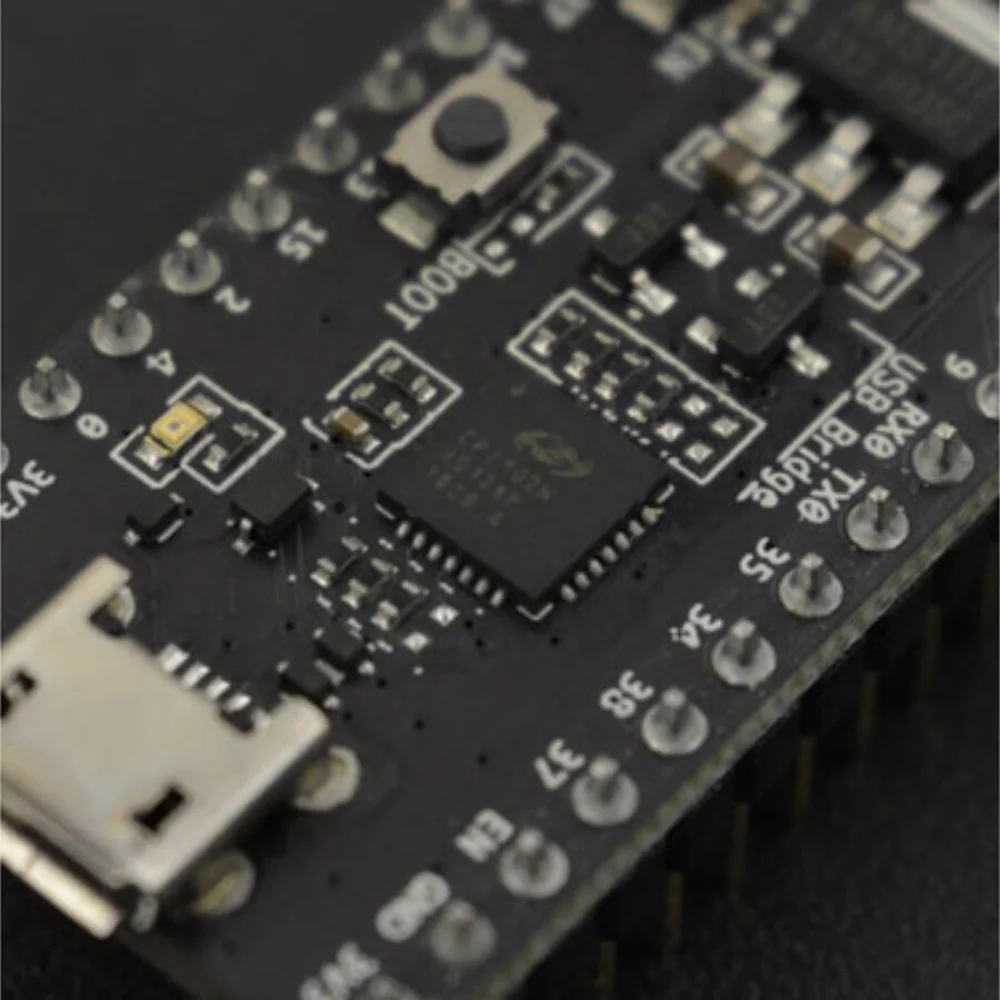

Фото

Параметры

Wi-FiПротоколы: 802,11 b/g/n (802.11n до 150 Мбит/с)A-MPDU и A-MSDU агрегации и поддержка интервалов защиты 0,4 мксЧастота: 2,4 ~ 2,5 ГГцBluetoothПротоколы: Bluetooth V4.2 BR/EDR и BLE СпецификацияРадио: приемник NZIF с чувствительностью-97 дБмПередатчик класса 1, класса 2 и класса 3AFHАудио: CVSD и SBCАппаратные средстваИнтерфейсы модуля: ADC, DAC, сенсорный датчик, хост-контроллер SD/SDIO/MMC, SPI, Slave контроллер SDIO/SPI, EMAC, мотор PWM, светодиодный PWM, UART, iec, ies, инфракрасный пульт дистанционного управления, GPIO, счетчик импульсовВстроенный датчик: Датчик ХоллаИнтегрированный кристалл: 40 МГц кристаллИнтегрированная SPI вспышка: 4 МбРабочее напряжение/Источник питания: 2,7 V ~ 3,6 VСредний рабочий ток: 80 мАМинимальный ток питания: 500 мАДиапазон рабочих температур:-40 °C ~ 85 °CРазмер посылка: 52x20,3x10 мм/2,05x0,80x0,39 дюймаНа приведенной ниже диаграмме показаны основные компоненты ESP32-PICO-KIT и их соединения.

Документы

Wiki продукта:/docs.espressif.com/projects/esp-idf/en/latest/hw-reference/get-started-pico-kit.htmlСхема: https://dl.espressif.com/dl/schematics/esp32-pico-kit-v4.1_schematic.pdf

Отгрузочная ведомость

ESP32-PICO-KIT макетная плата x1
