Описание
(1) испытание транспортного средства
Первая Диагностика: вакуум впускного коллектора и зажигание, бензиновые пары регулирующий клапан вакуум и зажигание, зажигание выхлопа на холостом ходу, пусковое зажигание выхлопа Зажигание: Первичное и вторичное Датчик: расходомер воздуха, распределительный вал, коленчатый вал, распределитель, лямбда-датчик, положение дроссельной заслонки Диагностика автобуса: анализ данных CAN Bus, честность сигнала CAN bus, длительное получение CAN bus LH, LIN bus Производитель: бензин/дизель Стартер и зарядный схемы(2) осциллограф
8 каналов осциллограф, 2.4MSa/s частота дискретизации в реальном времени 12 бит вертикальное разрешение, функция анализа спектра(3) Программируемый генератор
8 каналов программируемый генератор Может аналоговые сигналы коленчатого вала, распределительного вала и т. Д.(4) Прочие ожерелья и подвески
Интерфейс USB 2,0 plug and play, и не нужно дополнительное питание; Более 20 типов автоматической функции тестирования, аналогичный интерфейс с настольным осциллографом, прост в использовании;Примечание: Поддержка программного обеспечения: Windows NT, Window 2000, Windows XP, VISTA, Windows 7, Window 8, Window 10

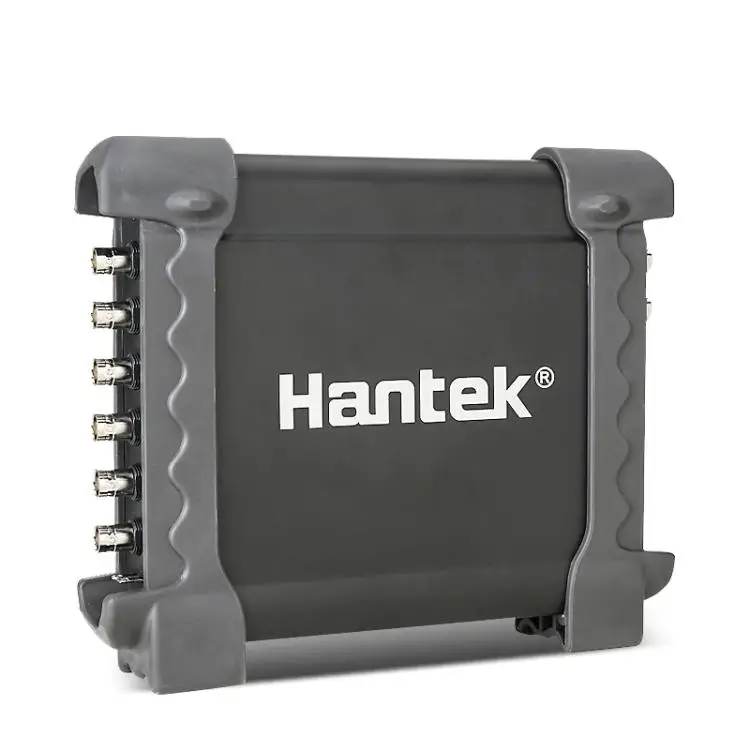

Модель | Hantek1008C | |
Режим осциллографа | ||
Вертикальный | Аналоговый канал | 8 |
Вход сопротивление | Сопротивление: 1 м и Icirc; | |
Вход чувствительность | 10 мВ/div до 5 В/div | |
Вход муфта | Постоянного тока | |
Разрешение | 12 бит | |
По горизонтали | Объем памяти | 4 K |
Макс. Вход | 400 В (DC + AC пик) | |
Частота дискретизации в реальном времени | 2.4MSa/s | |
Временной диапазон развёртки | 1ns/div до 20000 s/div (1-2-5 последовательностей) | |
Время Основание точность | ± 50ppm | |
Триггер | Источник света | CH1, CH2, CH3, CH4, CH5, CH6, CH7, CH8 |
Режим | Края | |
X-Y режим | Перемещение по оси Вход | CH1 |
Ось Y Вход | CH2 | |
Курсоры и измерения | Напряжение измерения | Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot |
Измерения времени | Частота, период, время нарастания, время падения, положительная ширина, отрицательная ширина, рабочий цикл | |
Курсоры измерения | Горизонтальные, вертикальные, трековые, автоматические Режимы измерения | |
Сигналов процесса | +,-, X, ÷, FFT, Invert | |
Напряжение диапазон | 10 мВ до 5 В/div @ x 1 зонд | |
100 мВ до 50 в/div @ x 10 зонд | ||
10 в до 5000 в/div @ x 1000 зонд | ||
100 В до 50000 в/div @ x 10000 зонд | ||
200 мВ до 100 В/div @ 20:1 | ||
Постоянная сила тока | От 100 мА до 50,0a/div @ CC65 (20A) | |
1000mA до 500.0A/div @ CC65 (65A) | ||
От 1A до 100.0A/div @ CC650 (60A) | ||
10А до 1000.0A/div @ CC650 (650A) | ||
От 1A до 200.0A/div @ CC1100 (100A) | ||
10А до 2000.0A/div @ CC1100 (1100A) | ||
Курсор | Разница во времени/частоте, разница напряжения | |
БПФ | Прямоугольный, Hanning, Hamming, Blackman Window | |
Математика | Сложение, вычитание, размножение, деление | |
Программируемый генератор | ||
Канал | 8 | |
Выход уровня | LVTTL | |
Частотный диапазон | 0-250 кГц | |
Интерфейс | USB 2,0 | |
Мощность | Не нужен дополнительный источник питания | |
Измерение | Размер | 185x150x27 (мм) |
Вес | 0,35 кг | |
