Описание
1 Системы введение
Этот модуль предназначен для2017Конкурс электронного дизайна студентов национального колледжаHКонструкция удаленного устройства для испытания амплитудно-частотных характеристикSTM32Осуществляющий контроль для мастер-чипа, приобретения и обработки, функция амплитудно-частотного испытания выполнена.
СистематическоеОсновнойХарактеристики следующие:
(1)Источник сигнала: Может производить1 МГц ~ 40 МГцСигнал; войдя в1 МГц, И он имеет функцию автоматического сканирования. (Настройка одним микрокомпьютером), сопротивление нагрузки600Ω; Пиковое значение выходного напряжения5mVpp-100mVppРегулируемый между 。
(2)Усилитель: Входное сопротивление600Ω; Пропускная способность1 МГц ~ 40 МГц; Коэффициент усиления40dBИ0-40dBНепрерывная регулировка; выходная нагрузка600ΩВремя, выходное напряжениеЭффективное соотношение цена/качествоМожет достичь1 VrmsИ форма волны не имеет явных искажений.
(3)Тест амплитудно-частотных характеристик:
Подходит для: ① Устройство тестирования амплитудно-частотных характеристик завершает тестирование амплитудно-частотных характеристик выходного сигнала усилителя, амплитудно-частотные характеристики выходного сигнала усилителя отображаются на осциллографе.Стандартный режим。
② Частотная информация источника сигнала, выходной сигнал усилителя использует один1,5 мДлинная витая пара (одна сигнальная линия., один из них-Линия Заземления.) соединение с амплитудно-частотным характеристическим устройством, амплитудно-частотным характеристическим испытанием выходного сигнала усилителя с помощью амплитудно-частотного характеристического устройства, амплитудно-частотные характеристики выходного сигнала усилителя отображаются на осциллографе. мы определим его в качествеВитая пара режим。
③ Зарядное устройство ПрименениеESP8266WiFiМодуль нового поколенияWi-FiСигнал, Подключите ноутбук кWi-FiСигнал и отправка усилителя амплитудно-частотной информации на ноутбук, тест амплитудно-частотной характеристики выходного сигнала усилителя, выполненный портативным компьютером, и он показан кривым способом. мы определим его в качествеWi-FiШаблон 。
Особое напоминание: Требования к тематике для национальных совпадений, использование маршрутизаторов Wi-FiПередача сигнала, система используется только. Wi-FiПрямая передача, пожалуйста, обратите внимание!
(4) Блок питания системы:+ 5ВОдин источник питания 。
2 Системы дисплей
В соответствии с требованиями звания национального чемпионата три режима отображения физической системы следующие.
Chart1 физическая схема подключения в стандартном режиме
\
\

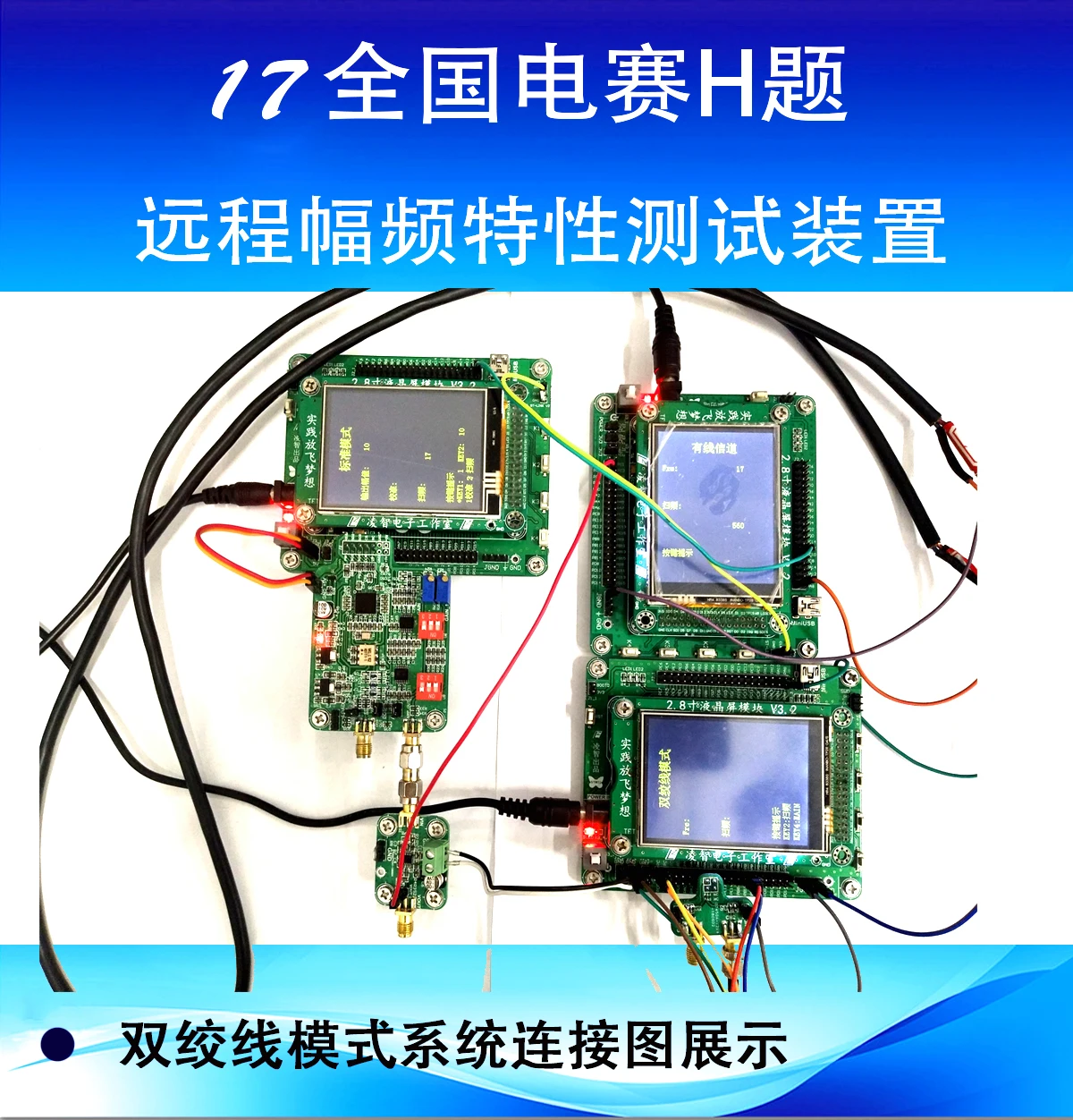

Chart2 физическая схема подключения в режиме витой пары
\
\
Chart3 WifiPhysical схема подключения в режиме
3 Результаты тестирования
( 1) Источника сигнала Тесты
Chart4 5 mVpp/1 MHzOutput Форма волны
\
\
Chart5 5 mVpp/40 MHzOutput Форма волны
\
\
\
\
Chart6 100 mVpp/1 MHzOutput Форма волны
\
\
\
\
Chart7 100 mVpp/40 MHzOutput Форма волны
\
\
( 2) Усилитель тест
\
\
Вход приведен ниже.10 mVrms、1 МГцВыходная Форма сигнала синусоидальной волны 。
\
\
Chart8 input10mvrms 、 1mhzsinusoidal сигнала, enlarge40dBOutput сигнала
( 3) Стандартный режим тестирования
\
\
Chart9 амплитудно-частотный график в стандартном режиме
\
\
( 4) Тест режима витой пары
\
\
\
\
Chart10 амплитудно-частотная характеристика тестовая диаграмма в режиме витой пары
\
\
( 5) Wi-FiРежим тестирования
\
\
Chart10 WifiAmplitude-диаграмма частот в режиме
