DIY 15 Вт PLL цифровой ЖК стерео fm-передатчик комплект pcb люкс мощность частота регулировки громкости

Описание

DIY 15 Вт PLL цифровой ЖК стерео fm-передатчик комплект pcb люкс мощность частота регулировки громкости

Из-за запроса DIYER, мы специально разработали fm-передатчик 15 Вт без какой-либо отладки. Не имеет значения, что вы новичок или ветеран, до тех пор, пока ваша сварка, 100% успех может DIY высококачественный fm-передатчик.

Теперь сделайте краткое описание передатчика:

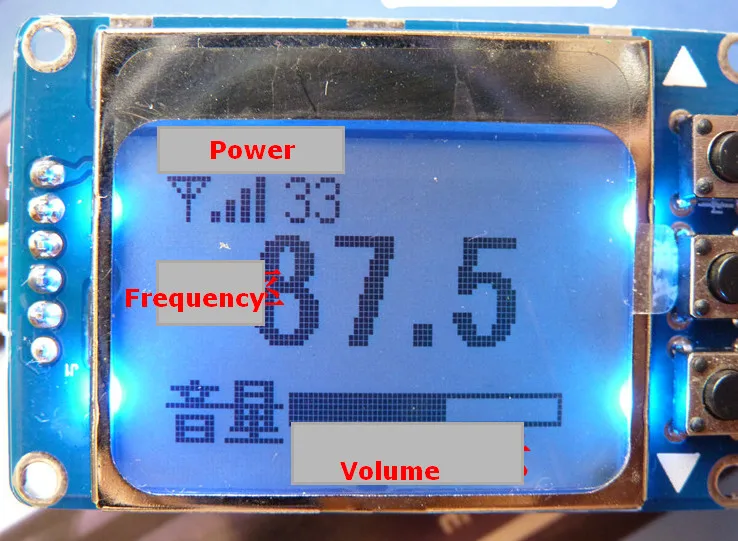

Управление Компоненты панели: 51 компьютеры и точечно-матричный ЖК-дисплей и клавиатуру.

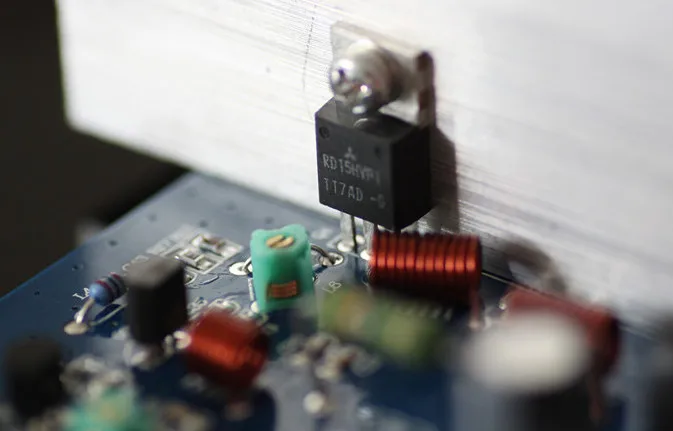

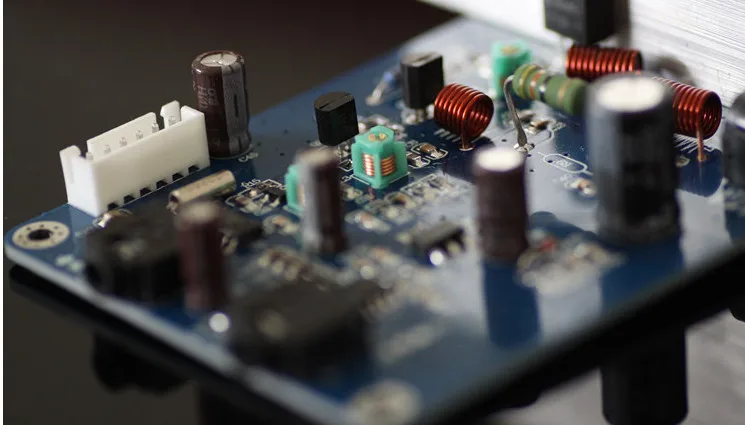

Компоненты платы передатчика: цифровой чип fm-передатчика + 9018 + 2 SC3355 + 2 SHANXI + RD15HV четыре высокочастотных компонентов усиления мощности и кондиционирования питания.

Комплект передатчика Основные характеристики:

1, технология DSP + PLL обеспечивает более стабильную частоту, частота не меняется с окружающей среды и производит Частотный сдвиг.
2, без какой-либо регулировки, чтобы развлечение DIY начинающих.
3, частота может регулироваться непрерывно в предопределенном диапазоне.
4, с входным интерфейсом микрофона, и может контролировать громкость микрофона через цифровой потенциометр.
Аудио вход через цифровой потенциометр для регулировки громкости.
6, мощность может регулироваться непрерывно от 0,1 Вт до максимальной мощности 15 Вт.
7, выход мощности сетевого гармонического подавления очень хороший, так что очиститель выходного спектра
8. Установите частоту и громкость с защитой от отключения питания, следующий ботинок не нужно переустанавливать!

Основные параметры комплекта:
1, входное напряжение: 12 В постоянного тока
2, входной ток: 3.0A
3, звуковой сигнал: максимальный вход Vpp меньше, чем 1 в.
4, тип микрофона: цилиндрический микрофон или микрофон!
5, Выходная мощность: 0,1 Вт-15 Вт непрерывно регулируется!
6, Выходное сопротивление: 50Ω
7, Рабочая частота: 76-108 МГц
8 Частотный диапазон: 0,1 МГц
9, степень искажения: от 0.03% до 0.1%

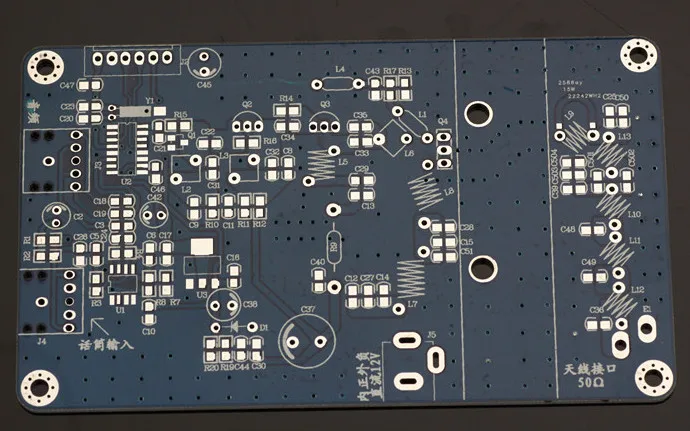

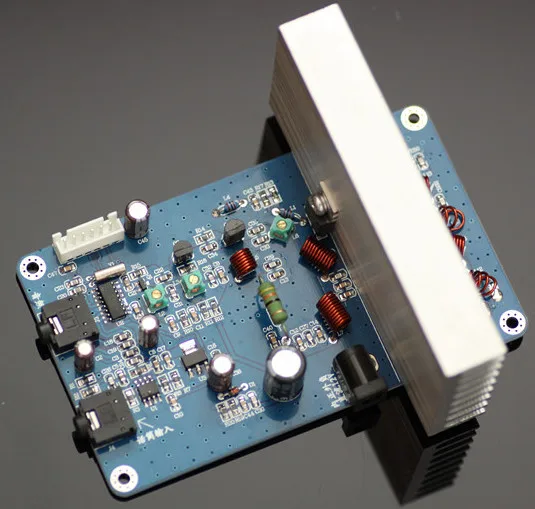

А, В,Размер платы: эмиссионная пластина: 117 × 70 мм (без теплоотвода)
Панель управления: 58 × 36 мм
B,Расстояние запуска: более 8 км (если открытая Область излучения)

C,Разделение стерео: более 63 дБ

Вес: 180 g/sets
