DIY AS30 30 сегментный стерео музыкальный анализатор спектра светодиодный дисплей уровня наборы VU Mete

Описание:
Это DIY комплекты, с Чехол, его нужно сварить и установить самостоятельно.
AS30-это квазипиковый измеритель уровня, благодаря использованию сигналов сбора и обработки SCM, с быстрым подъемом и падением скорости можно регулировать характеристики, он может действительно отражать квазипиковые изменения звукового сигнала. Дисплей имеет шесть классических режимов отображения, используя наш оригинальный дизайн программного обеспечения, с ритмичным чувствительным, точным, динамичным, простым внешним видом и так далее. Показать Точность до профессиональных стандартов. Этот продукт предназначен для монтажных отверстий и внешних свинцовых входных портов для легкого преобразования.
Особенности:
Размер: 25x12x13 мм (без корпуса)
31x126x19 мм (с корпусом)
Цвет корпуса: цвет фото
Материал: пластик, металл
Входное напряжение: 5 В постоянного тока
Частота: двухканальный вход
Инструкция по использованию:
1, дисплей использует питание и аудио комбинированный входной провод, USB сторона для источника питания, 3,5 мм разъем для наушников для аудио входа. Используйте входящий в комплект аудио-сплиттер для подключения усилителя и AS30 соответственно.
2, блок питания с помощью USB DC 5 V питания, часть телефона зарядное устройство пульсации большего размера, приведет к тому, что AS30 маркированного, в чехол такой ситуации, пожалуйста, используйте USB компьютера Испытание силы, если вход плавает, есть небольшой скачок-это нормальное явление;
3, пожалуйста, не обращайте прямого доступа к пиковому уровнем более 5 в аудио сигнала, это повредит основной чип. Если вам нужно подключить его к динамику, пожалуйста, используйте сигнал затухания от высокой до низкой или потенциометра.
4, пожалуйста, отрегулируйте входную громкость и регулировку усиления для контроля амплитуды дисплея в подходящем диапазоне, набор усиления к классу 4 лучше, за исключением специального небольшого объема чехол.
Кнопка Функция Инструкция:
Регулировка с функцией отключения памяти, нажмите (короткое нажатие) для входа в режим настройки дисплея.
Режим 1: колонковый режим
Режим 2: Пиковый режим
Режим 3: режим пикового увеличения
Режим 4: зеркальный режим
Режим 5: режим точечного рисунка
Длительное нажатие 1 секунда: 10 уровень регулировки скорости, верхний левый красный светодиодный индикатор будет соответствовать дисплею, чем больше 1-10 светильник, чем медленнее скорость (по умолчанию 4)
Длительное нажатие 3 секунды: 3 уровня регулировки усиления, верхний правый красный светодиодный индикатор будет соответствовать дисплею, 1 коэффициент усиления уменьшен в 1 раз, 2-это нормальный коэффициент усиления, 3-усиление 1 раз (по умолчанию 2)
Длительное нажатие 6 секунд: 1, левая сторона середины 10 зеленый светодиодный светильник --- L левый канал; 2, правая сторона середины 10 зеленый светодиодный светильник --- R правый канал; 3, левая и правая средняя 10 зеленый светодиодный светильник --- стерео;
Инструкция по каналу: когда стерео режим, из-за левого и правого каналов сигнал не соответствует, левый и правый светильник Высота бара будет непоследовательной, при установке на монофонический, левый и правый светильник показывает высоту будет полностью последовательной, ритм будет крепче. (По умолчанию стерео)
Посылка включает в себя:

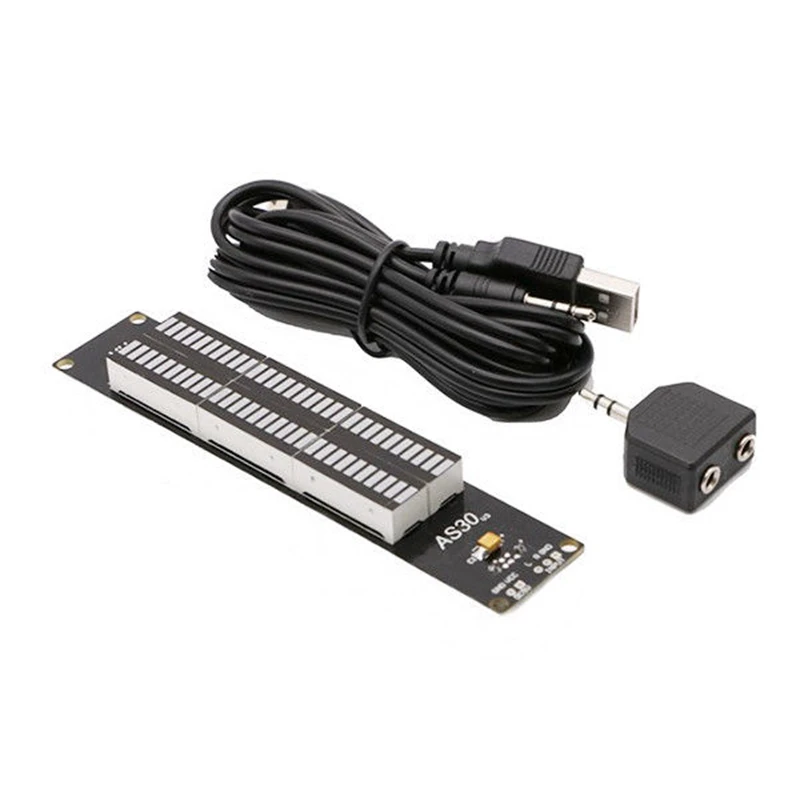

1 х музыкальный спектр VU Meter Kit
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.
