Описание

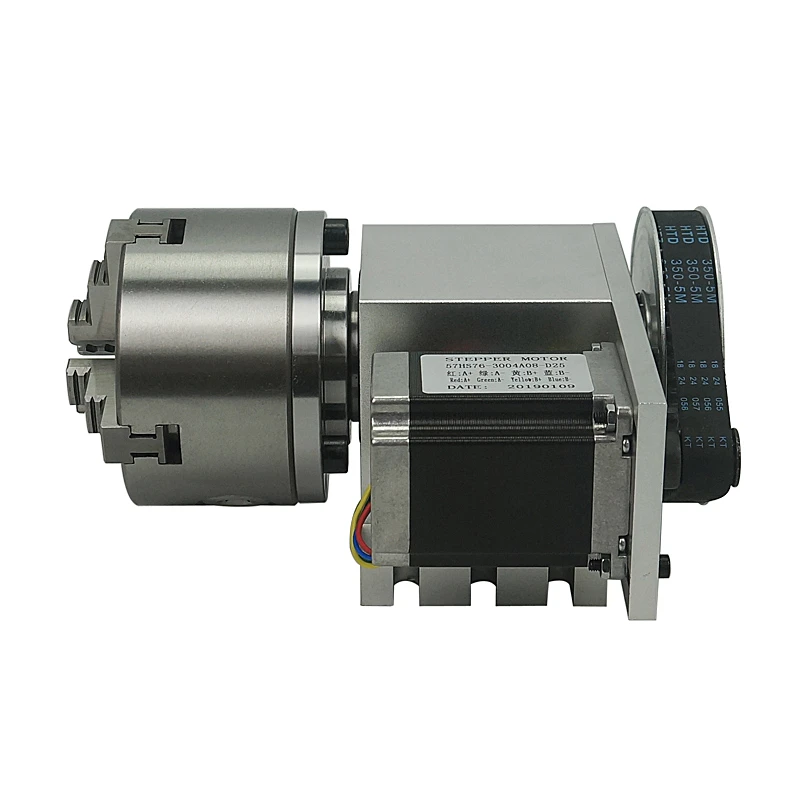

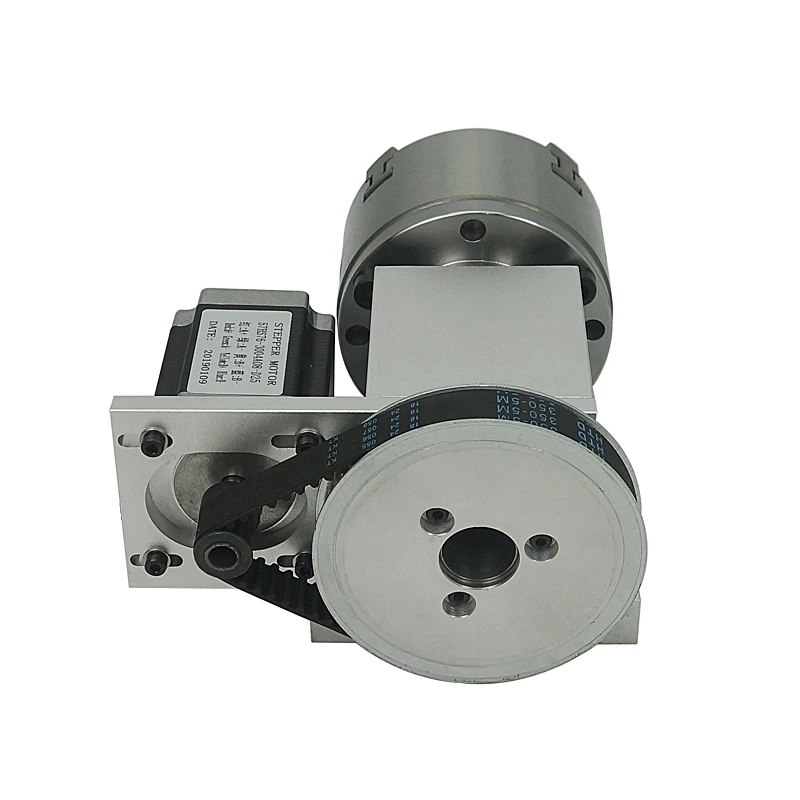

DIY ЧПУ ось вращения 4th оси патрон 100 мм 3-кулачковый 4 кулачковый полый вал внутреннее отверстие 22 мм с Nema23 шаговый двигатель для фрезерный станок с ЧПУ

Примечание:

Эта 4-я ось является полым валом внутренний диаметр отверстия 22 мм Тип

Бесплатный подарок:

1 шт. DM542 Драйвер шагового двигателя

Технические характеристики:

Партномер:K5M-6-100A

Патрон: 100 мм3-кулачковыйЗажимы полый вал

Высота центра: 65 мм

Внутренний диаметр отверстия: 22 мм

Выходной диаметр оси: 30 мм

Угол: 0,3 градусов/шаг

Соотношение скорости: 6:1

Шаговый двигатель: двухфазный шаговый двигатель 57

Размер: 210 мм * 168 мм * 115 мм

Партномер:K5M-6-100B

Патрон: 100 мм 4-челюстиЗажимы полый вал

Высота центра: 65 мм

Внутренний диаметр отверстия: 22 мм

Выходной диаметр оси: 30 мм

Угол: 0,3 градусов/шаг

Соотношение скорости: 6:1

Шаговый двигатель: двухфазный шаговый двигатель 57

Размер: 210 мм * 168 мм * 115 мм

Партномер:Без патрон

Патрон:У нас нет

Высота центра: 65 мм

Внутренний диаметр отверстия: 22 мм

Выходной диаметр оси: 30 мм

Угол: 0,3 градусов/шаг

Соотношение скорости: 6:1

Шаговый двигатель: двухфазный шаговый двигатель 57

Размер: 210 мм * 168 мм * 115 мм

Партномер:Без двигателя

Патрон:У нас нет

Высота центра: 65 мм

Внутренний диаметр отверстия: 22 мм

Выходной диаметр оси: 30 мм

Шагового двигателя:У нас нет

Размер: 210 мм * 168 мм * 115 мм

Технические характеристикиDM542:

Драйвер используется Дискретная структурой компонентов, до тех пор, пока не перенапряжения и проводки является правильным, пожалуйста, будьте уверены, что двухфазный 4-провод, 6 проводов, 8-провод может быть использован. 57 серии 4.5A или менее (включая 4.5A) двухфазный четырехпроводный, шестипроводный, восьмипроводный шаговый двигатель также может быть использован

20 кГц разделочная частоты

Оптической изоляцией входного сигнала

Выходной ток DIP переключатель регулируется

Биполярный метод измельчения постоянного тока

Высокая сегментация: 2,4, 8,16, 32,64, 128256. 5,10, 25,50, 125200

Ttl входной сигнал совместим, при приеме дифференциального сигнала

Источник питания: DC 24-60 (В)

Максимальный ток: 4.5A

Ток выходной фазы: 1.5A-4.5A

Логический входной ток: 10-20 мА

Рабочая температура:-15℃-+ 45℃

Размер: 11,7*8,5 см/4,61*3,35 дюйма
