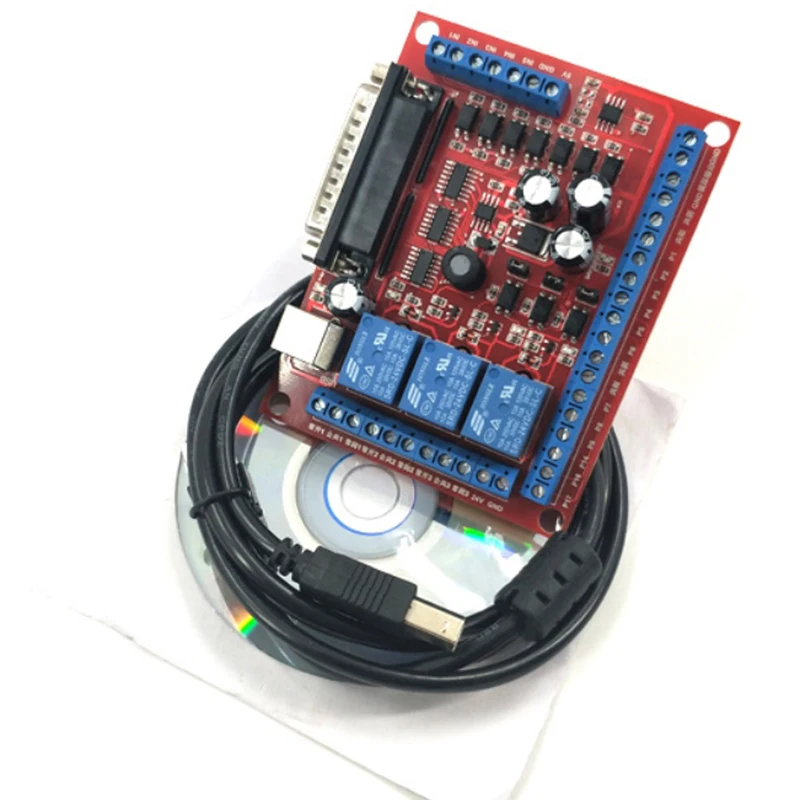

DIY CNC 6 Axis MACH3 гравировальный станок интерфейсная плата высокого качества CNC 6 Axis интерфейсная плата

Номер модели: Плата управления ЧПУ
Эта плата управления с чпу используется для обработки сигналов основного компьютера (порт LPT), который работает под управлением программного обеспечения системы CNC MACH3 и электрической части периферийного станка. применимо: гравировальный станок с ЧПУ, токарный станок с ЧПУ, станок плазменной резки с ЧПУ, лазерный гравировальный станок, фрезерный станок с ЧПУ, обрабатывающий центр и другие станки. Сотрудничаем с компьютерным хостом и программным обеспечением серии MACH3, чтобы стать наиболее экономичной системой чпу.
1. Выходные и входные сигналы обрабатываются специальным высоким чипом, и сигналы модифицируются и усиливаются, чтобы удалить ненужные помехи и сделать всю машину более стабильной.
2. LPT порт питания компьютера изолирован от источника питания других частей, чтобы эффективно изолировать компьютер от станка. Таким образом, мы гарантируем безопасность и стабильность. Сделать компьютер и обрабатывающие данные более безопасными
3. Есть 5 входных сигналов, связываемых с хостом компьютера, все разделены оптической муфтой, которая может быть установлена как: лимит, происхождение, настройка инструмента, запуск, Аварийная остановка, Вход шпинделя, вход MPG и произвольные 5 функций. 4. Доступно 12 выходных сигналов. может быть поддерживается выход управления до 6 осей. вы также можете выбрать только одну или несколько из этих осей для управления. некоторые из этих 12 розеток функционально многоразовые. при использовании розетка может использоваться только в качестве функции.
5. Есть 3 реле, специально разработанные для поддержки программного управления MACH3. Программное обеспечение управления MACH3 может управлять включением и выключением любого реле. Каждое реле имеет всасывание индикатор светильник, который является более интуитивно понятным и удобным в использовании. Эти три реле могут использоваться для контроля открытия и закрытия жидкой охлаждающей жидкости, противотуманной охлаждающей жидкости, газовой жидкой охлаждающей жидкости и т. Д. может также использоваться для управления электромагнитным клапаном и другими устройствами выключателя питания.
6. Специальная оптическая Соединительная изоляция для управления шпинделем. PWM сигналы в пределах 2,5 кГц можно выводить, и выходной порт является параллельным портом P1. Эта интерфейсная плата имеет схему D/A, ШИМ которой преобразуется в 0-10 В. Может выводить уровень 0-10 В, чтобы контролировать какой-то аналоговый контрольный преобразователь, чтобы контролировать шпиндель. Обратите внимание, что выход ШИМ и выход 0-10 В могут быть только один или другой. Его нельзя использовать одновременно.
7. Интерфейсная плата может подключать общий катод или общий анодный выход к шаговому драйверу или сервоприводу (сервопривод должен поддерживать цифровой сигнал). Выход составляет уровень 5 В.
Входное питание: 9-35VDC
Перемещение по оси: 6
Вес: около 12,2 г/унций
Цвет: красный
Материал: пластик
Посылка в комплект входит:
1 * ЧПУ 6-axis интерфейсная плата
1 * USB кабель
1 * параллельный кабель
1 * диск
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.
