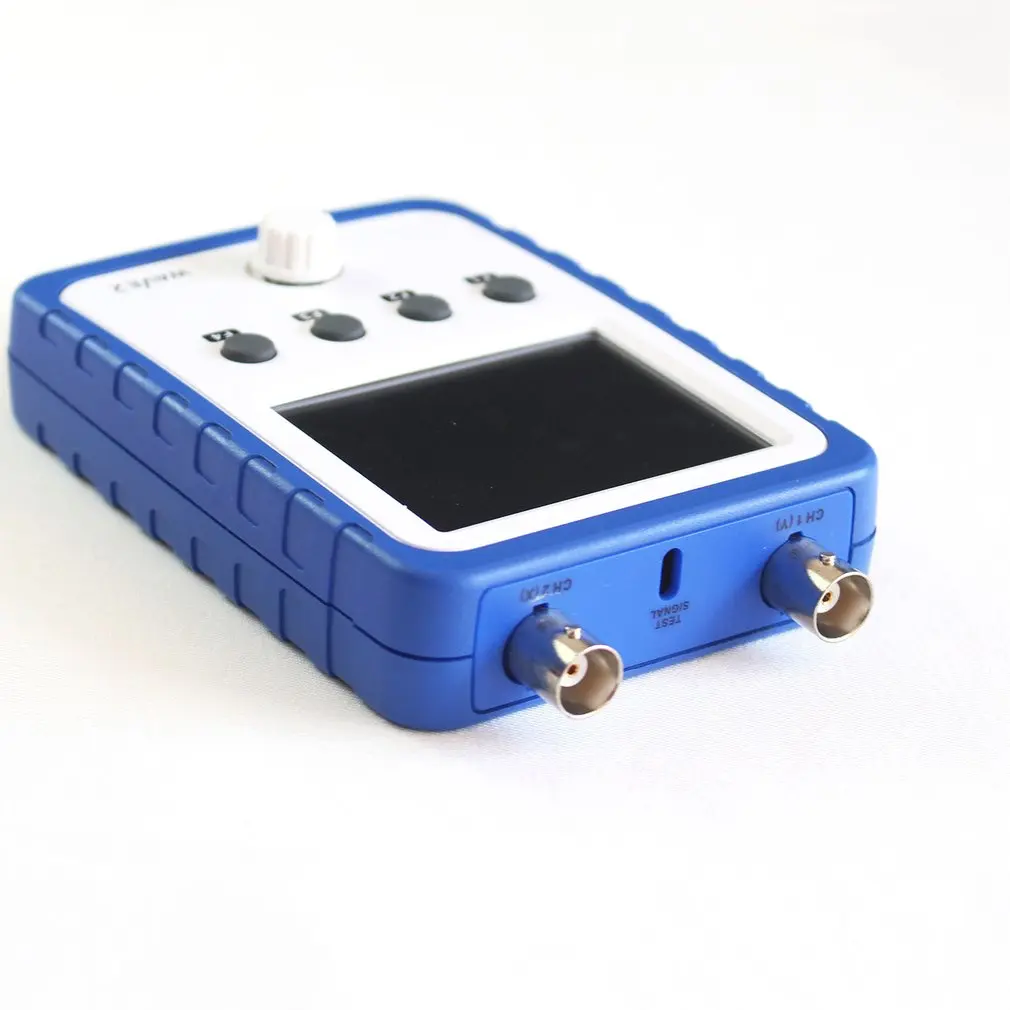

DIY WAVE2 2,4 дюймов портативный карманный цифровой осциллограф сенсорный экран двухканальный цифровой осциллограф комплект

DIY WAVE2 2,4 дюймов портативный карманный цифровой осциллограф сенсорный экран двухканальный цифровой осциллограф комплект

Null

Особенности:
1. Новейший 2-х канальный портативный осциллограф на рынке, предназначены для развития любителей.
2.2.4-дюймовый цветной ЖК-дисплей с сенсором 320*240 четко отображает параметры.
Полоса пропускания 3,0-200 кГц и 1 мс/с Макс. Частота дискретизации в реальном времени.
4. Вертикальная чувствительность 5 мВ/DIV-20 в/DIV (с использованием x1 зонда), высокая точность, низкий уровень шума.
5. Встроенный генератор функций и построение X-Y.
6. Улучшение питания и механической структуры, он может работать на USB или одной ячейке 3,7 в литий-ионная батарея.

Описание:
1. WAVE2 является последним 2-х канальный портативный осциллограф на рынке, предназначены для развития хоббитов, учебными заведениями и профессионалов в сфере электроники и мехатроники.
2. Яркий и простой в использовании цветной дисплей с сенсорным экраном с доступом ко многим функциям только передовые осциллографы, такие как Встроенный генератор функций и X-Y печати. С дополнительным аккумулятором,
Она достаточно портативна, чтобы ее можно было взять в любое место, где необходимо выполнить. Это захватывающий проект для любого DIY-er, или может быть приобретен Полностью Собранный для тех, кто хочет начать использовать его сразу же.
3. Он поставляется со всем, что вам нужно из коробки, с кабелем micro-USB и двумя высококачественными зондами BNC. Наслаждайтесь и начинайте творить!

Технические характеристики:
Материал: металл + пластик
Цвет: синий
Тип: DIY Kit, готовая продукция (опционально)
Количество каналов: 2
Полоса пропускания: 0-200 кГц на канал
Диапазон чувствительности: 5 мВ/DIV-20 в/DIV (с помощью датчика x1)
Максимальное входное напряжение: 50Vpk (с помощью датчика x1)
Максимальная частота дискретизации в реальном времени: 1 мс/с
Временной диапазон 10 US/DIV-500 s/DIV
X-Y Дисплей: Да
Функция генератора: Встроенный двухканальный DDS Генератор Функций 0-20 кГц (синус)
Разрешение дисплея: цветной дисплей 320x240
Размер дисплея: 2,4 дюйма
Возможность сенсорного дисплея: Да
Питание от батареи и портативный (батарея не входит в комплект DIY)

Общие
Цветной дисплей 2,4 "320x240
Сенсорная панель управления
Y-X доступен режим
Встроенный генератор сигналов 2 канала функции DDS генератор
Светильник вес и портативный

Вертикальный
Количество каналов: 2
Аналоговая полоса пропускания: DC-200 кГц
Чувствительность: 5 мВ/Div-20 в/Div (с x1 зондом)
Ошибка чувствительности: <5%
Разрешение: 12 бит
Входное сопротивление: 1 м Ом/25пф
Максимальное входное напряжение: 50Vpk
Соединение: DC, AC

По горизонтали
Максимальная частота дискретизации в реальном времени: 1 Msps (на канал)
Временная база: 10us/Div-500 s/Div
Длина записи: 1024 точек
Триггер
Режимы запуска: автоматический, нормальный, одиночный
Типы триггеров: подъем/падение края
Положение триггера: 1/2 размера буфера
Источник запуска: Ch1, Ch2, внешний
Максимальное внешнее напряжение триггера: 15 в
Внешний порог срабатывания:

Функция генератор
Количество каналов: 2
Тип формы волны: синус, квадрат, пила-зуб, лестница
Частотный диапазон: DC-20 кГц (синус)
Амплитудный диапазон: 0-3 в (пиковое значение)
Смещение: 0 В или + 3,3 В
Рабочий цикл: 0-100%
Фаза:-360-360 градусов

Питание
Питание от литий-ионного аккумулятора 3,7 в или USB
Потребление тока: ~ 300 мА @ 3,7-5 В
Внутреннее зарядное устройство (опционально)
Автоматическое отключение от аккумулятора
Время работы батареи: аппр. 3 часа (при полной зарядке)

Другое Особенности
Y-X режим отображения
Дисплей для измерения на экране
Сохранение/отзыв до 4 захватов
Последовательный вывод отобранных данных
Формат последовательного порта: LVTTL, 115200bps, 8N1
Встроенный тестовый сигнал 1 кГц/3,3 В
Посылка информации:
Посылка Размеры:
Посылка Вес:
Цветная коробка посылка

Посылка включает в себя:
1 х WAVE2 осциллограф DIY kit
1 x плата 117 и плата 118
1 х Руководство по сборке (на английском языке)
1 х Краткое Справочное руководство (на английском языке)

Примечание:
1. Прежде чем начать работу над Набором WAVE2 DIY, пожалуйста, убедитесь, что у вас есть все инструменты готовы и некоторый опыт пайки. Обрабатывайте паяльник и все компоненты с осторожностью и держите в недоступном для детей месте.
