DIYmall HB100 микроволновый радар сенсор модуль 10,525 ГГц радиочастотный движущийся детектор объекта 2-16 м

Микроволновый датчик движения-это СВЧ-детектор объекта, разработанный с использованием допплеровского радара. В отличие от обычных инфракрасные датчики, датчики СВЧ-излучения обнаруживают движение объекта, обнаруживая микроволновые печи, отражаемые от объекта. Предмет обнаружения не будет ограничен человеческим телом, и есть много других вещей. Микроволновый датчик не влияет на температуру окружающей среды, имеет большой диапазон обнаружения и высокую чувствительность, и широко используется в промышленных, транспортных и коммерческих устройств, таких как скорость транспортного средства, автоматические двери, сенсорные огни и датчики парковки.

В связи с универсальностью объектов обнаружения микроволнового датчика, в реальных применениях, он будет соответствовать с другим датчиком для адресного обнаружения. Например, микроволновый датчик + инфракрасный пироэлектрический датчик, может эффективно определить, прошел ли кто-то, не будет солнце, был потревожен цветом одежды, не ответит на другие предметы.

Этот метод обнаружения имеет следующие преимущества по сравнению с другими Метод обнаружения s:

1. Бесконтактное обнаружение;

2. не влияет на температуру, влажность, шум, воздушный поток, пыль, свет и т. д., подходит для суровых условий;

3. Защита от радиочастотных помех;

4. Выходная мощность маленькая, не вредит конструкции тела;

5. Расстояние обнаружения;

6. Поддержка обнаружения нежизненных объектов

7. Направление микроволновой печи очень хорошее, скорость равна скорости света;

Рабочее напряжение: 5в±0., алюминиевая крышка, 25В

Рабочий ток (CW): 50мА Макс., 30мА типичный

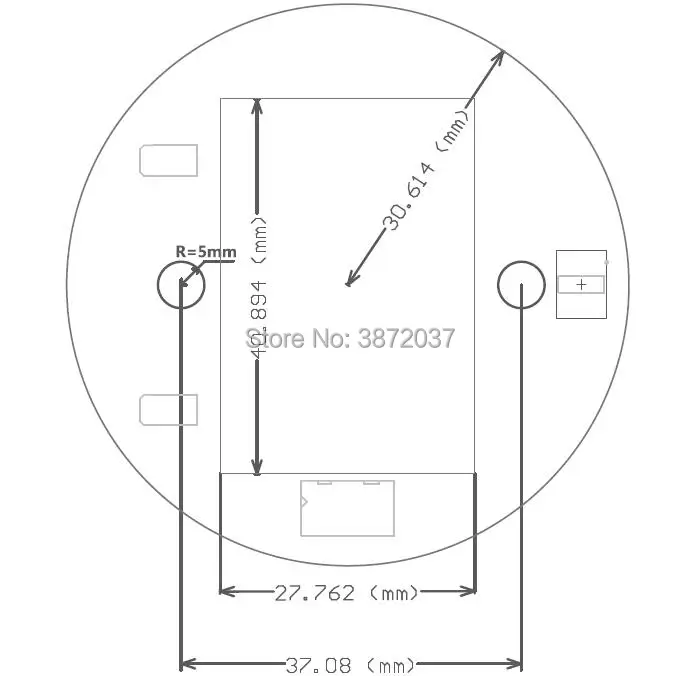

Размер: R = 30,6 мм

Расстояние обнаружения: используется с адаптерной пластиной или контрольной схемой ниже, 2-16 м непрерывно регулируется (минимум 2 м, максимум 16 м)

Частота излучения гелием: 10,525 ГГц

Точность настройки частоты: 3 МГц

Выходная мощность (минимальная): 13dBm EIRP

Гармоническое излучение: <-10 дБм

Средний ток (5% DC): 2 мА typ.

Ширина Импульса (мин.): 5 uSec

Рабочий цикл (мин.): 1%

Получить параметры:

Чувствительность (коэффициент 10 дБ S/N) от 3 Гц до 80 Гц полоса пропускания:-86dBm

10,3 Гц до 80 Гц полоса пропускания 10uV

Коэффициент усиления антенны: 8dBi

Вертикальная Ширина луча 3 дБ: 36 градусов

Уровень воды 3 дБ Ширина луча: 72 градусов

# Включает в себя <MsTimer2.h>/функция прерывания таймера

Int pbIn = 0;/Определите контакт прерывания 0, то есть, Цифровые контакты 2

Int ledOut = 13;

Инт-счет = 0;

Летучее состояние Инт = низкое;/определение ledOut, по умолчанию выключено

Вакуум установка ()

{

Сериал. начать (9600);

PinMode (led-выход, выход);

Attachinterrub (pbIn, stateChange, FALLING);/устанавливает функцию прерывания, срабатывает падающий край.

MsTimer2: набор (1000, процесс);/установите время прерывания таймера 1000 мс

MsTimer2: start ();/Запуск таймера

}

Силы петли ()

{

Серийный. println (граф);/Время печати 1000 мс подвески

Задержка (1);

Если (state = HIGH)/при обнаружении движущихся объектов позже, 2 s автоматически выключается после удобного освещения.

{

Задержка (2000);

Состояние = при низкой температуре;

DigitalWrite (ledOut, state);/выключение светодиода

}

}

Void stateChange ()/функция прерывания

{

Рассчитывать + +;

}

Void process ()/обработчик таймера

{

Если (Кол-во> 1)/1000 ms номер прерывания больше, чем 1, обнаружен движущийся предмет (это значение можно отрегулировать в зависимости от фактической ситуации, эквивалент регулировки порога обнаружения скорости подвижного объекта)

{

Состояние = высокий уровень риска;

DigitalWrite (ledOut, state);/светодиодный светильник

Количество = 0;/Количество 0

}

Другое

Количество = 0;/в 1000 мс, прерывания не достигают заданного порогового значения, считается, что не обнаруживает движущиеся предметы, прерывает количество, очищается до 0.

}

Примечание: Датчик имеет непрерывный регулируемый диапазон 2-16 м, потенциометр регулируется вдоль минимального направления, расстояние обнаружения уменьшено; потенциометр регулируется против направления мин, и расстояние обнаружения увеличивается.
