DL69-2047 Многофункциональный цифровой измеритель использовать r GuideD69-2047multi-функция цифровой измеритель использовать для измерения напряжения переменного тока, переменного тока, активной мощности, электрической энергии и коэффициента мощности.

Технические показатели

1. Точность: 1% ± 2 слова

2. Режим отображения: напряжение переменного тока и коэффициент мощности используют четыре красных светодио дный а 0,32 дюйма

Ток переменного тока использует четыре красных светодио дный а 0,32 дюйма

Активная мощность, использование электрической энергии пять зеленсветодио дный 0,32 дюйма

3. диапазон: напряжение переменного тока: AC 80,0 В-300,0 в AC 0,0-100.0A (при измерении сигнала ниже 100A, точность составляет 0.01A, при измерении сигнала выше 100A, точность составляет 0.1A, точность автоматического изменения)

Активная мощность: 0,0 30000 Вт (измерение напряжения переменного тока 80,0-300,0 В) 0,0 Вт 45000 (измерение напряжения переменного тока 200,0-450,0 В)

Электрическая Энергия: 0,000-99999kwh

Коэффициент мощности: 1,000-0,000

4. Скорость: 2 раза в секунду

5. Размер: 79 × 43 × 486.

Размер установки: 76 × 39

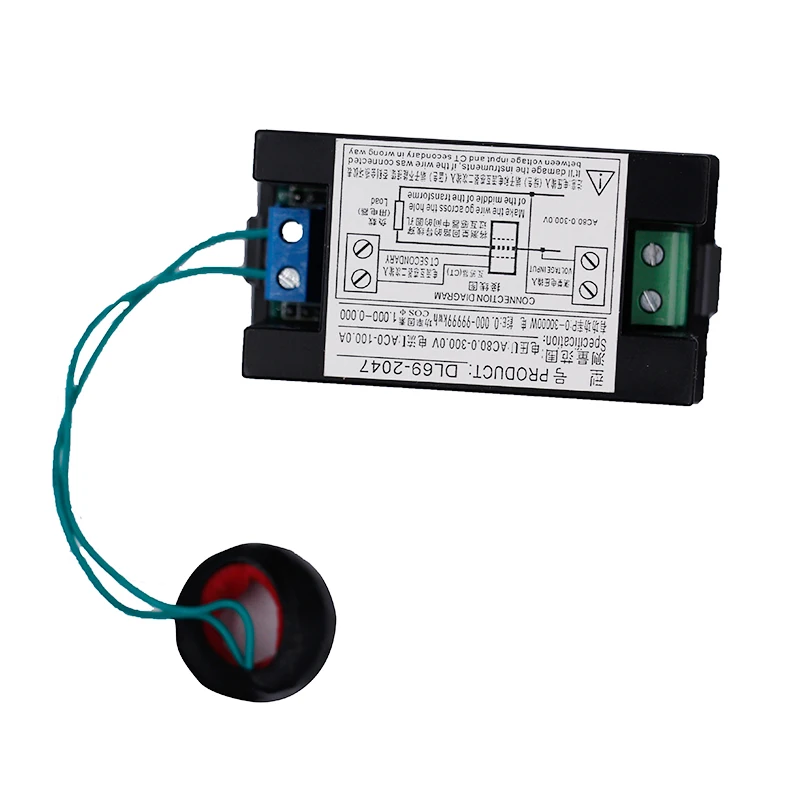

Применение Method1. Подключите вторичный трансформатор (зеленый провод) к синему терминалу и сделайте провод через отверстие в трансформаторе тока в качестве графика.

2. Подключите измерительное напряжение к зеленому терминалу. 3. при включении питания Измеритель будет отображать результат измерения напряжения, тока и коэффициента мощности. Затем каждый раз, когда вы нажимаете кнопку SAM CK, результат измерения активной мощности изменится на электрическую энергию, коэффициент мощности и активная мощность в свою очередь. Дисплей заказ Зеленый светодио дный как graph.4.When вы хотите, чтобы очистить электрической энергии, вы должны нажать кнопку SAM CK и позволить счетчику отображать электрическую энергию (электрическую энергию индикаторного света (кВт · ч) питания), затем нажмите кнопку SAM CK в течение пяти секунд, Затем электрической энергии будет равным нулю и начать новый накапливать period.5. При отключении питания, измеритель может сохранить значение электрической энергии, и перейти к кумуляции данных, когда измеритель мощности на следующий.

Attention1. Заботиться о Входное напряжение (зеленый) терминала и вторичных трансформатор (синий) терминала, прибор будет уничтожены в свою ошибку connection.2. Измеритель может использовать только для измерения 50 Гц переменного тока города электричества, он будет уничтожен при использовании для измерения квадратной волны, выхода инвертора и коррекции синусоидальной волны.
