Для AD7606/DAC8552 fpga-плата регистрирующий модуль

Описание

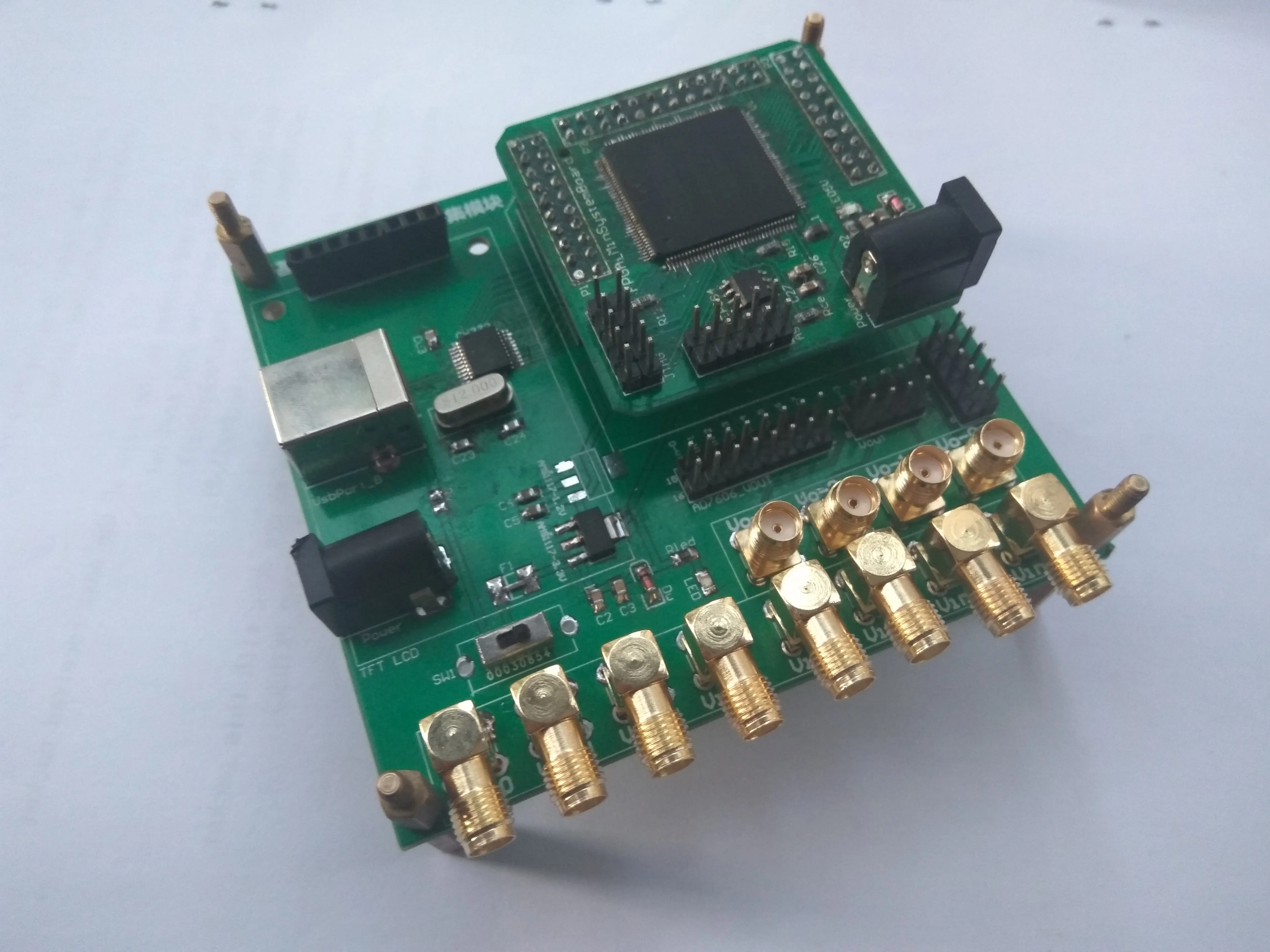

AD7606DAC8552 fpga-плата регистрирующий модуль общий дизайн аппаратной части цепи AD7606 DAC8552 fpga-доска регистрирующий модуль в основном состоит из FPGA блока управления EP2C5T144C8 цепи, USB интерфейс, 8-канальный AD7606 сбора данных, 4-канальный DAC8552 выходное напряжение цепи, тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей дисплей цепи и цепи питания.

CH372 интерфейс chipThe CH372-это универсальный интерфейс USB-шины, обновление до CH371 и упрощенная версия CH375-чипа. На локальный конечный, CH372 имеет 8-bit data автобус, чтение, запись, выбор чип управления линией и прерывания Выход, который может быть легко подключен к системному автобусу контроллера MCU/DSP/MCU/MPU. В компьютерной системе поддерживающее программное обеспечение CH372 обеспечивает простой и простой в использовании интерфейс, и местный конец одночиповой микрокомпьютерной связи, как чтение и запись файлов. CH372 имеет основной протокол для подключения USB, встроенный, с удобным встроенным режимом прошивки и гибким внешним режимом прошивки. В Встроенном режиме прошивки CH372 автоматически обрабатывает все транзакции по умолчанию 0, в то время как локальный MCU отвечает только за режим обмена данными внешним одиночным

По мере необходимости обрабатывайте различные запросы USB, чтобы вы могли использовать устройства, соответствующие различным требованиям, класс specificatio

Верхний компьютерное управление programLabview верхняя компьютерная программа осуществляет приобретение 8-ми канальный 16 бит модуль AD7606 и выходное напряжение установка 4-х канальный 16 бит модуль DAC8552.

Отгрузочная ведомость:

1. FPGA плата сбора и разработки данных;

2. 1 USB для загрузки устройства;

3. Один usb-кабель для передачи данных.
