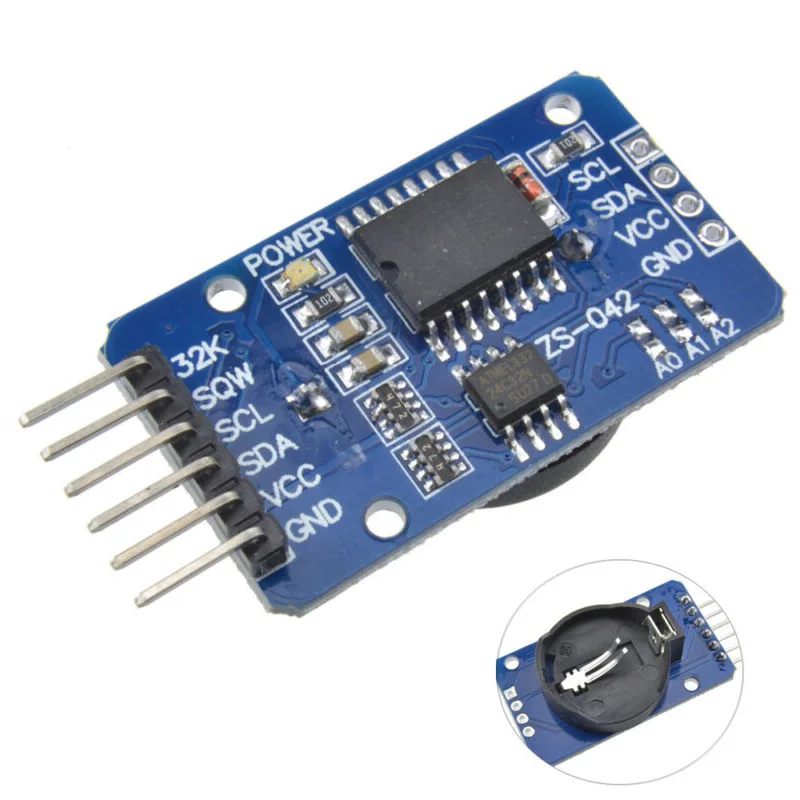

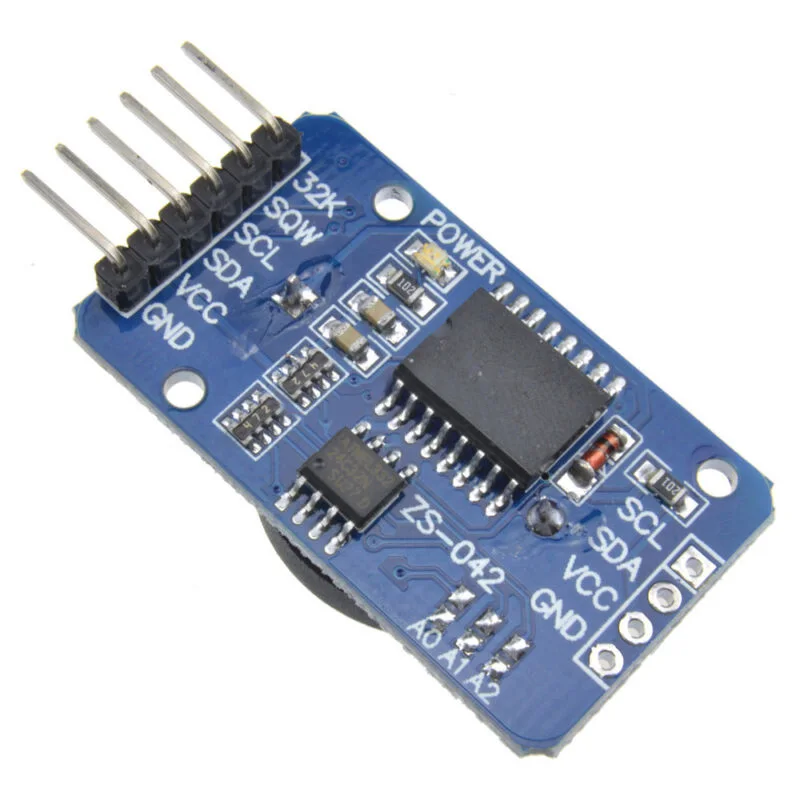

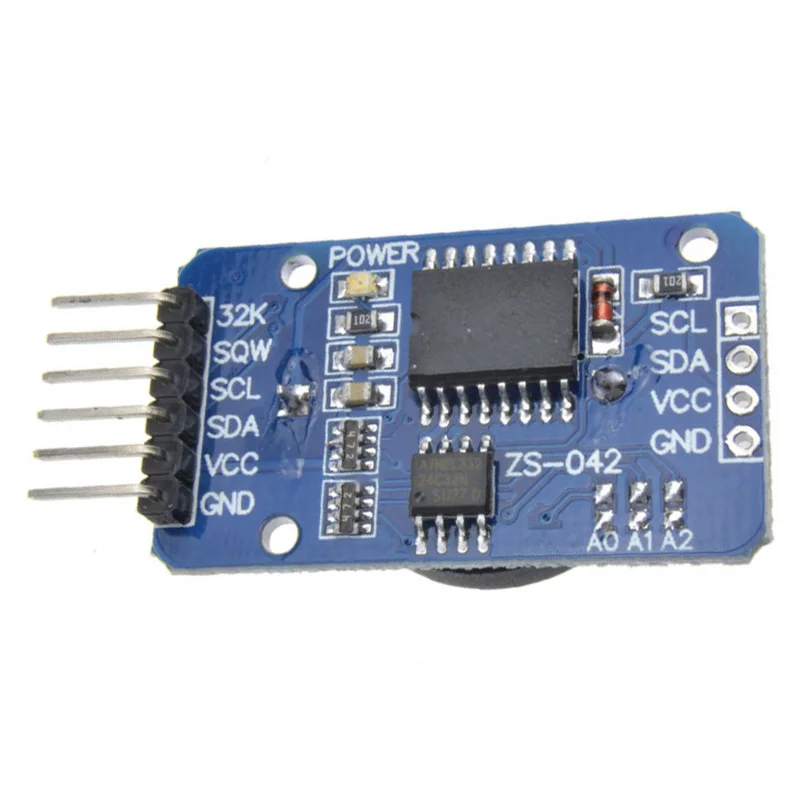

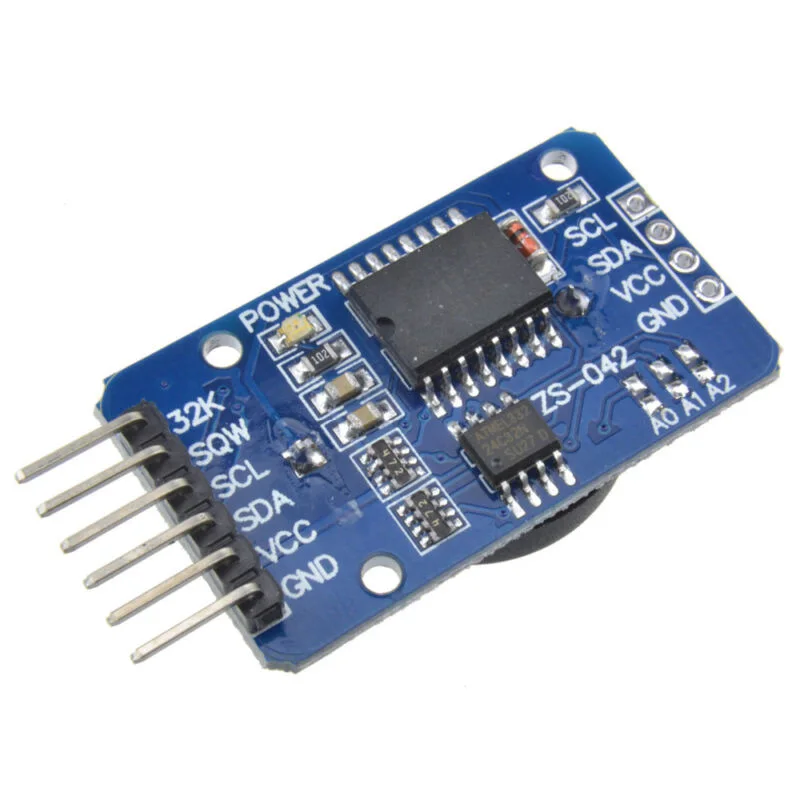

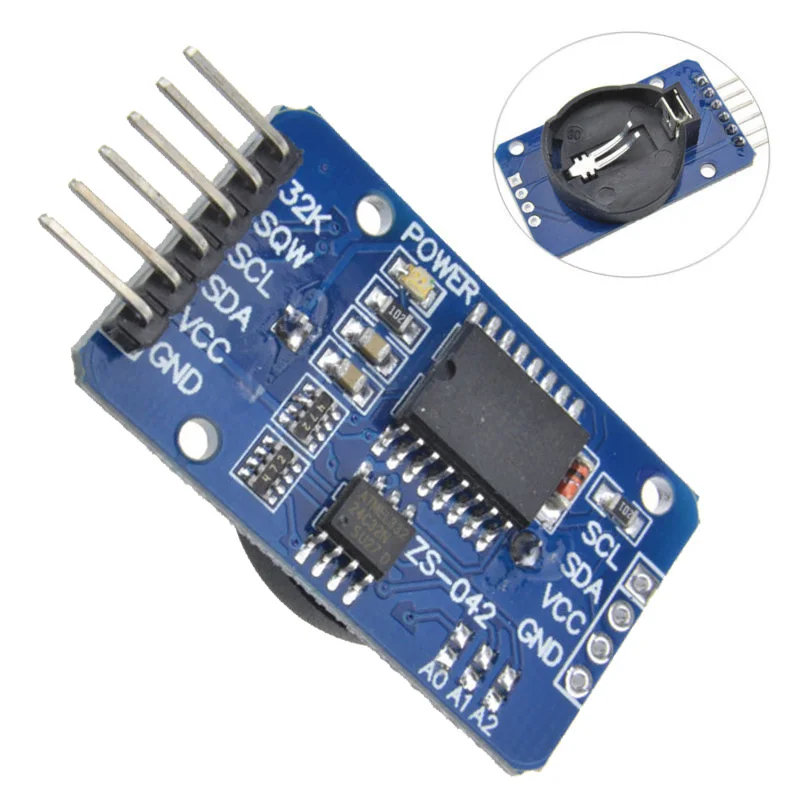

Для Arduino DS3231 ZS042 AT24C32 IIC модуль точность RTC память часов в реальном времени 38 мм* 22 мм* 14 мм мульти инструменты

Описание

Особенности:

* 100% Новинка и высокое качество

* Изготовлен из высококачественного материала, прочный и практичный в использовании

* DS3231-это недорогие, чрезвычайно точные часы в режиме реального времени (RTC) с интегрированным кристаллическим осциллятором с температурной компенсацией (TCXO) и кристаллом. Устройство имеет вход батареи, отключает основное питание и поддерживает точное время. Интегрированное колебание устройство улучшает долгосрочную точность устройства и уменьшает количество компонентов в производственной линии. DS3231 доступна в 16-pin 300 mil так посылка и может использоваться в коммерческих и промышленных диапазонах температур.

* RTC сохраняет информацию секунд, минут, часов, даты, даты, месяца и года. Если чехол не превышает 31 дня в месяц, дата окончания будет скорректирована автоматически, включая коррекцию високосного года. Часы в центре сообщений в течение 24 часов или 12-часовом формате с/AM/PM индикация работы. Предоставляет два настраиваемых будильника и может установить календарь на квадратный волновой выход. Адрес и данные передаются серийно через двунаправленный автобус iec.

* Прецизионная схема напряжения и компаратор отслеживает состояние VCC для обнаружения сбоя питания, обеспечивает сброс выходного сигнала и автоматически переключается в режим ожидания, когда это необходимо. Кроме того, pin/RST отслеживается для ручного создания сброса μP.

* Чтобы сэкономить время и повысить точность, DS3231 также имеет некоторые другие функции, которые расширяют другие функции хоста системы и ряд опций. Устройство интегрирует очень точный цифровой датчик температуры, доступ к которому можно получить через интерфейс IEC * (в то же время) Точность этого датчика температуры составляет ± 3 °C. схема управления питанием на чипе может автоматически обнаруживать и управлять основным питанием и резервным питанием (т. Е. Аккумулятор низкого напряжения) Переключение между источником питания. Если основная мощность не работает, устройство может и далее обеспечивать точное время и температуру, на производительность не повлияет. При повторном питании основной мощности или возврате значения напряжения в допустимый диапазон, для перезапуска микропроцессора системы может использоваться Функция сброса на чипе.

Параметры:

* Размеры(Д * Ш * В): 38 мм * 22 мм * 14 мм (прибл.)

* Работает Напряжение: 3,3-5. 5 V

* Чип часов: Высокоточный чип часов Ds3231

* Точность часов: 0-40 градусов Цельсия, Точность составляет 2 ppm, погрешность составляет около 1 минуты

* С двумя будильниками с календарем

* Программируемый квадратный волновой выход

* Генератор часов в реальном времени, в том числе время секунд, минут, часов, даты, даты, месяца и года, и обеспечивает оплату от года до года

* Чип-датчик температуры с точностью ± 3 градусов Цельсия

* Чип памяти: AT24C32 (объем памяти 32 K)

* Интерфейс шины IIC, максимальная скорость передачи 400 кГц (рабочее напряжение 5 В)

* Может быть каскадным с другими устройствами IIC, и адрес 24C32 может быть сокращен до A0/A1/A2, чтобы изменить адрес по умолчанию до 0x57

* С перезаряжаемой батареей LIR2032, чтобы гарантировать, что часы будут двигаться нормально после выключения системы

* Упаковка: одиночная Антистатическая упаковка

Инструкции по монтажу (например, использование для Arduino Uno r3):

SCL → A5

Внесение изменений в → A4

VCC → 5 V

GND → GND

Посылка в комплект входит:

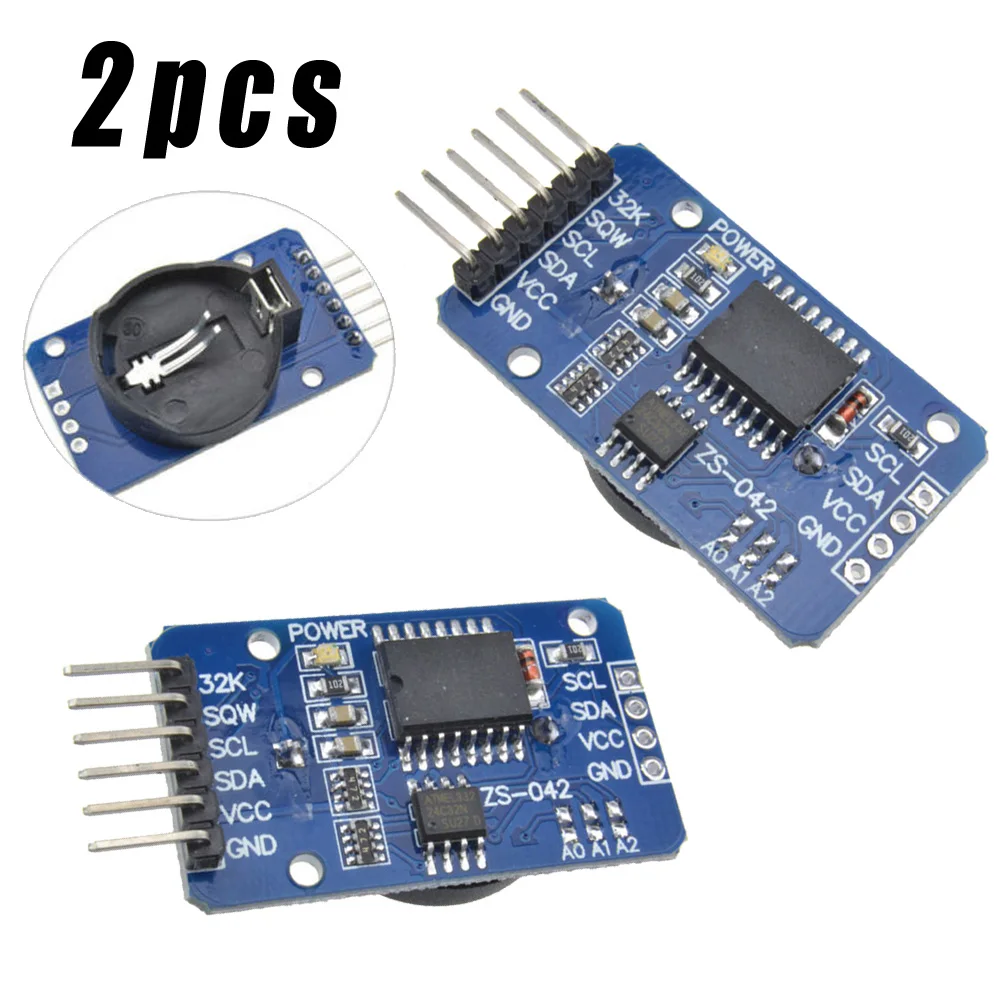

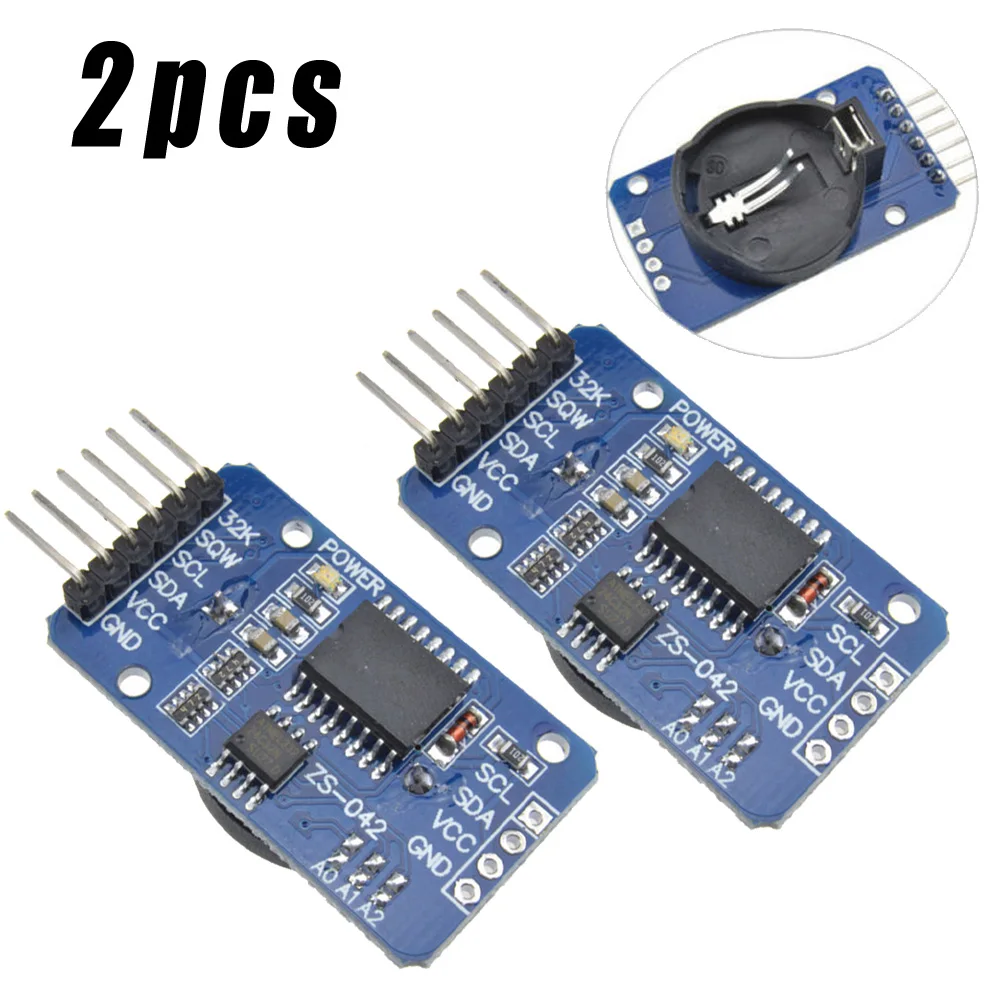

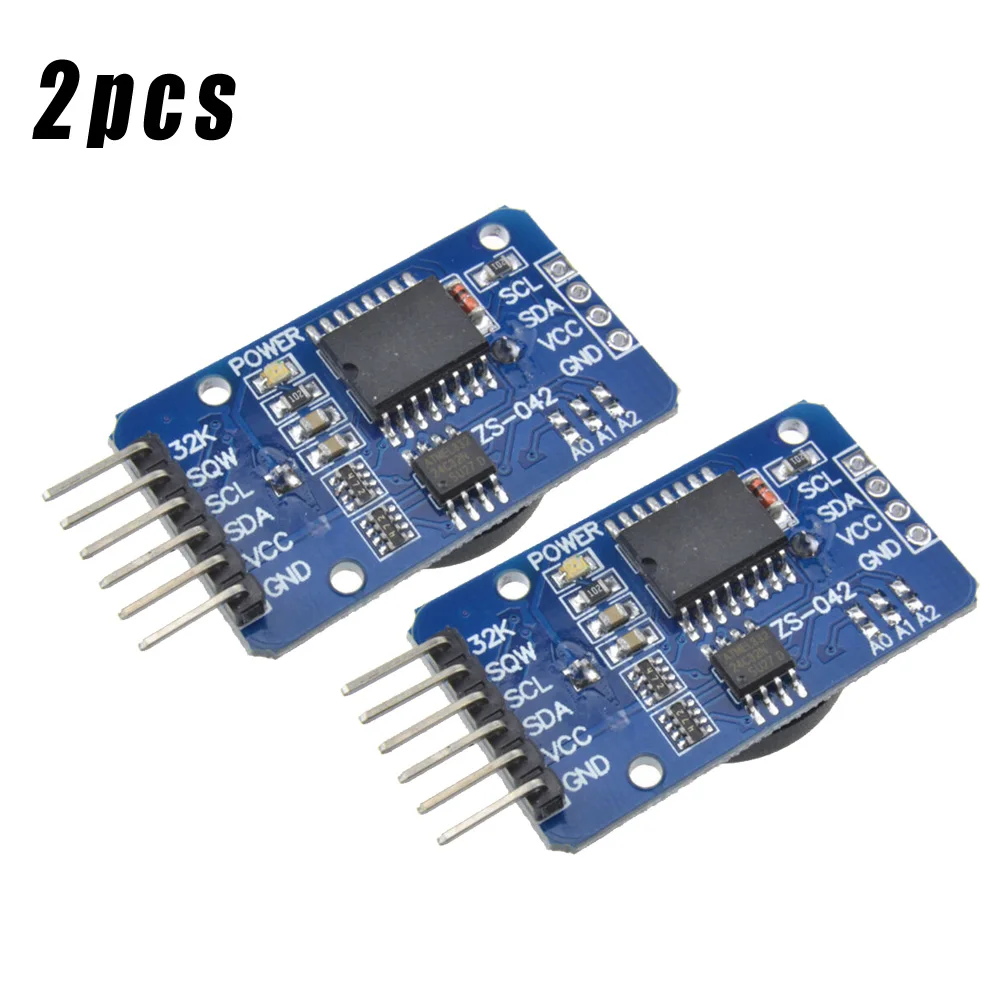

2 * DS3231 модули

Примечание:

1. Реальный цвет товара может быть s светильник ly отличаться от изображений, размещенных на веб-сайте, по причине многих факторов, таких как яркость вашего монитора и светильник яркость.

2. Возможны незначительные отклонения в измерениях вручную.
