Для бинокулярной камеры integrated IMU FPGA макетная плата USB2.0

Описание

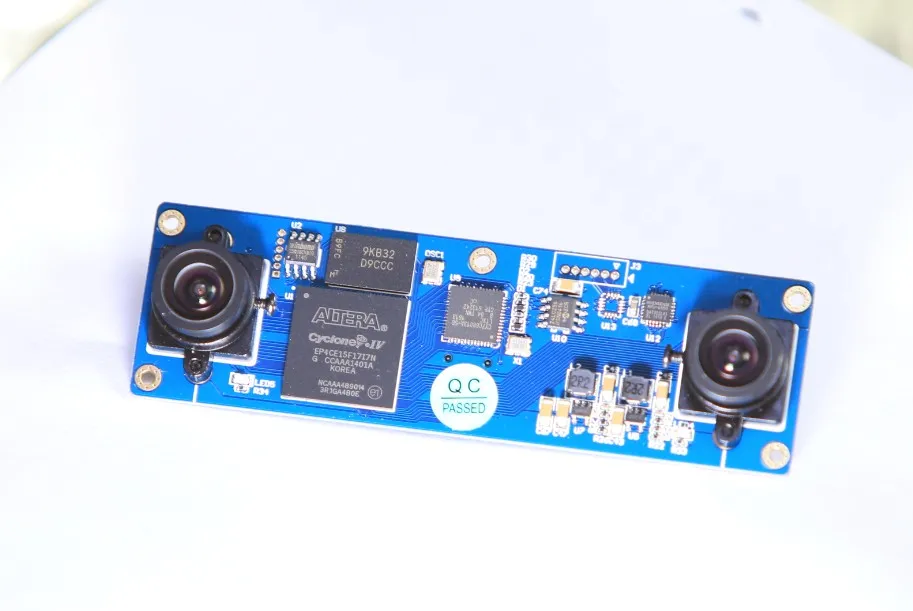

USB2.0 бинокулярная камера,

Начните с плеера, дайте плееру!

1: True SNAP shoot global shutter CMOS MT9V024 с цветными и черно-белыми модулями, цветным 650 нм объективом и черно-белым 850 нм объективом;

2: максимальное разрешение составляет 752*480x2, обычно 640*480x2 @ (15-60fps);

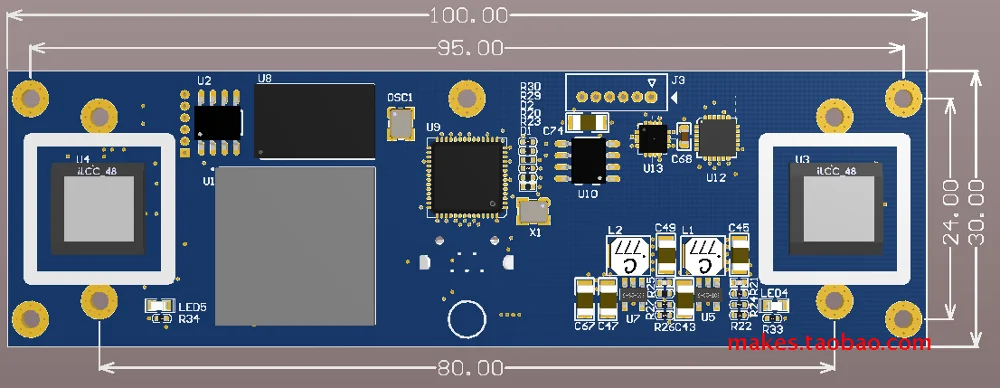

3: базовый 80 мм, BGA центр выравнивается;

4. Внешний триггер глобальной одновременной экспозиции, Точность синхронизации триггера лучше 0,1 микросекунд;

5: Стандартная диафрагма 100 градусов и широкоугольный объектив 140 градусов две спецификации;

6: USB2.0 чип CY7C68013, USB мини-интерфейс;

7:6 axis ICM20602 + цифровой компас HMC5883L;

8: Чип шифрования DS28E01;

9: FPGA EP4CE15 + 8 M * 32 бит SDRAM.

После того, как верхний компьютер камеры начинает собирать изображения, он может нажать кнопку 1 на камере, чтобы переключиться между 4 режимами в свою очередь

В этом режиме интервал экспозиции камеры фиксируется 33,33 или 20 кадров в секунду, а время экспозиции и усиление камеры автоматически настраиваются. Когда светильник Низкий, время экспозиции составляет более 300 линий (которые могут быть преобразованы в MS). "FPS составляет около 5 секунд после 1, и камера автоматически блокируется до 20 кадров в секунду. Когда время экспозиции составляет менее 300 секунд после 1 линии динамической экспозиции, камера автоматически блокируется до 33,33 fps. В этот момент пользователь устанавливает корреляцию экспозиции, которая считается неправильной. Частота выборки IMU соответствует 333,3 или 200H2

В этом режиме интервал экспозиции камеры фиксируется 33,33 или 20 кадров в секунду. FPS и другие параметры можно использовать фиксированный FPS ручной exposureTo, чтобы установить верхний компьютер; однако, если время экспозиции верхнего компьютера слишком долго, чтобы meetкогда 33,33 FPS, фаза автоматически опустится до 20 кадров в секунду. В противном случае он автоматически поднимется до 33,33 fps.33.3 или 200 Гц

В режиме максимум | интервал экспозиции камеры не фиксируется. После того, как передача изображения последнего кадра будет завершена, он начнет от FPS до | и начнет экспозицию следующего кадра. Параметры экспозиции контролируются камерой. Пользователь устанавливает фазу экспозиции

Максимум | в этом режиме интервал экспозиции камеры не фиксируется, и последняя передача изображения будет завершена от FPS

Черно-белый Видимый светильник с датчиком

Черный и белый датчик 850 нм рядом с инфракрасным отображением

Видимый светильник с датчиком цвета
