Модель
|

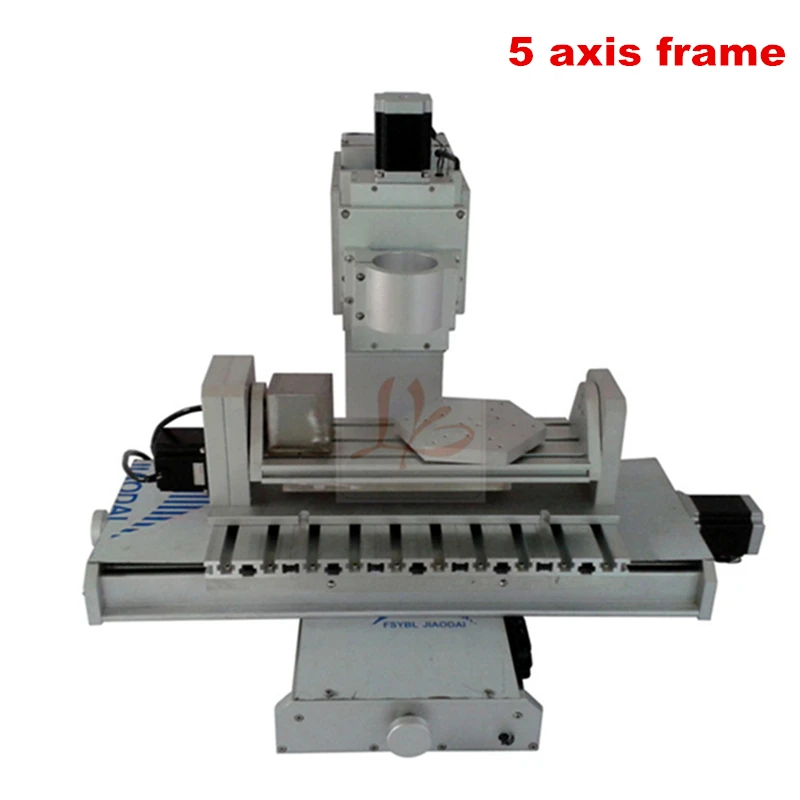

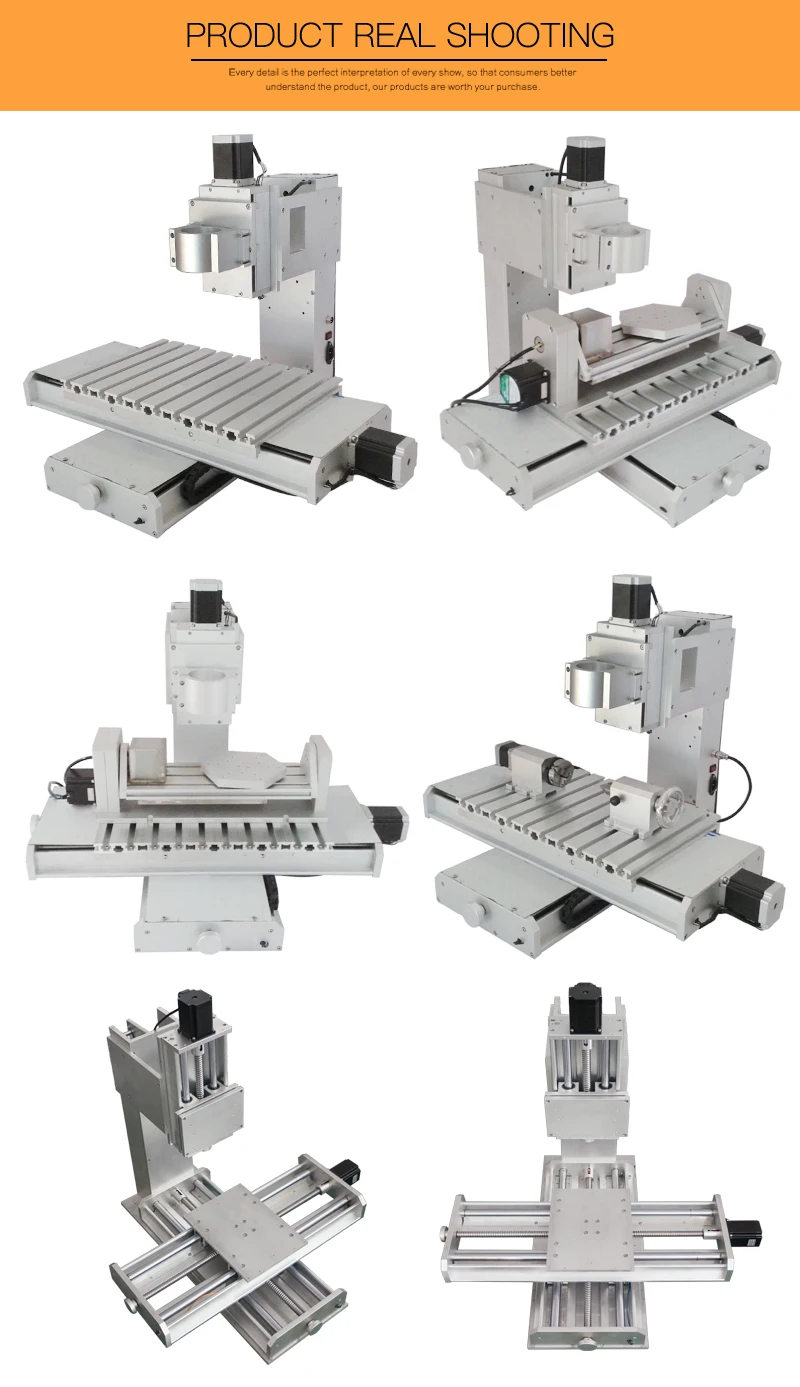

Рамка CNC типа колонки 3040
|
|
Атрибут
|
5 оси
|
|
X Y оси Z
|
√
|
|
Ось A (4-я ось)
|
Ⅹ
|
|
Ось B (5-я ось)
|
√
|
| Чистая Вес | 50 кг |
| Брутто Вес | 70 кг |
| Размер продукта | 520 (в) X660 (л) X580 (Ш) мм |
| Эффективная рабочая зона | 300x400x (150) мм |
| Точный шариковый винт | 1605 |

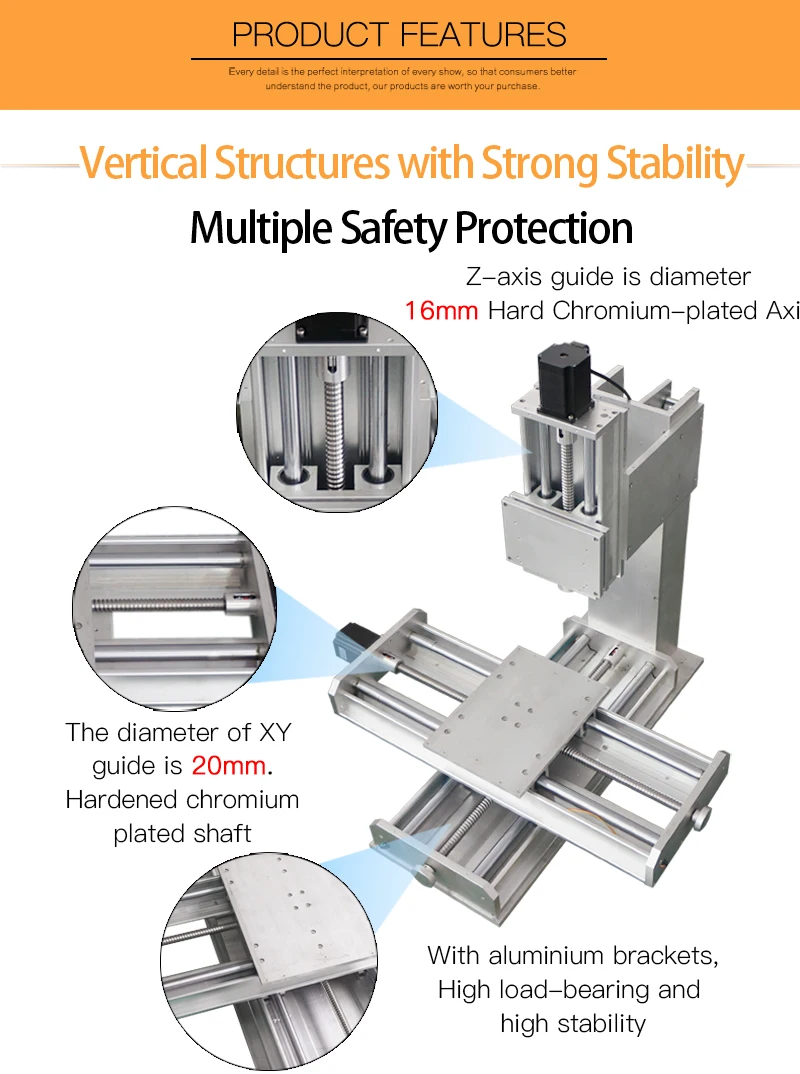

| XYZ железнодорожные материалы | Жесткий хромированный вал |
| XY диаметр рельса | 20 мм |
| Z диаметр рельса | 16 мм |
| XYZ крутящего момента | 57*78 250 унций/дюйм (2.2н/см) |
| 4th и 5th | 57*56 |
| 4-е и 5-е Передаточное отношение | 1:6 |
| Повторная точность позиционирования | 0,01 мм |
| Рабочую точность | 0,02 мм |
| XY таблицы Максимальная нагрузка | 50 кг |
| XY + A + B осевой стол Максимальная нагрузка | 15 кг |
| Багажника материал | Из нержавеющей стали |
| Приводной двигатель | 57*78 шаговые двигатели (двухфазный 4 провода) |
| Внешняя упаковка | 80*70*85 (см) |
