Для CY7C68013A модуль USB2.0 макетная плата моделирование GPIF/FIFO ram техническая поддержка

Описание

CY7C68013A модуль USB2.0 макетная плата моделирование GPIF/FIFO ram техническая поддержка

CY7C68013 USB2.0 плата разработки уровня входа

Упаковка 1: только аппаратный модуль, схема модуля PDF, нет другой информации (программное обеспечение для разработки и некоторые данные можно загрузить с официального сайта), без технической поддержки 168 юаней;

Пакет 2: аппаратный модуль + (технические данные + Техническая поддержка уровня входа) 228 юаней (без CD 218, загрузка электронной почты данных, Размер файла: 1,2 г);

Пакет 3: модуль GPIF (основной модуль) + модуль FIFO (от модуля) + (технические данные + Техническая поддержка уровня ввода) RMB 398 (без cd-rom 388, Скачать по электронной почте, размер файла: 1,2 г, предоставьте образец теста на сочетание GPIF и FIFO) (См. Рис. 1); этот пакет очень подходит для обучения использованию GPIF/FIFO CY7C68013.

I. Особенности модуля:

1. CY7C68013 USB2.0 макетная плата построена старшими инженерами с большим количеством усилий, и на официальный дизайн модуля ссылка. PCB имеет красивый внешний вид, разумный макет и дизайн, и изысканные материалы.

2. Описание оборудования:

A. Встроенный чип 2c с большой емкостью. Модуль поддерживает загрузку USB и загрузку 2c.

B. Богатые интерфейсы расширения ввода/вывода. В основном, I/O модуля подключен к банк расширения и непосредственно подключен к I/O, который не влияет на другие схемы. промышленные модули могут быть непосредственно применены к продуктам клиентов;

C, сам модуль с симулятором, может ускорить процесс разработки и помочь новичкам быстрее узнать CY7C68013 USB2.0 Чип программирование;

D. CY7C68013 USB2.0 модуль сам имеет кнопки и светодиодный свет для облегчения обучения и отладки программ;

Е. Размер модуля: 72*88 мм;

3. Описание программного обеспечения:

A. Приводятся примеры разработка микроконтроллеров.

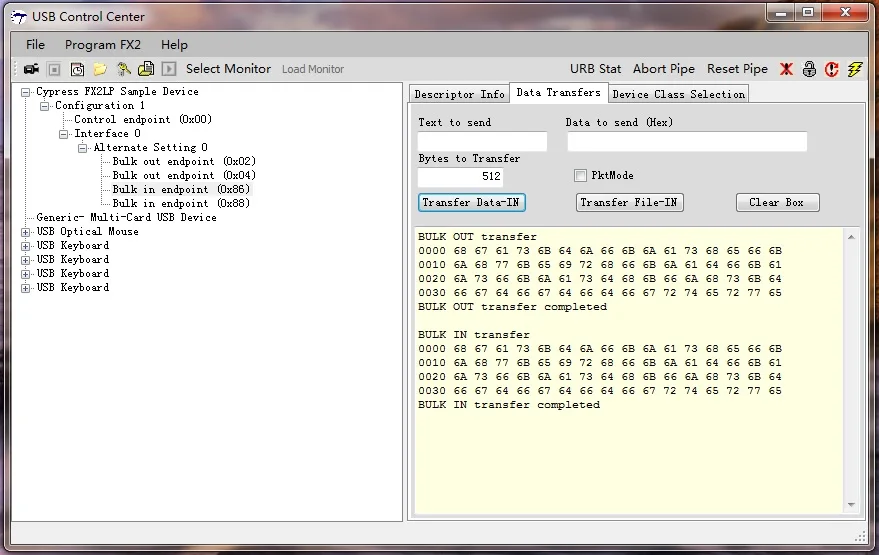

B. Предоставьте верхний Пример Разработки компьютера и добавьте другие примеры кодов.

C, предоставьте CY7C68013 программное обеспечение для разработки чипов официальные примеры и техническую информацию, экономьте также время, чтобы загрузить информацию на официальном сайте;

D. Предоставление документов для разработки на уровне входа и предоставление технической поддержки на уровне входа;

Ii. Применение модулей

1. Высокоскоростное обучение USB2.0 связи;

2. Высокоскоростная связь данных;

В-третьих, люкс

1. CY7C68013 USB 2,0 Модуль блока 1

2, пример + схема модуля (PDF) + Разработка программного обеспечения + данные CD one (10 юаней);

Характеристическая вязкость полимера. Чип Описание:

♦ Проверенный USB 2,0 USB, если высокоскоростной режим (TID #40460272)

♦ Одночиповый интегрированный USB 2,0 трансивер, Интеллектуальный SIE и улучшенный микропроцессор 8051

♦ Применимость, внешний вид и функция совместимы с FX2? Совместимые контакты? Совместимый код объекта? Функции совместимости (FX2LP является суперкомплектом)

♦ Ультра-низкая мощность: ICC не превышает 85 мА в любом режиме? Для использования на автобусах и батарейках

♦ Программное обеспечение: код 8051 для запуска из следующих компонентов:? Внутренняя ram, код 8051, скачанный через USB? Внутренняя ram, загрузка 8051 кода от EEPROM? Внешнее устройство памяти (пакет 128 pin)

♦ 16 Кб чип-код/ОЗУ данных

♦ 4 программируемые объемные, прерывающиеся и изостренные конечные точки? Параметры буфера: двойной, тройной и Четырехместный

♦ Объемная/прерывающая 64 байт оконечных точек

■ 8-битный или 16-бит внешний интерфейс передачи данных

♦ Smart media standard ECC generation

■ GPIF? подключается непосредственно к большинству параллельных интерфейсов? программируемый дескриптор формы волны и регистратор конфигурации для определения формы волны? несколько готовых (RDY) входных и управляемых (CTL) выходов поддерживаются d.48 МГц, 24 МГц или 12 МГц ЦП Рабочая частота? четыре часа на цикл обучения? 2 a USART? 3 счетчика/таймеры? расширенная система прерывания? 2 Данные указатели;

♦ Рабочее напряжение 3,3 В, вход допуска 5 В

♦ Векторное прерывание USB и прерывание GPIF/FIFO

♦ УПРАВЛЕНИЕ настройками передачи и отдельный буфер данных части данных

♦ Интегрированный контроллер I2 C, рабочая частота до 100 или 400 кГц

♦ 4 интегрированных FIFO? интегрированная логика клея и более низкая стоимость системы? 16 бит с автоматическим переключателем? мастер или рабочий прибор? используйте внешние часы или асинхронный зонд? простое подключение к интерфейсам ASIC и DSP IC
