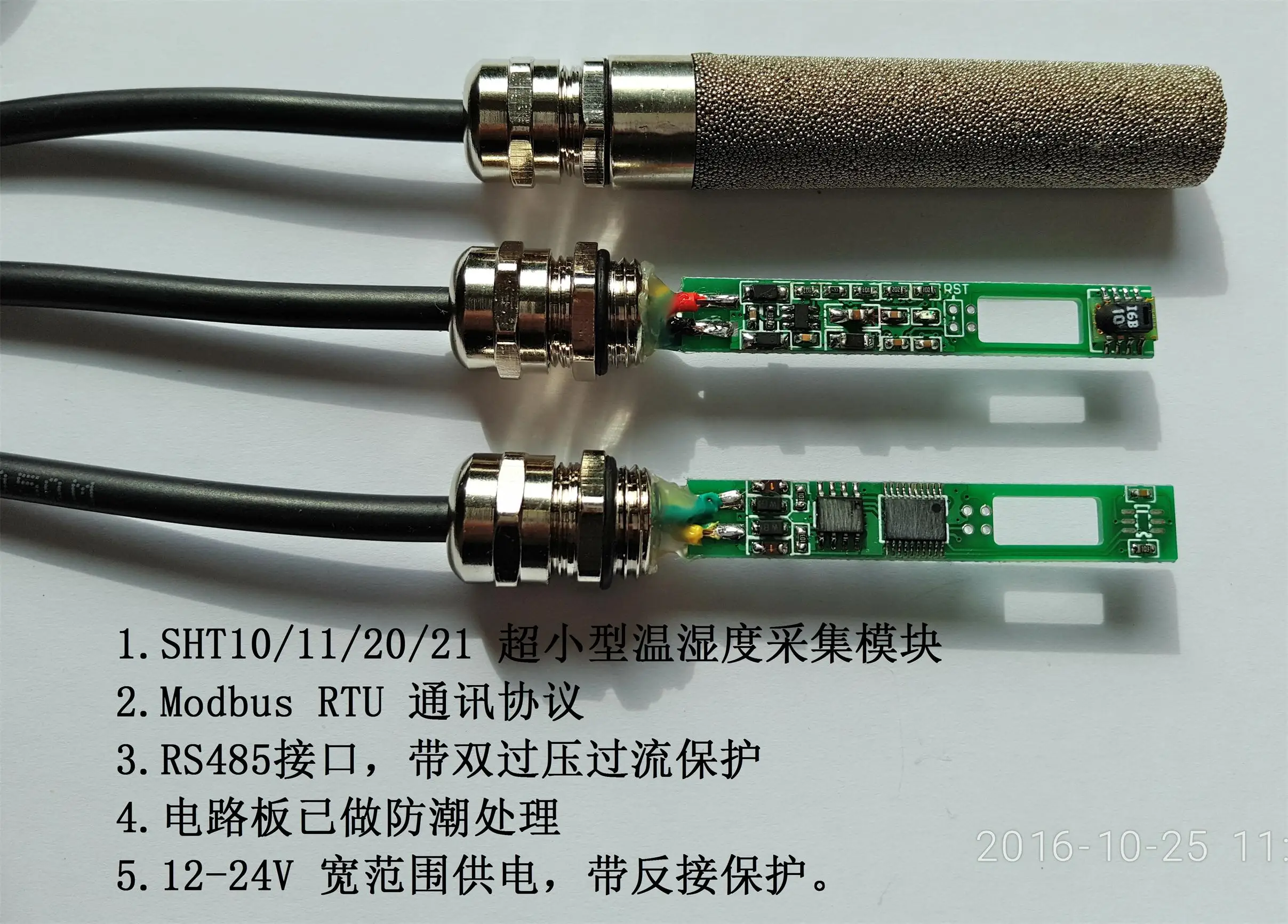

Датчик температуры и влажности sht10/20 Модуль сбора температуры и влажности Modbus RTU RS485
Покупка инструкции по уходу за изделием
1. Если есть какие-либо технические проблемы до и после покупки, пожалуйста, проконсультируйтесь напрямую.
2. Если вам нужно соответствующее программное обеспечение, соглашение и руководство по эксплуатации после покупки, пожалуйста, свяжитесь с продавцом.
3. Может быть выдан 3% общего машинного счета и 17% налогового счета на добавленную стоимость, плата за счет отдельно.
MB1TH1 ультра-маленький 1-канальный контроль температуры и влажности модуль
Глава 1 Введение продукта
A. Обзор
MB1TH1 1-канальный датчик температуры и влажности модуль сбора принимает швейцарская SENSIRION импортированный оригинальный и аутентичный датчик температуры и влажности SHT10, которая имеет высокую точность и Хорошая последовательность в приобретении. данные о температуре и влажности, собранные модулем, выводятся через интерфейс RS485. модуль принимает modbus-rtu связь, которая может быть адаптирована к ПЛК, экран человека-машины, DCS и различные конфигурации программного обеспечения.
Он используется для сбора данных о температуре и влажности холодного хранения, овощных теплиц, животноводства, мониторинга промышленной среды, мониторинга температуры и влажности зерновых, сбора и контроля различных данных о температуре окружающей среды и влажности и т. Д.
2. Характеристики
1. Оригинальный ультра-маленький и интегрированный модуль датчика влажности высокой температуры удобен для сетевой сети и проводки.
2. Принимает Швейцарский датчик температуры и влажности SHT10, с высокой точностью и хорошей консистенцией.
3. Используя стандартный протокол modbus-rtu, он может быть адаптирован к ПЛК, экрану человека-машины, DCS и различным программным обеспечением конфигурации.
4. Защита связи: интерфейс вывода сигнала связи RS485 принимает двойную защиту от перенапряжения по току.
5. Защита полярности источника питания.
3. Технические показатели
Проект
Параметр
Входной сигнал температуры и влажности
1. Входной канал: 1 канал сбора сигналов температуры и влажности
2. Тип датчика: SHT10 (Swiss SENSIRION)
3. Частота дискретизации: сбор сигнала каждые 5 мс.
4. Диапазон измерения: температура-50 ~ 80 ℃ влажность 0-100% (RH) Относительная влажность
5. Разрешение: температура 0,1 ℃ влажность 0.1% (RH)
6. Точность: температура 0,5 ℃ влажность ± 5% (RH)
Сигнализация
1. Пьезоэлектрический сигнал тревоги
RS485
В коммуникационная мощность
1. Протокол связи: modbus-rtu
2. Тип интерфейса: RS485 связь, выходной интерфейс принимает перенапряжение перегрузки по току двойная защита
3. Скорость передачи: 1200, 2400, 4800, 9600bps
4. Проверка: без проверки, даже проверки, нечетная проверка
5. Режим настройки: адрес модуля, скорость передачи и проверка бит могут быть установлены программным обеспечением
Размер модуля
Φ 15 мм * 80 мм
Рабочая среда
Температура:-50 ~ + 80 ℃ Влажность: 0 ~ 100% (без конденсации)
Рабочее Электропитание
1. Напряжение питания: 10 В ~ 16 в широкий диапазон питания, с защитой от полярности источника питания
2. Потребляемая мощность: менее 0,2 Вт
Четыре. Внешний вид продукта
5. Модуль Индикатор светильник и переключатель функции Описание
1. Переключатель сброса в верхней левой части модуля
A. Когда параметры связи (адрес модуля, скорость передачи данных, контрольный бит) не являются известными или параметры связи искажены, и параметры связи не могут быть установлены с модулем связи, Решение состоит в том, чтобы сбросить параметры связи; мы коротко замыкали датчик пинцетом или одножильный жесткий медный провод в двух точках в течение 5 секунд; используйте тестовое программное обеспечение для чтения свойств модуля и проверки правильности запроса на перезапуск. Если есть запрос на перезапуск, это означает, что параметры связи были сброшены. При перезапуске модуля после выключения питания параметры связи модуля будут сброшены.
B. Сброс параметров связи: Адрес: 1. Скорость передачи: 9600bps, бит проверки: нет.
Шесть. Стандартная схема подключения
Серийный номер
Цвет
Применение инструкции
1
Красный
Мощность питания +
2
Черный
Право
3
Белый
RS485 B
4
Цвет: желтый
RS485 a.
Семь. Схема блока
Во второй части описывается Протокол регистрации и связи Modbus
A. Код функции MODBUS и диапазон адресов, поддерживаемый модулем
Тип регистра
Диапазон адресов
Функция код
Функция описание размера
Вход регистр
30001-30004.
0x04 h
Считывает один или несколько входных регистров
Держите регистр
40033-40037.
40065-40076.
0x03 h
Считывает один или несколько записей удержания
0x06 h
Запись данных в регистр удержания
2. Описание определения регистрации
1. Входной регистр (код функции: 0x04 H)
Адрес
Параметр
Чтения/записи
Минимального значения
Максимальная
Инструкции
30001
Температура
Только для чтения
-500.
800
Температура 0,1 ℃/бит
30002
Влажность
Только для чтения
1000
Значение влажности 0.1% (RH)/бит
2. Вести регистр (код функции: 0x03 H, 0x06 H, 0x10 H)
Адрес
Параметр
Чтения/записи
Минимального значения
Максимальная
Инструкции
40065
Тип устройства
Только для чтения
256
10 (MB1TH 1 канальный модуль сбора температуры и влажности)
40066
Положение оборудования
Только для чтения
0x0101
Bit4: сброс состояния ключа
Bit0: флаг запроса сброса модуля
40069
Версия продукта
Только для чтения
65535
Аппаратная версия (обувь на высоком каблуке 8-бит) + версия программного обеспечения (Ближний свет 8-бит)
40070
Информация о товаре
Только для чтения
65535
Год (8) + номер партии (8)
40071
Модуль адреса
Чтения/записи
1
247
-1 шт. (по умолчанию)
40072
Скорость передачи данных
Чтения/записи
7
0 (1200) 1 (2400) 2 (4800) 3 (9600) по умолчанию 4 (19200) 5 (38400) 6 (57600) 7 (115200)
40073
Контрольные цифры
Чтения/записи
2
0 (без проверки) по умолчанию 1 (даже проверка) 2 (нечетная проверка)
3. Значение выборки температуры и влажности (30001-30004) преобразуется в метод расчета фактических данных
1. Расчет Описание
AI Тип входного сигнала
Диапазон измерений
Разрешение дисплея
Фактическое значение расчет
Температура
-50 ~ 80 ℃
0,1 ℃
Каждый номер составляет 0,1 ℃
Влажность
0 ~ 100%
0.1%
Значение влажности 0.1% (TH)/bit
2. Примеры расчета
Если число, считываемое по каналу 0 (30001), составляет 623, то фактическая температура канала 0 составляет 623/10 = 62,3 ℃
Если число, считываемое в канале 0 (30002), составляет 123, то фактическая влажность в канале 0 составляет 123/10 = 12.3%
Четыре. Пример связи Modbus RTU
Пример считывания данных о температуре и влажности (адрес модуля: 1)
TX-01 04 00 00 00 02 71 сертификатом от сертификационной
RX: 01 04 04 00 99 02 78 2A E9
Раздел iii Конфигурация продукта
A. Связь настройки
1. Заводские параметры связи по умолчанию
Проект
Адрес регистра
Инструкции
Значение по умолчанию
Адрес
40071
-1 шт. (по умолчанию)
1
Скорость передачи данных
40072
0 (1200) 1 (2400) 2 (4800) 3 (9600) 4 (19200)
5 (38400), 6 (57600) 7 (115200).
3
Контрольные цифры
40073
0 (без проверки) по умолчанию 1 (даже проверка) 2 (нечетная проверка)
Скорость передачи информации в
---
Не настраивайте
Восемь
Стоп-бит
---
Не настраивайте
1 a
2. Сброс параметров связи
1) Почему сбросить Параметры связи:
А) пользователь не мог связаться с модулем.
Б) Пользователь по ошибке определил параметры связи и не может связаться с модулем.
2) как сбросить параметры связи
A) нажмите и удерживайте светильник сенсорный переключатель на правой стороне модуля для более чем 5 секунд, до тех пор, пока красный индикатор светильник модуля [POW/комплект] светильник s, затем отпустите светильник сенсорным переключателем.
Б) Параметры связи модуля были сброшены до значения по умолчанию после отключения питания и перезарядки.
3. Пример установки параметров связи
А. Современные параметры связи: Адрес: 1. Скорость передачи данных: 9600bps
B. Параметры связи: Адрес: 2. Скорость передачи: 19200bps
С. Организуйте написанную команду, используя код функции 0x10 для организации команды.
Проект
Количество байт
Данных
Адрес
1
0x01
Функция код
1
0x10
Начальный адрес
2
0x0046
Регистрационный номер
2
0x0003
Количество байт
1
0x06
Для передачи данных-1 шт.
2
0x0002
Более точных измерений 2
2
0x0004
Данные по в общей сложности 3
2
0x0000
Проверка CRC
2
0 x3c4a
D. Организованная отправки инструкции по уходу за изделием 01 10 00 46 00 03 06 00 02 00 04 00 3C 4A
