Для FeelElec DDS генератор 3," lcd DDS двухканальный генератор сигналов Генератор импульсных сигналов функция источник генератор

Двухканальная функция/генератор сигналов произвольной формы-это высокопроизводительный, экономичный и многофункциональный генератор сигналов, который интегрирует функции генератора сигналов, генератора произвольной формы, Генератор импульсных сигналов, генератор шума, счетчик и частотомер. Он принимает крупномасштабные FPGA интегральной схемы и высокоскоростной микропроцессор MCU, нарушений внутренней цепи использует высокоточный активный кристаллический осциллятор в качестве справочных данных и сигнала имеет высокую стабильность. Он имеет полностью независимый двухсторонняя DDS генератор сигналов и четырехходовой ttl Уровень выходного сигнала, который может генерировать предустановленных сигнала сигналов, таких как Синусоидальная волна, квадратная волна, треугольная волна, пилообразный сигнал, пульсовой волны, и четырёхъядерный 64-разрядный процессор группа самостоятельно пользователем определенной формы волны. Инструмент прост в использовании, превосходный технический индекс и идеальное сочетание многих функциональных характеристик в генерации сигнала, сканировании формы волны, измерении параметров и использовании, что помогает пользователям быстрее выполнять рабочие задачи. Действительно отличное испытательное и измерительное оборудование для электронных инженеров, электронных лабораторий, производственных линий, обучения и научных исследований.

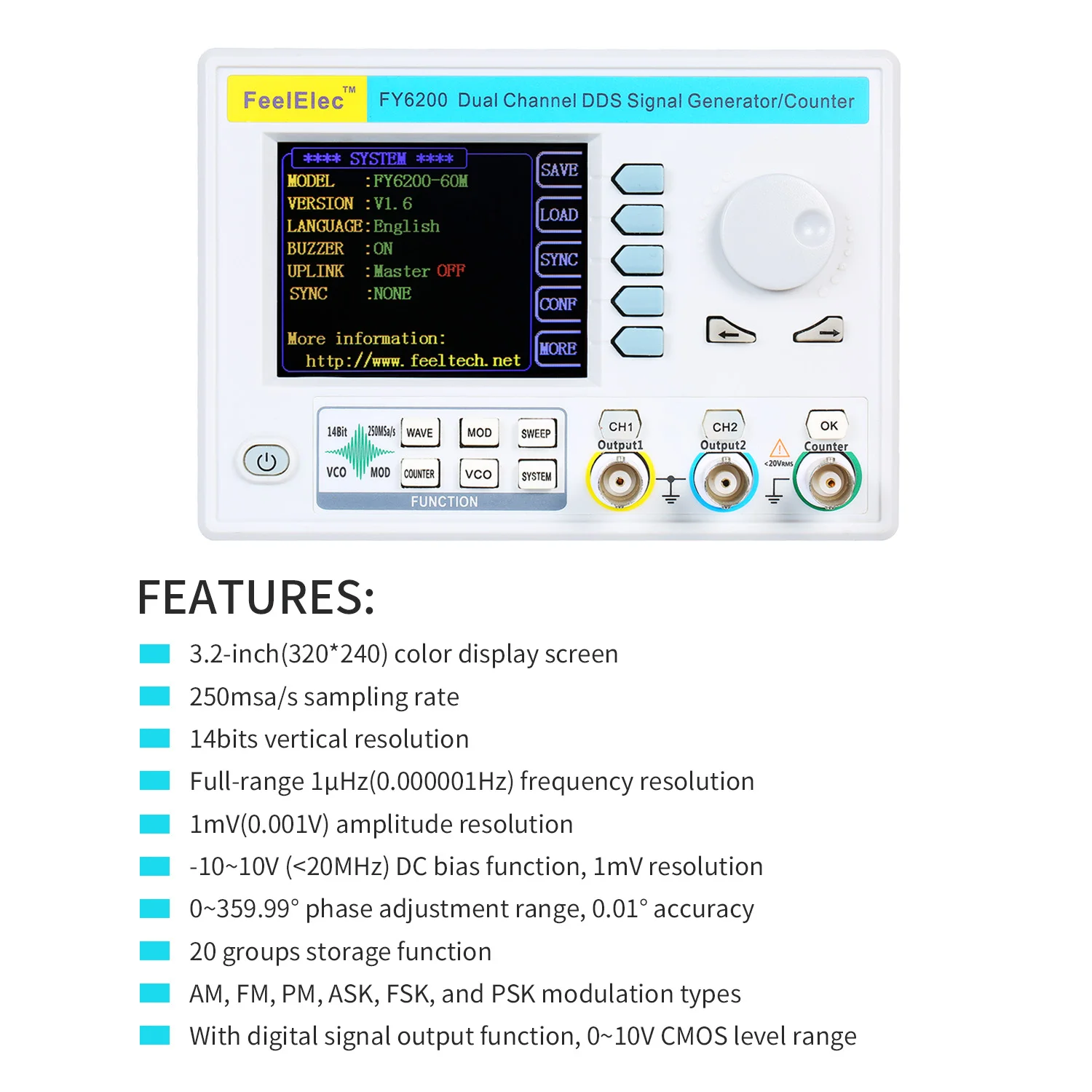

Особенности:
Двухканальная функция: Максимальная выходная частота 60 МГц (синусоида), частота дискретизации 250 MSA/s, разрешение по вертикали 14 бит.
Высокая надежность: технология прямого цифрового синтеза DDS используется для получения точных, стабильных и низких искажений выходных сигналов. Крупномасштабная интегральная схема, технология поверхностного монтажа, высокая надежность и длительный срок службы.
Компактность и безопасность: устройство принимает встроенную панель из АБС-пластика, которая удобна для интеграции с оборудованием пользователя и проста в установке. Все выходы сигнала могут работать в условиях короткого замыкания нагрузки 60 с и более.
Экран дисплея: с помощью цветного экрана 3,2 дюйма (320*240) для отображения параметров формы волны двух каналов одновременно.
Двухканальный выход: полностью независимый двухканальный выход (эквивалент двух автономных источников сигнала), который может работать синхронно и разность фаз может быть точно скорректирована.
Стандартная функция отслеживания каналов: когда отслеживание включено, все параметры двух каналов могут быть обновлены в соответствии с настройкой пользователя одновременно.
Высокая точность частоты: точность частоты может достигать 10-6 заказов. И разрешение частоты в полном диапазоне составляет 1 μгц (0,000001 Гц).
Непрерывная Регулируемая ширина импульса и частота импульсной волны: диапазон регулировки 20ns-1s. Амплитуда импульса может непрерывно регулироваться между 0 ~ 10 в, а точность регулировки составляет 0,001 в.
Без ограничения диапазона: Полный диапазон частот не делится на переключатели передач, настройки с программным управлением.
Функция сканирования: он может сканировать четыре свойства сигнала: частота, амплитуда, смещение и рабочий цикл. И имеет два режима сканирования: линейное сканирование и логарифмическое сканирование. Время сканирования может достигать 999,99 с, старт и конец сканирования можно установить произвольно.
Функция серийного вывода: есть ручной триггер, внутренний триггер CH2 и внешний триггер для ваших опций, он может выводить 1 ~ 1048575 импульсных поездов.
Функция изменения произвольной формы волны: он может изменить произвольную форму волны на ПК и загрузить на приборную выходную форму волны.
Функция хранения: в нем можно хранить 20 групп параметров состояния прибора, заданных пользователем, и позвонить и снова появиться в любое время.
Технические характеристики:

ЧастотаХарактеристики
Модель изделия	FY6200-60M
Синусоида	0 ~ 60 МГц
Прямоугольная волна	0 ~ 25 МГц
Треугольная волна	0 ~ 10 МГц
Пульсовой волны	0 ~ 10 МГц
Произвольная волна	0 ~ 10 МГц
Ttl/CMOS Цифровая волна	0 ~ 20 МГц
Минимальный импульсный Ширина	20ns (минимальная Регулируемая ширина всех типов импульсной волны может достигать 20ns)
Мин. Разрешение на всех частотных диапазонах	1μHz (минимальное разрешение весь диапазон частот может достигать 1μHz, таким образом, чтобы обеспечить регулировку точность работы данного устройства с высокой частотой. Например, он может выдавать Высокоточный сигнал 10,000000000001 МГц).
Точность частоты	± 20ppm
Стабильность частоты	± 1 ppm/3 часа
Характеристик формы волны

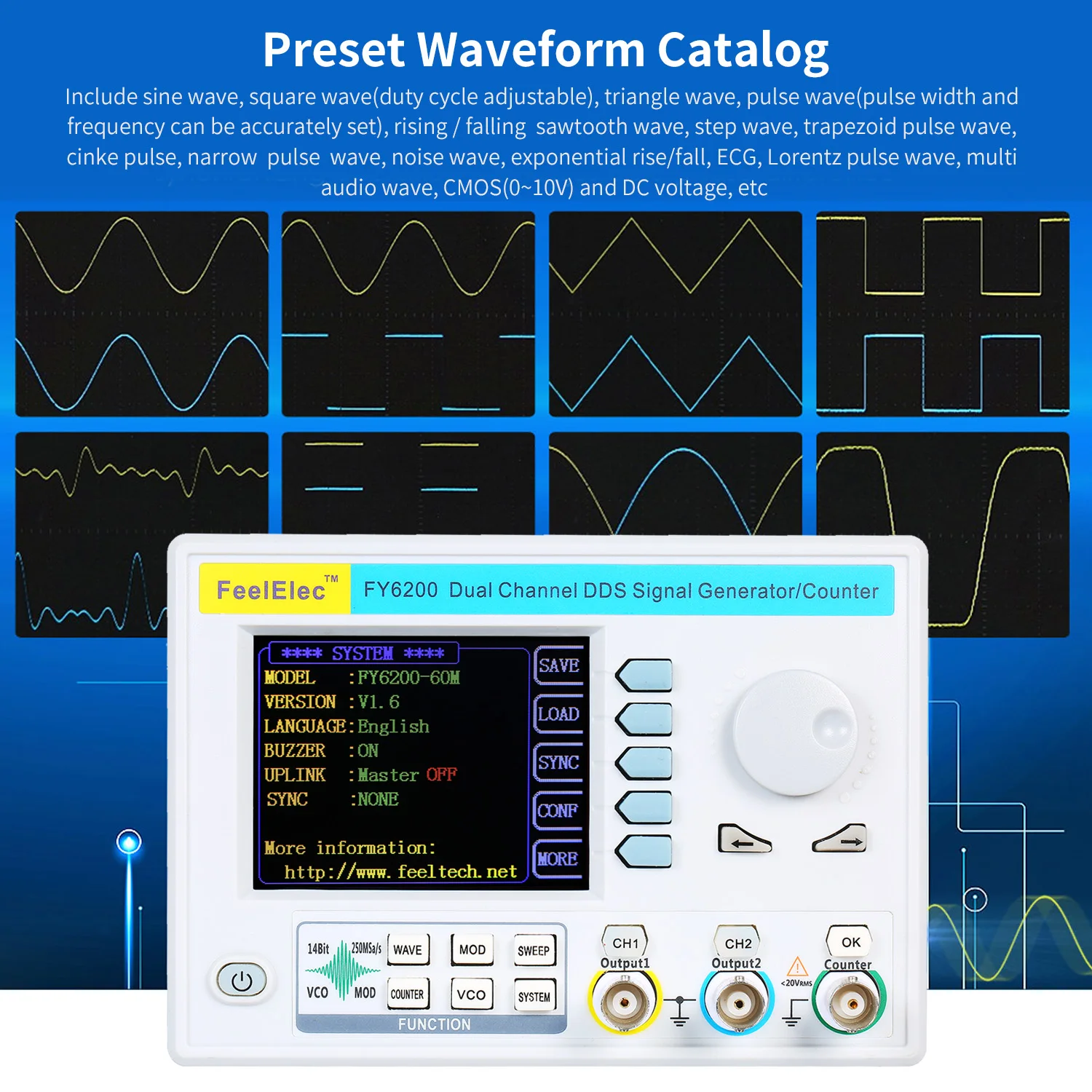

Сигналов каталог	Синусоидальная волна, квадратная волна (рабочий цикл регулируется), импульсная волна (ширина импульса и время цикла можно точно установить), треугольная волна, восходящая sawtooth волна, падающая sawtooth волна, CMOS волна, уровень постоянного тока, половинная волна, полная волна, положительная лестничная волна, анти лестничная волна, exponential rise, exponential fall, Lorentz пульсовой волны, мульти звуковой волны, нерегулярные шума волна, ЭКГ волна, в форме трапеции, пульсовой волны, cinke пульсовой волны, узкие пульсовой волны, гауссовый белый шум волны, амплитуда модуляции волна, частота модуляции волна, и 64 опеределяемый пользователем волны.
Энергонезависимое хранилище (64)	64 пользовательских произвольных формы волны могут быть сохранены
Сигналов Длина	8192 точек (8 K точек) * 14 бит
Частота дискретизации	250MSa/s
Вертикальный Разрешение	14 бит
Синусоида	Гармоническое подавление Системы	≥50 дБ (<1 МГц); ≥45 дБ (1 МГц ~ 20 МГц);
	Суммарный коэффициент гармонических искажений	<0.5% (20 Гц ~ 20 кГц, 0dBm)
Квадратная и пульсовой волны	Роста и падения времени	≤7ns (VPP <5 V)
	Выброс	≤5%
	Рабочий цикл диапазон регулировки	0.01% ~ 99.99% (разрешение 0.01%)
Пилообразный сигнал	Линейность	> 98% (0,01 Гц ~ 10 кГц)
Выход характеристики
Амплитуда (VPP)	Frequency≤10MHz	10 МГц <Frequency≤20MHz	Частота> 20 МГц
	1mVpp ~ 20Vpp	1mVpp ~ 10Vpp	1mVpp ~ 5Vpp
Амплитуда Разрешение	1mV
Амплитуда стабильности	±0. 5%/5 часов
Амплитудно-это действительно плоский экран	± 5% (<10 МГц); ± 10% (> 10 МГц);
Сигналов Выход
Выход сопротивление	50Ω±10% (Типичный)
Защита	Все выходные клеммы сигнала могут работать более 60 с в условиях короткого замыкания нагрузки
DC офсетная печать
Офсетная печать диапазон	Частота ≤20 МГц: ± 10 В; Частота> 20 МГц: ±2. 5 В
Офсетная печать Разрешение	1mV (минимум)
Фазы Особенности
Диапазон регулировки	0 ~ 359,99 °
Минимальный Разрешение	0,01 °
TtlВыход
Ttl уровень амплитуды	> 3Vpp
Разветвителя коэффициент	> 8 ttl нагрузки
Время нарастания/спада	≤10ns
КМОП-матрицаВыход
Низкое электро уровня	<0,3 V
Высокая электрический уровень	1 V ~ 10 V
Время нарастания/спада	≤18ns
Внешние измерения Функция
Функция	Он может измерять частоту, период, положительную/отрицательную ширину импульса и рабочий цикл внешнего сигнала
Вход сигнала Напряжение диапазон	2Vpp ~ 20Vpp
Функция из Частотомер	Диапазон измерения частоты	0,01 Гц ~ 100 МГц
	Точность измерения	Время ворот 1 s, 10 s, 100 s три скорости регулирования
Счетчик Функция	Диапазон измерений	0-4294967295
	Подсчитывая режим	Руководство по эксплуатации
Импульсный Ширина измерения	10ns разрешение, максимальное измеряемое 20 с
Измерение цикла	10ns разрешение, максимальное измеряемое 20 с
Развертки Функция
Перевозчик сигнала	Синусоидальная волна, квадратная волна, sawtooth волна, произвольная волна (без напряжения постоянного тока)
Развертки Тип	Линейная развертка, логарифмическая развертка
Развертки направление	Портативными устройствами, туда и обратно
Развертки объекта	Частота, амплитуда, смещение, рабочий цикл
Время развертки	0,01 S ~ 999,99 S/шаговый
Диапазон настройки	Произвольная Настройка начальной и конечной точек
Диапазон развертки	Определяются развертки настройка параметров соотношение цена/качество
Функция VCO (контроль напряжения на выходе)
Диапазон модуляции сигнала на вход	0 ~ 5В
ГУН сигнала Частотный диапазон	0-1000 Гц
ГУН Управление объекта	Частота управления напряжением (VCF), амплитуда управления напряжением, смещение управления напряжением, коэффициент управления напряжением
ГУН Особенности	Амплитуда модуляции (ам) или частота модуляции (FM) могут быть выполнены с помощью внешнего аналогового сигнала
Модуляции Функция
Модуляции Тип	AM, FM, PM, ASK, FSK, PSK
Перевозчик сигнала	Синусоидальная волна, квадратная волна, треугольная волна, Пилообразная волна, произвольная волна (за исключением напряжения постоянного тока)
АМ
Источник света	Внутренний (CH2)/внешний (счетчик)
Модуляции сигналов	Синусоидальная волна, прямоугольная волна, Треугольники волна, пилообразный сигнал, произвольная волна
Глубина модуляции	0% до 100%
Частота модуляции	Внутренний: 1μгц ~ 1 МГц; внешний: 1μгц ~ 2 кГц;
FM
Источник света	Внутренние (CH2)/Внешний (стойка)
Модуляции сигналов	Синусоидальная волна, квадратная волна, треугольная волна, Пилообразная волна, произвольная волна
Частота модуляции	Внутренняя часть: 1μHz ~ 1 МГц; внешний: 1μHz ~ 2 кГц;
PM
Источник света	Внутренний (CH2)/внешний (счетчик)
Модуляции сигналов	Синусоидальная волна, прямоугольная волна, Треугольники волна, пилообразный сигнал, произвольная волна
Точности фазового сдвига диапазон	0 ° ~ 360 °
Частота модуляции	Внутренняя часть: 1μHz ~ 1 МГц; внешний: 1μHz ~ 2 кГц;
Спросить
Источник света	Внутренние (CH2), руководство по эксплуатации
Модуляции сигналов	50% рабочий цикл квадратной волны
Ввода частоты	1μHz ~ 10 МГц
FSK
Источник света	Внутренний (CH2), ручной
Модуляции сигналов	50% рабочий цикл квадратная волна
Ввода частоты	1μHz ~ 10 МГц
PSK
Источник света	Внутренний (CH2), ручной
Модуляции сигналов	50% рабочий цикл квадратной волны
Ввода частоты	1μHz ~ 10 МГц
Burst Функция
Перевозчик сигнала	Синусоидальная волна, прямоугольная волна, Треугольники волна, пилообразный сигнал, произвольная волна (за исключением напряжение постоянного тока)
Счетчик импульсов	1 ~ 1048575
Серийную съемку	Распыления вручную, Внутренний взрыв (CH2), мини-разъем для наушников, внешний взрыв (стойка)
Общие характеристики
Дисплей	Тип	3,2 дюйма, TFT цветной ЖК-дисплей дисплей
Хранение и нагрузки	Количество	В общей сложности 20 блоков
	Расположение	От 01 до 12 (включение питания по умолчанию для ввода параметров местоположения 01)
Разъем	Интерфейс режим	USB к последовательный интерфейс
	Связь скорость	115200bps
	Связь протокол	С помощью командной строки, Соглашение открыто
Питание	Напряжение диапазон	AC100V ~ 240 V
Технология производства	Технологии поверхностного монтажа, крупномасштабной интегральной схемы, высокая надежность и длительный срок службы
Предупреждение тон	Пользователи могут включать и выключать ТВ через программу настройки
Эксплуатационные характеристики	Все кнопки работают, а ручка корректируется непрерывно.
Защита окружающей среды Состояние	Температура: 0 ~ 40℃, влажность: ﹤80%
Тип штекера:	Штепсельная Вилка европейского стандарта/штепсельная вилка американского стандарта/штепсельная вилка европейского стандарта(По желанию)
Товар Размеры	150*105*30 мм/5,91*4,13 * 1.18in
Товар Вес	516g/18,23 oz
Посылка Размеры	644g/22,71 oz
Посылка Размеры	19,5*17*7,5 см/7,68*6,69 * 2.95in

Посылка список:
1 * генератор сигналов
1 * Мощность кабель
1 * USB кабель для передачи данных
1 * BNC-BNC кабель
2 * Кабель BNC-Clip
