Введение

FPU1 FTDI USB JTAG программатор предназначен для программирования ппвм Xilinx/CPLD/FLASH ICs. Он также используется для программирования других устройств JTAG. Он прост в использовании, имеет небольшие размеры и поддерживает широкий диапазон напряжений цепи Vref JTAG. Руководство для этого программиста включает пошаговые инструкции для программирования XILINX устройств.

Особенности

· FTDI FT2232 USB контроллер

· Буферный порт для программирования JTAG устройств. Vref 1,65-5,5 В

· Программист работает на 5 В от USB

· 2,54 мм Шаг 6 pin Заголовок JTAG

· Маленький 25x25 (мм) PCB контур

· С включенным кабелем и адаптером, он может быть подключен к любому разъему шаг 2,54 мм и к стандартному разъему XILINX шаг 2 мм

Инструкции

FPU1 FTDI USB JTAG программист имеет FTDI FT2232 USB контроллер на плате. Порт A FT2232 настроен как интерфейс JTAG. Он подключен к буферной IC. Они необходимы для усиления тока вождения и расширения поддерживаемых уровней напряжения. Буфера IC подключены к 6 pin Заголовок JTAG J2, с 2,54 мм шаг. Программист работает на 5 В от USB, но все же, внешнее Vref JTAG напряжение должно быть подключено. Vref напряжение должно совпадать с JTAG сигналами напряжения. Программист может работать с Vref от 1,65 в до 5,5 В. Это включает 1,8 в, 2,5 в, 3,3 В и 5 в стандартные уровни сигнала. Пока вы можете найти правильное программное обеспечение, вы можете программировать любое JTAG устройство с этим программатором.

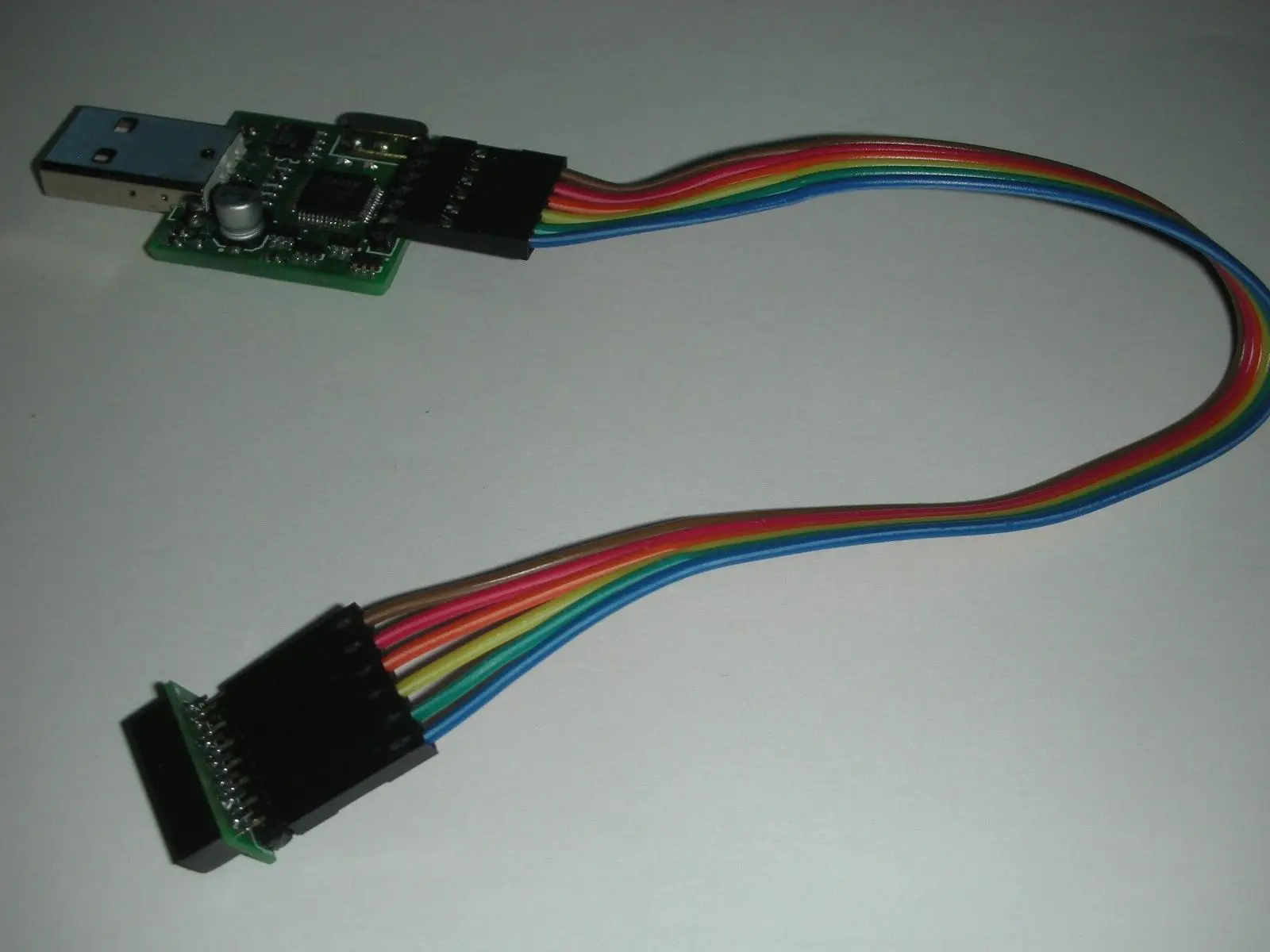

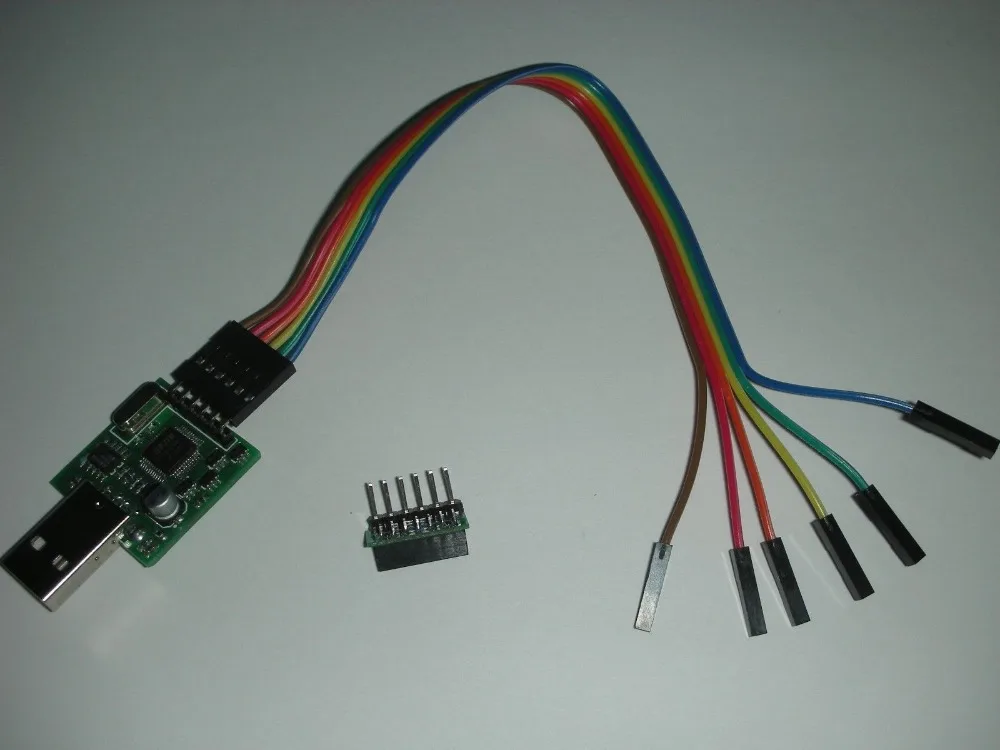

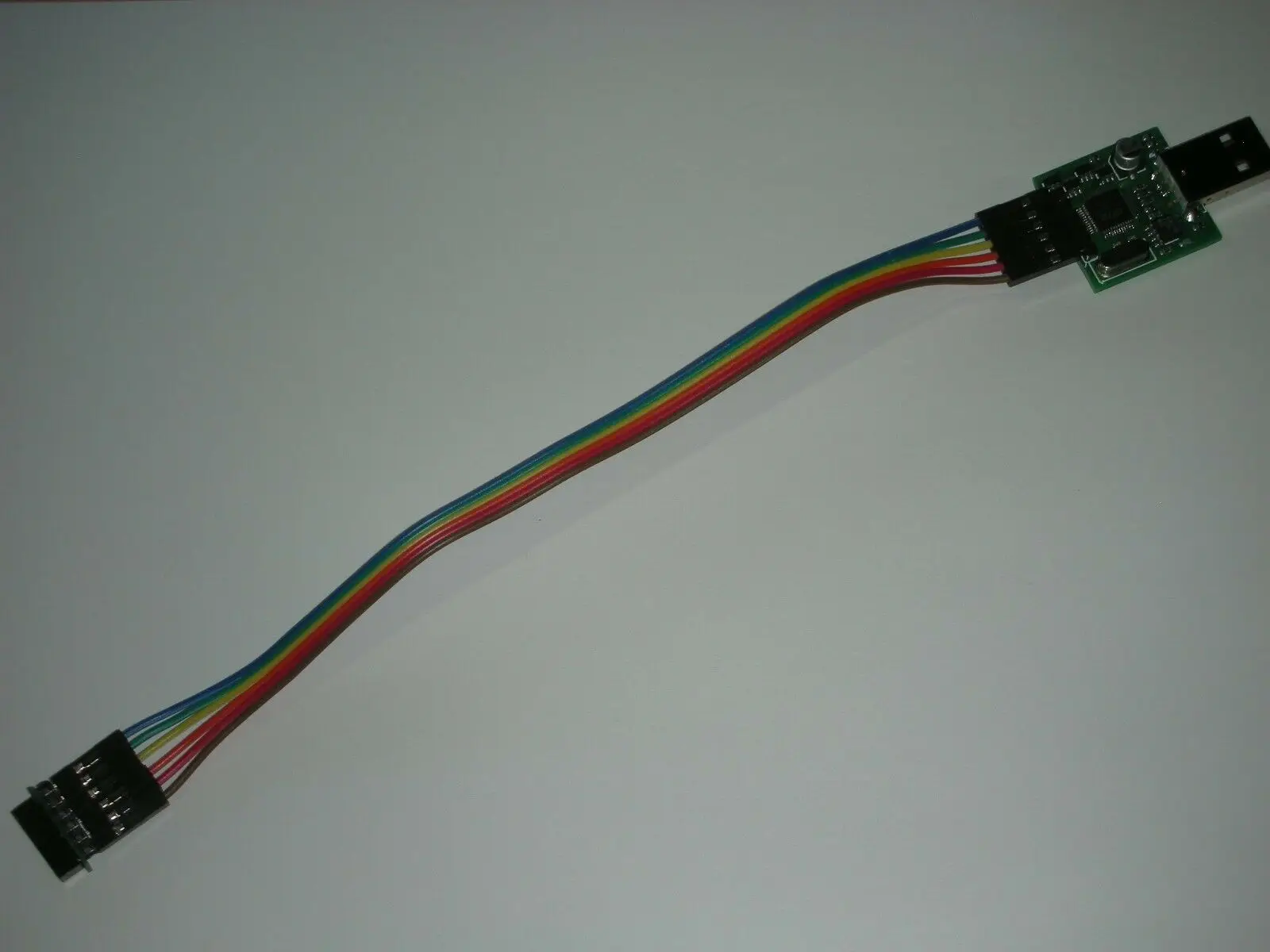

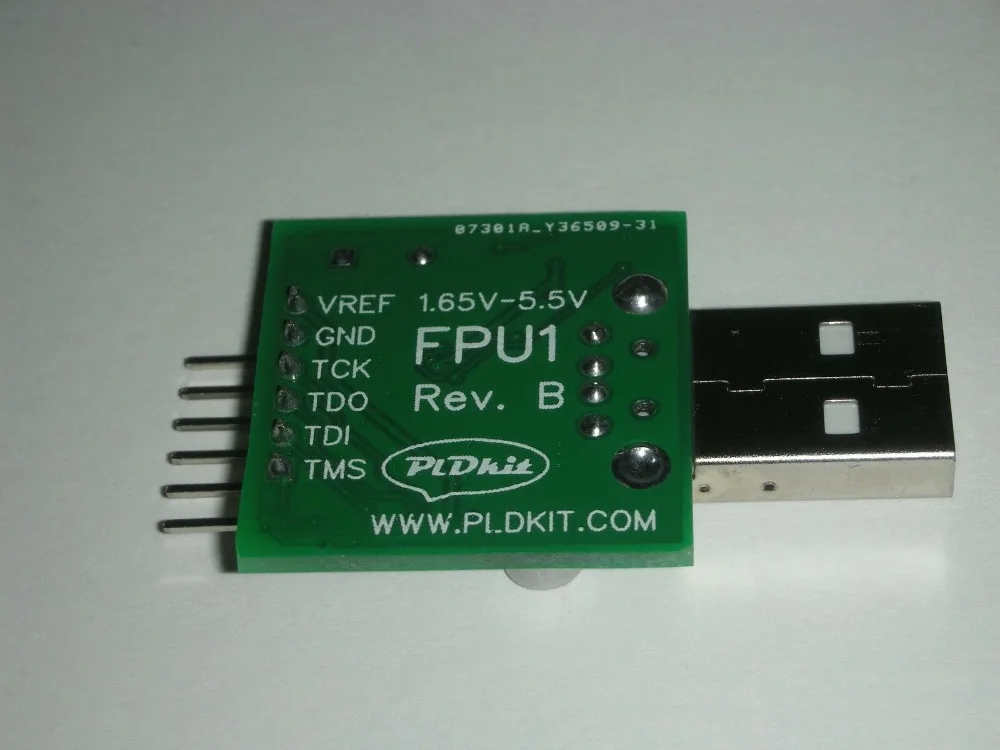

Посылка включает в себя ключевой программист, usb кабель, и адаптер для 14-контактный разъем. Программист имеет USB разъем с одной стороны, и 6-pin разъем для мужчин с другой стороны. Кабель имеется в наличии 6-pin, 2,54 мм pitch, разъем с одной стороны, и отдельные 1-контактный, 2,54 мм pitch, гнездовые разъемы, для каждого провода с другой стороны. Адаптер имеет 6-pin, 2,54 мм pitch, разъем для мужчин с одной стороны, и 14-контактный, 2 мм pitch, женский разъем с другой стороны. Места сигнала JTAG помечены на печатной плате.
