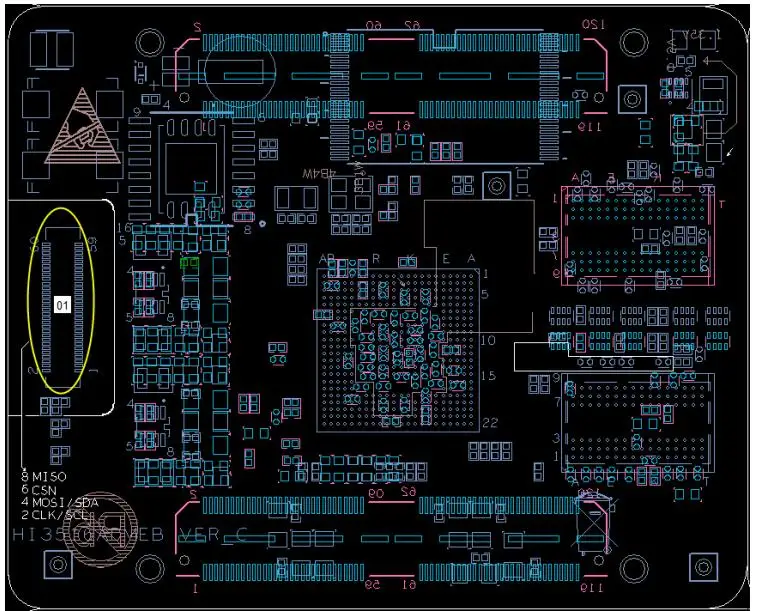

Для Hass Hi3516AV200 макетная плата отправляется SDK на макетную плату, соответствующую PCB и схемой

Описание

Хасс макетная плата hi3516AV200

Основные функции
Процессор core
A7 800 МГц, 32KB I-Кэш, 32KB D-Кэш/128KB L2 Кэш
A17 1,25 ГГц, 32KB I-Кэш, 32KB D-Кэш/256KB L2 Кэш
Поддержка неонового ускорения, интегрированный блок обработки FPU
Поддержка руки большой. маленький размер core architecture
Кодирование видеосигнала
H.264 BP/MP/hp
H.265 Основной профиль
H.264/H.265 поддерживает I/P/B, поддерживающие двойные P рамка для справки.
Поддержка MJPEG/JPEG Базовая кодировка
Кодирование видеосигнала обрабатываемую производительность
H.264/H.265 кодирования поддерживает максимальное разрешение 16 м (4608x3456).
Pixel
H.264/H.265 мульти поток кодирования в режиме реального времени возможности:
-5M30fps + 720P30fps
-6M30fps + VGA30fps
Поддержка максимальной передачи JPEG performance3840 * 216030fps
Поддержка CBR/VBR/FIXQP/AVBR/qpmaps пять контроль скорости
Шаблон
Максимальная скорость выхода поддерживает 100 Мбит/с.
Поддержка кодирования 8 регионов (ROI)
Интеллигентая (ый) Видео анализа
Интегрированный Интеллектуальный двигатель ускорения анализа для поддержки интеллектуального обнаружения движения и защиты периметра.
Интеллектуальные приложения анализа, такие как вентилятор и видео Диагностика
Видео и обработки графики
Поддержка 3D денозирования, улучшения изображения, динамического увеличения контрастности функции обработки.
Поддержка видео и графического вывода против обработки scintillation
Поддержка видео от 1/30 до 16x функция масштабирования
Поддержка двух видео бесшовного сращивания
Поддержка графической функции 1/2 До 2x
Прекодирование OSD стек в 8 регионах
2 слоя (видео слой, графический слой) видеографика суперпозиция
ISP
Поддержка двух самостоятельных ISP обработки
Поддержка функции 3A (AE/AWB/AF), пользователь управления 3A можно отрегулировать.
Поддерживает функцию фиксированного режима шума (FPN).
Поддержка сильного подавления света, компенсации подсветки, гамма, улучшения цвета.
Поддержка коррекции плохой точки, денозирования, цифровой анти-встряхивание.
Поддержка запотевания
Поддержка коррекции искажений объектива для поддержки коррекции рыбий глаз.
Поддержка изображения вращение на 90 градусов/270
Поддержка зеркала изображения, флип
Поддержка сенсора встроенный WDR, 4F/3F/2F-Frame base/Line
Базовое WDR и локальный тон, из которого только второй ISP
Поддержка датчика встроенный WDR, 2F-Frame база/линия база
WDR и Local Tone mapping
Обеспечить терминал ПК ISP инструменты настройки

Аудио кодек
Реализации многопротокольный речи кодек с помощью программного обеспечения
Протокол поддерживает G.711, G.726 и ADPCM.
Поддержка аудио 3A (AEC/ANR/ALC) обработка
Безопасность двигателя
AES/DES/3DES три шифрования и дешифрования
RSA1024/2048/4096 алгоритм проверки подписи на основе аппаратного обеспечения
Аппаратное применение хеш-тамперный алгоритм защиты, поддержка хеш-
SHA1/256 и HMAC_SHA1/256 алгоритм
Внутренний интегрированный 512Bit OTP пространство для хранения и аппаратные средства генератор случайных чисел
Видео-интерфейс
Входной сигнал
Поддержка двух входных датчиков, поддержка максимального разрешения основного канала.
До 16 м (4608x3456), максимальное разрешение второго пути поддерживается до 8 м.
(4096x2160) или 9 м (3000x3000)
Поддержка 8/10/12/14 bit rgb Bayer DC времени видео вход.
Самая высокая частота часов 150 МГц.
Поддержка BT.601, BT.656 и BT.1120 входной интерфейс видео.
Основной путь поддерживается до 12 xlan MIPI/LVDS/Sub.
Дифференциальная Сигнализация пониженного напряжения/hispi интерфейс
Второй способ сенсорного интерфейса поддерживает 4 xlan MIPI/LVDS/Sub-most.
Дифференциальная Сигнализация пониженного напряжения/hispi интерфейс
Поддержка и SONY, Aptina, OmniVision, Panasonic и так далее.
Основной HD КМОП-сенсор док-станции
Совместимость с различными датчиками параллельного/дифференциального интерфейса электрические характеристики
Обеспечить Программируемый датчик вывода часов.
Выход
Поддержка 1 способа вывода PAL/NTSC для поддержки автоматического обнаружения нагрузки.
Предоставьте 1 BT.1120/BT.656 видео выходной интерфейс для внешнего расширения.
HDMI или SDI интерфейс, максимальная support1080P60fpsoutput
Поддержка ЖК выход.
Аудио-интерфейс
Встроенный аудио кодек, Поддержка 16 бит голосового ввода и вывода
Поддержка I2S интерфейс, Поддержка док внешний аудио кодек
Поддержка двухканального микрофона дифференциальный вход, уменьшает нижний шум.
Периферийный интерфейс
Поддержка POR
Поддержка внешний вход сброса
Поддержка внутренний РТК
Интегрированный 3 канала lsadc
5 UART интерфейсов
ИК-интерфейс, I2C интерфейс, МГБ основной интерфейс и Интерфейс GPIO
8 PWM интерфейсов (4 самостоятельных, 4 мультиплексированных штыря)
2 интерфейса SD3.0/SDIO3.0 для поддержки SDXC
1 USB3.0/2,0 хост/интерфейсов устройства
1 Режим PCIe2.0 master/slave
Поддержка режима RGMII и RMII; Поддержка 10/100 Мбит/с полного дуплекса.
Или полудуплексный режим, поддержка 1000 Мбит/с полнодуплексный режим; Поддержка TSO
Сеть ускорение
Внешний интерфейс памяти
DDR4/DDR3/DDR3L/LPDDR3 интерфейс
Поддержка 32bit LPDDR3 до 800 МГц (1,6 Гбит/с).

Поддержка 32bit DDR4/3/3L до 933 МГц (1,866 Гбит/с).
Максимальная емкость одной 16-битной DDR частицы составляет 1024 МБ.
Максимальная емкость двух 16-битных DDR частиц составляет 2048 МБ.
SPI флэш-интерфейс
Поддержка 1, 2, 4 режима линии.
Поддержка 3 байта, 4 байта адресного режима.
Максимальная емкость 32 Мб
Спи нанд флэш-интерфейс
Максимальная емкость 512 Мб
Поддержка eMMC5.0 интерфейс
Максимальная поддержка ёмкости 2 ТБ
NAND Флэш-интерфейс
* Ширина 8 бит данных
Поддержка SLC, MLC
4, 8, 24, 40, 64 бит ECC
Поддержка устройств емкостью более 8 Гб.
Вы можете выбрать из SPI или Flash, SPI Nand Flash или NAND.
Флеш-запуска
Поддержка от eMMC и PCIe

SDK
Предоставление Linux-3.18 пакетов на основе SDK
Высокопроизводительный ПК/iOS/Android декодер библиотеки для H.265
Высокопроизводительный ПК/декодер для H.264
Физические характеристики чипов
Мощность отходов
Типичное энергопотребление 1,35 Вт
Поддержка многоуровневого режима энергосбережения.
Рабочее напряжение
Напряжение сердечника 0,9 в
Напряжение IO составляет 3,3 В, а предельное напряжение-3,8 в.
В DDR4/DDR3/DDR3L/LPDDR3 SDRAM (синхронное динамическое ОЗУ) интерфейс напряжение
1,2/1,5/1,35/1,2 V
Инкапсуляция
EC (RoHS) по запрещению применения опасных веществ, FC-CSP
Размер упаковки 10 мм x 10 мм
Расстояние между штырьками: 0,4 мм

Список доставки включает в себя:
