Описание

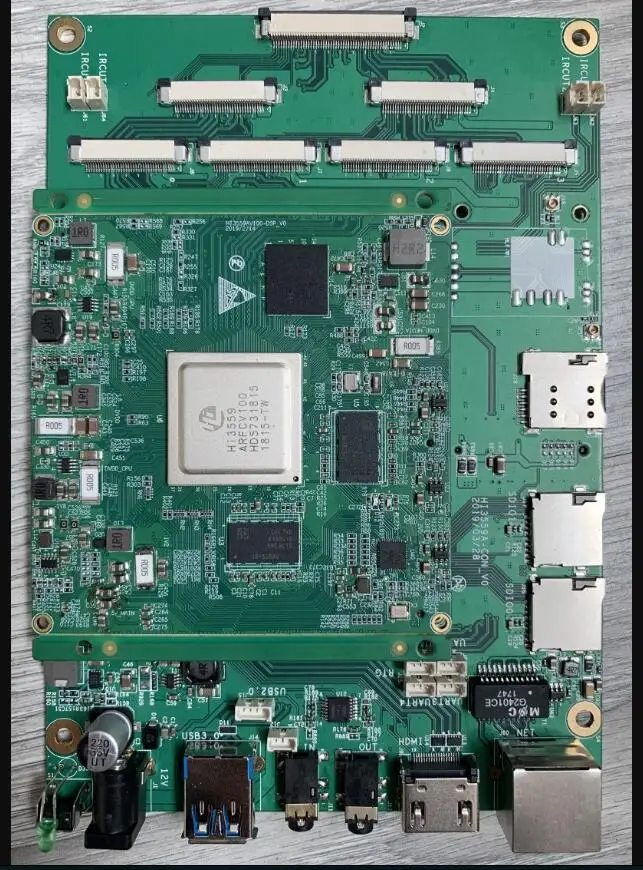

Hi3559AV100 основная плата + Базовая пластина краткое описание
Физические параметры
1. Основная пластина
* Размер: 80 мм x 80 мм
* 32 Гб DDR4
* 256 Мб Nor Flash
* 64 Гб EMMC5.1
2. Базовая пластина
* Размер: 145 мм x 97 мм
Три защищены интерфейс
1. Интерфейс основной платы
* Интерфейс опорной пластины (160pin * 2, таким образом, внешний интерфейс) * 1
* Отладочный последовательный порт * 1
Нижнего интерфейса
* Интерфейс док-платы (160pin * 2) * 1
* 12 V DC интерфейс питания * 1
* Кнопка сброса * 1
* Дополнительный внешний аккумулятор светодиодный индикатор светильник * 1
* Выходной порт HDMI * 1
* Гигабитная сеть RJ45 Интерфейс * 1
* Аудио входной интерфейс * 2
* Аудио выходной интерфейс * 1
* Интерфейс USB3.0 * 1
* Интерфейс USB2.0 (4pin) * 1
* SD интерфейс * 2
* Интерфейс сенсорного ЖК-экрана (40pin + 6pin) * 1
* Отладочный последовательный порт * 1
* Интерфейс расширения PCIE (20pin) * 1
* Интерфейс расширения IPS (10pin) * 1
* Интерфейс датчика (4 полосы * 4 + 8 полосы * 2 + 16 полосы * 1) * 7
* Слот для карты Micro SIM * 1
* Интерфейс модуля pci-e 4G * 1
* Встроенный модуль Wi-Fi RTL8192 (опционально 8188EUS) * 1
Предоставляет полный набор hayes development SDK. Для получения подробной информации, пожалуйста, свяжитесь со службой поддержки по телефону 18907129283
I. Чип параметры
1. Ядро процессора
* Двухъядерный процессор ARM architecture a73@1.6ghz, 32 КБ i-cache, 64 КБ d-cache/512 Кб L2 cache
* Двухъядерный ARM Cortex a53@1.2ghz, 32 КБ i-cache, 32 КБ d-cache/256 Кб L2 cache
* Одноядерный ARM architecture a53@1.2ghz, 32 КБ i-cache, 32 КБ d-cache/128 Кб кэш L2
* Поддержка неонового ускорения, интегрированный блок обработки FPU
2. Ядро процессора
* Двухъядерный процессор ARM Mali G71 @ 900 МГц, кэш 256 Кб
* Поддержка OpenCL 1,1/1,2/2,0
* Поддержка OpenGL ES 3,0/3,1/3,2
Сенсор концентратор
* Интегрированная архитектура ARM m7 @ 192 МГц
* Встроенный блок управления питанием PMC, PMC поддерживает только внешний сброс
* Поддержка внутренних POR
* Поддержка общего периферийного устройства IP (UART/SPI, iec/PWM/GPIO/lсадk)
* Поддержка 2 каналов lсадk, 7 UART интерфейсов, 8 PWM интерфейсов
Кодирование видеосигнала
* H. 264 BP/MP/hp
* Главный профиль h.265/Главный профиль 10
* H. 264/h. 265 поддерживает режим кодирования кадров I/P/B
* Поддержка MJPEG/JPEG Baseline
* Кодирование h.264 поддерживает максимальное разрешение 8192x8640 пикселей
* H. 265 кодирования поддерживает максимальное разрешение 16384x8640 пикселей
* H.264/h.265 мультикодовый поток в режиме реального времени возможность кодирования:
& Минус; 7680x4320 @ 30 кадров в секунду + 1080 p @ 30 кадров в секунду + 7680x4320 @ 2 кадров в секунду
* Поддержка максимальной производительности JPEG snap 7680x4320 @ 15 кадров в секунду
* Поддержка CBR/VBR/AVBR/FIXQP/qpmap-пяти режимов управления битрейтом
* Максимальный выходной битрейт до 200 Мбит/с
* Поддержка 8 кодировок области интересов (ROI)
Декодирования видео
* Поддержка h.264 BP/MP/hp
* Поддержка главного профиля h.265/основного 10 профиля
* Поддержка MJPEG/JPEG Baseline
* Максимальная Поддержка h.264/h.2657680 x 4320 @ 30fps или h.264/h.265 3840x2160 @ 120fps
* Поддержка декодирования JPEG до 7680x4320 @ 15 кадров в секунду
Интеллигентая (ый) Видео обработки
* Обеспечивает мощность визуальных вычислений
* Четырехъядерный DSP @ 700 МГц, 32 K i-cache/32 K IRAM/512 Кб DRAM
* Двухъядерный nni @ 840 МГц двигатель ускорения нейронной сети
* Встроенный бинокулярный модуль обнаружения глубины
Видео и обработки изображений
* Поддержка видео, графического вывода анти-мерцание обработки
* Поддержка видео 1/15. 5 ~ 16x зум
* Поддержка панорамной мозаики 360 °/720 ° для 6 каналов видео
* Поддержка графического масштабирования 1/15. 5 ~ 16x
* 8 регионов предварительного кодирования OSD стека
* 2 слоя (видео слой, графический слой) Видео Графический стек
ISP
* Поддержка двух независимых ISP обработки, ISP поддержка обработки времени деления мульти-датчик входного видео
* Поддержка функции 3A (AE/AWB/AF), 3А контроль пользователя регулируется
* Поддержка нефиксированного режима шума (FPN)
* Поддерживает МОЩНЫЙ СВЕТИЛЬНИК подавления задняя светильник компенсации, гамма и улучшение цвета
* Поддержка неправильной точечной коррекции, денорации, 6-dof цифровой буфетирования
* Поддержка 3D денозирования, улучшения изображения и улучшения динамической контрастности
* Поддерживает дезапотевание
* Поддерживает коррекцию искажений объектива и коррекцию рыбий глаз
* Поддержка поворота изображений на 90 градусов/270 градусов
* Поддерживает зеркало изображения, флип
* Поддержка HDR10
* Поддерживает широкий диапазон BT.2020
* Датчик встроенный WDR, 4F/3F/2f-рамка база/линия база WDR и локальные тональные карты поддерживаются
* Предоставляем инструменты настройки для ПК боковой ISP
Аудио кодек
* Воплотите в жизнь голосовой кодек с помощью программного обеспечения
* Поддержка форматов кодирования g. 711/g. 726/AAC/аудио
* Поддержка обработки аудио 3A (AEC/ANR/ALC)
Механизм безопасности
* Аппаратная разработка AES/DES/3DES шифрования и дешифрования
* Аппаратное обеспечение выполняет rsa1024/2048/3072/4096 проверка цифровой подписи алгоритм
* Аппаратная реализация гашиш с защитой от несанкционированного вскрытия алгоритм, поддержка нож для sha1/224/256/384/512,
384/512 HMAC_SHA1/224/256/алгоритм
* Внутренняя интеграция 32 KBit OTP хранения и аппаратного генератора случайных чисел
Видео-интерфейс
* Входное
И минус; поддерживает 8-канальный видеорегистратор входной сигнал датчика
& Минус; Максимальное разрешение поддерживается до 32 м (7680x4320) или 36 м (6000x6000)
Поддержка одновременной 8/10/12/14 бит RGB Bayer DC времени видео вход с тактовой частотой до 150 МГц
& Minus; поддерживает видеоинтерфейсы bt.601, bt.656, bt.1120
И минус; Сенсор последовательного ввода поддерживается до 16 xLane MIPI/Дифференциальная Сигнализация пониженного напряжения/sub-Дифференциальная Сигнализация пониженного напряжения/HiSPi/носителей-ec интерфейс
& Minus; Последовательный Вход датчика поддерживает до 8 видеовходов, поддерживается
X8lane xl6lane 1/2/4 x4lane x4lane/2 + 4 x2lane/8 x2lane ждать различных режима работы
& Minus; Совместимость с несколькими датчиками, параллельными/дифференциальными электрическими характеристиками
& Minus; обеспечивает программируемый выход датчика
* Выход
& Minus; поддерживает HDMI2.0 с максимальным выходом 4 k @ 60 fps
• Поддерживает 6/8/16/24 bitrgb цифровой ЖК-дисплей выход с максимальным разрешением до 1920x 1080 @ 60fps выход
& Minus; поддерживает выход 4 xLaneMIPI DSI до 2,5 Гбит/с
Аудио-интерфейс
* Встроенный аудиокодек, Поддержка 16 бит голосового ввода и вывода
* Поддержка интерфейса IPS и внешнего аудиокодека
* Поддерживает двухканальный микрофонный дифференциальный вход, чтобы уменьшить базовый шум
Периферийный интерфейс
* Поддержка POR
* Поддержка внешнего сброса
* Поддержка внутренних РТК
* Интегрировать 2 канала lсадk
* 5 UART интерфейсов
* ИК-интерфейс, Интерфейс I ^ 2C, SSP основной интерфейс, Интерфейс GPIO
* Интегрировать 2 GMAC, поддержка интерфейса RGMII/RMII
* 2 PWM интерфейсы
* 2 SD3.0/SDI03.0 интерфейсы, 1 SD2.0
* 2 интерфейса USB3.0/USB2.0 хост/устройство
* 2 xlane PCIe2.0 RC/EP узор
Внешний интерфейс памяти
* DDR4/meet/LPDDR4
-64 bitddr4 поддержка
-2 x32bitlpddr4 поддержка
& Minus; поддерживает максимальный объем 8 Гб
* Интерфейс SPI Nor Flash
& Minus; поддерживает 1, 2 и 4 линии
& Minus; поддерживает 3 байта и 4 байта шаблоны адресов
& Minus; поддерживает максимальный объем 32 Мб
* Интерфейс SPI Nand Flash
& Minus; поддерживает максимальную емкость 512 Мб
* NAND флэш-интерфейс
& Минус; Разрядность данных 8 бит
& Minus; поддерживает SLC, MLC
& Минус; 4, 8, 16, 24, 40, 64 бит ECC
* Поддерживается интерфейс eMMC5.1
И минус; Максимальная вместимость поддерживает связь с 2-мя ТБ
* Поддержка интерфейса UFS2.1
& Minus; поддерживает максимальный объем 512 ГБ
* Вы можете выбрать Запуск от SPI Nor Flash, SPI Nand Flash или Nand Flash
* Поддержка начиная с eMMC, UFS
SDK
* Поддержка Linux SMP
* Поддержка Linux + huawei LiteOS dual system AMP
* Обеспечивает высокую производительность h. 265 декодирование библиотеки
Чип физические характеристики
* Потребляемая мощность
& Минус; 3 Вт Типичное энергопотребление (4к120)
& Minus; поддерживает многоуровневый режим энергосбережения
• Рабочее напряжение:
& Минус; Напряжение ядра 0,8 В
& Minus; IO напряжение 1,8 в
& Минус; напряжение интерфейса DDR4 SDRAM 1,2 в
Напряжение интерфейса LPDDR4 составляет 1,1 В
* Инкапсулированный формы
-EC (RoHS) по запрещению применения опасных веществ, TFBGA
& Минус; Расстояние между контактами: 0,65 мм
& Минус; 25 мм x 25 мм Размер посылка
