Описание

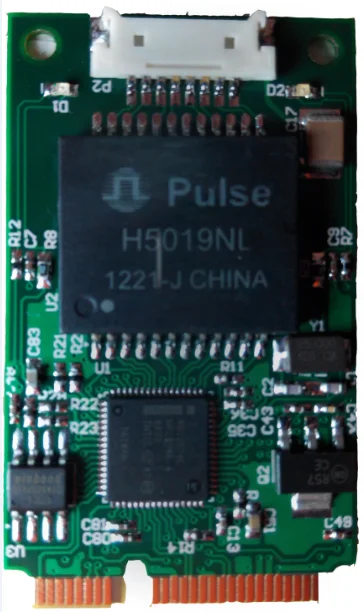

Мини PCIe Intel gigabit mPCIe 82574 e1000e Ethernet карта
Название продукта: мини PCIe Intel gigabit сетевая карта
I. Информация о продукте
Просто возьмите интерфейс mini-pcie, чтобы добавить гигабит Intel к вашей плате.
Полностью соответствует ультратонкому дизайну спецификации pci-e Mini Card, общая толщина не превышает 4,75 мм.
Ethernet использует разъем Molex 53780 (соответствующий Molex 51146) (с кабелем адаптера RJ45), рекомендованный спецификацией ppci-E Mini Card.
Встроенный чип pci-express gigabit nic;
Поддержка сетевого кабеля cat-5 UTP;
Сетевая карта Intel 82574 относится к Сетевой карте Intel e1000e series и управляется сетевой картой Intel e1000e.
Поддержка настройки (пожалуйста, обратитесь в службу поддержки клиентов).
Ii. Стандартные образцы
Соответствие спецификации PCI-Express Rev 1,1
Шина pci-express 1x имеет пропускную способность до 2,5 Гбит/с
Соответствует pci-e Mini Card Electric specification Revision 1,2
Полноразмерная Спецификация мини-карты (Тип F1 F2 двойное использование)
Iii. Характеристики продукта
1) PHY
-- Совместим со спецификациями 1 ГБ/сек. IEEE 802,3 802.3u 802.3ab
-- IEEE 802.3ab автоматическая поддержка переговоров
-- Дуплексный режим работы на 10/100/1000 МБ/с.
-- Полудуплексный на 10/100 Мб/с
-Автоматический кроссовер MDI, MDI-X на всех скоростях
2) MAC
-- Поддержка управления потоком, совместимая со спецификацией 802.3X
-- Поддержка VLAN Соответствует спецификации 802.1q
-- Фильтры mac-адресов: идеальное соответствие одноадресным фильтрам; Многоадресная фильтрация хеширования, вещательный фильтр и случайный режим
-- Статистика для управления и RMOM
MAC обратной связи-
3) Высокая производительность
-Возможность сегментации TCP совместима с большими функциями разгрузки отправки
-Поддержка сегментации TCP до 64 Кб (TSO v2)
-Раздробленная контрольная сумма UDP разгрузки для повторной сборки пакета
-- Поддержка разгрузки контрольной суммы (получение, передача и большая отправка)
-Разделение заголовка опоры
Получайте боковое Масштабирование (RSS) с двумя очередями приема оборудования
-- Поддержка каркаса jumbo 9 КБ
-- Размер буфера пакета 40 Кб
4) управляемость
-- SMBus Расширенный проходной интерфейс
5) оповещение о низком Мощность
-- Magic Packet * включение wake up с уникальным MAC-адресом
-Набор регистраторов ACPI и функция отключения питания, поддерживающая состояние D0 и D3
-Полная поддержка пробуждения (APM и ACPI 2,0)
-Smart power down на S0 no link и Sx no link
-LAN отключить функция
6) Рабочая температура
От 0 °C до 55 °C.
7) светильник
Четыре, водителя
Windows XP:
Https://downloadcenter.intel.com/Detail_Desc.aspx?DwnldID = 18717 & lang = zho & ProdId = 3023
Windows 7: пройденное расстояние
Https://downloadcenter.intel.com/Detail_Desc.aspx?DwnldID = 18713 & lang = zho
Windows 8:
Https://downloadcenter.intel.com/Detail_Desc.aspx?DwnldID = 21642 & lang = zho
Windows Vista:
Https://downloadcenter.intel.com/Detail_Desc.aspx?DwnldID = 18718 & lang = zho & ProdId = 3023
Сервер Windows 2008:
Https://downloadcenter.intel.com/Detail_Desc.aspx?DwnldID = 18720 & lang = zho
Сервер Windows 2003:
Https://downloadcenter.intel.com/Detail_Desc.aspx?DwnldID = 18719 & lang = zho
Ms-dos:
Https://downloadcenter.intel.com/Detail_Desc.aspx?DwnldID = 4239 & lang = zho & ProdId = 3023
Linux:
Https://downloadcenter.intel.com/Detail_Desc.aspx?DwnldID = 15817 & lang = zho
V. Упаковочный лист
Мини-адаптер pci-express gigabit x1
Сетевой кабель передачи (Molex 51146 ультратонкий разъем для RJ45 сиденья или RJ45 кристаллическая головка) x1
Переключатель на Molex 51146 ультратонкий разъем по умолчанию для RJ45 кристаллическая головка
RJ45 seat (только 100 Мбит/с)
Коммутатор RJ45 (1 Гбит/с)
6. Вопросы, требующие внимания
Если у вас есть какие-либо другие требования, пожалуйста, свяжитесь со службой поддержки клиентов.
Vii. Поддержка изготовления на заказ
Пожалуйста, обратитесь в службу поддержки клиентов для определения температуры (-40 ~ 55 °C) или других исходящих методов (например, прямой).
Характеристики
- Бренд
- OllyMurs
- Совместимый с
- /
- Тип аксессуара
- Удлинительная доска
