Описание
Эта цена купола включает стоимость разработки решения, которая немного отличается от цены массового производства

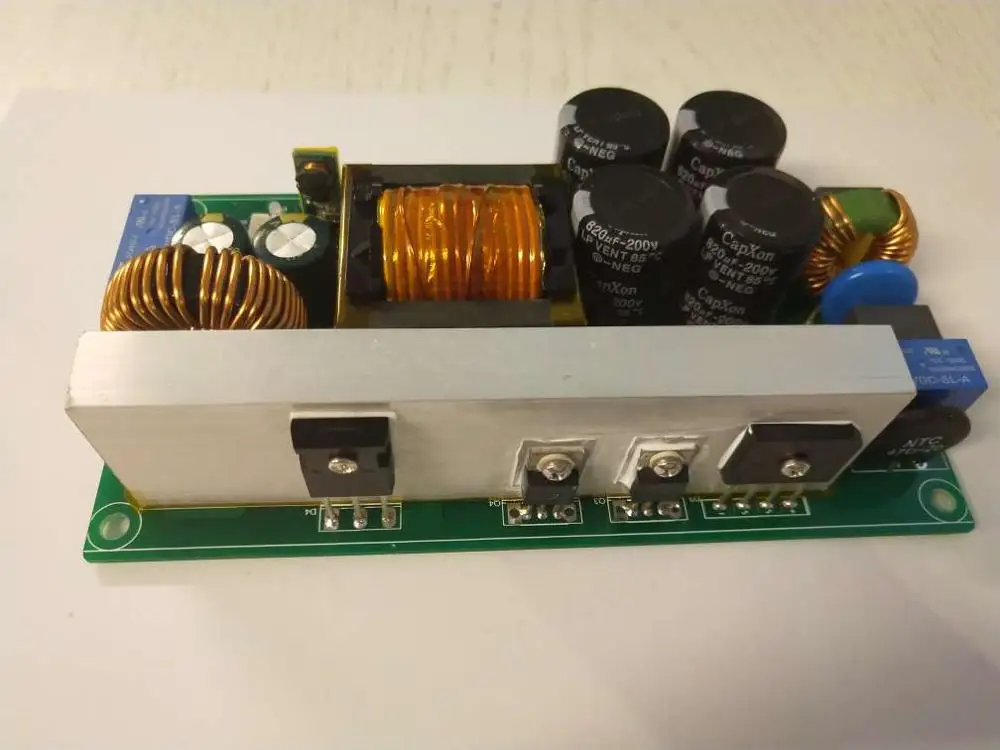

1 схема характеристики
Передний этап принимает PwM чип управления EG1165
Второй этап использует свинцово-кислотный аккумулятор трехступенчатый чип управления зарядкой eg4320прочие функции управления принимает SOP8 Малый MCU EG1516
Вспомогательный источник питания принимает неизолированный понижающий чип управления EG1187
Диапазон входного напряжения: AC 220V±20%
Выход постоянного тока: 10.0a ± 0.1a
Выходное напряжение постоянного тока: DC87V± 0,5 В
Плавающий коммутатор напряжения: DC 82,5 v ± 0,5 vимпульсный ток: 0.7A ±0. 05A
Защита от короткого замыкания, защита от обратного подключения, Функция синхронизации зарядки, функция активации батареи светодиодный индикатор зарядки, интерфейс вентилятора 12v0. 2a
Размер печатной платы: 180 мм "100 мм; высота детали: 40 мм
Получить план доска
Введите поисковый магазин «yi jing microelectronics», найдите схему зарядного устройства в малыше.
Нажмите на следующую ссылку:
Такое решение плата основная цель на клиентов, которые применяются EG1165 чип для того чтобы произвести зарядное устройство для автомобилей и матч 72 V свинцово-кислотная батарея или литиевая батарея.
На ранней стадии небольшого количества стадий, после того как клиенты покупают доску, до тех пор, пока вентиляторы, оболочка, шнур питания, упаковка и т. Д., могут быстро поставить продукт на рынок.
После получения определенного количества, клиенты могут приобретать другие устройства для поставки самостоятельно, отдельные чипы поставляются нашей компанией,• Или долгосрочное использование нашей платы для сборки зарядное устройство для автомобилей.
Когда клиент производит самостоятельно, наша компания предоставит полный набор производственных материалов, включая схему чаржеров, схему печатной платы, поставщика компонентов, данные испытаний зарядного устройства и т. Д.
5. Описание схема principle5.1 принцип overviewThe принцип блок-схема системы показано на рисунке 5-1. Вход переменного тока составляет 300 V после того, как фильтр подавления высокочастотного шума и диодный мост выпрямителя · Напряжение постоянного тока, EG1165 чип выход двойной канал ПВМ управления половина-мостовой преобразователь, после того, как Трансформатор вторичный через Lc фильтр, чтобы получить DC Выход питания зарядки аккумулятора. Среди них 12 V вспомогательный источник питания обеспечивается EG1187 контрольной понижающей цепи, которая в основном обеспечивает задний IC и вентилятор охлаждения. EG4320 обнаруживает выходной ток и напряжение постоянного тока и передает сигнал обратной связи EG1165 через оптрон для достижения постоянного тока и контроля напряжения. Кроме того, функция мягкого запуска чипа EG1165 может эффективно уменьшить инсрочный ток во время запуска системы, И Функция выключения трубки MOS по току цикла может также предотвратить дисбаланс потока трансформатора.
