Для новых DM642+ AR0331+ SAA7105 завода 3-мегапиксельная широкий динамический видео макетная плата

Описание

NEw DM642 + AR0331 + SAA7105 завода 3-мегапиксельная широкий динамический видео макетная плата

1. Основные вспомогательные функции макетной платы:

DM642 Процессор: 600 M основная частота, 480 миллионов инструкции в секунду

SDRAM (синхронное динамическое ОЗУ: 4Mx32bits, 64 бит шина

Вспышка: 1 NOR flash1m× 16 бит

Режим загрузки DSP: FLASH boot

Вход питания: + 5 В вход питания

Видеовход: максимальная поддержка для 4-полосная на видео вход переменного тока, в том числе 4-полосная TVP51510 видео вход переменного тока, 4-полосная CMOS/CCD Видео вход;

Видеовыход: максимальная поддержка для возраста от 1 потоковое видео на выход;1 способ SAA7105 композитный видео выход, 1 способ VGA видео выход;

Аудиовход: максимальная поддержка аудиовхода;Включает в себя 1 канал AIC23 вход переменного тока, 8 кГц-96 кГц, 16/20/24 отбора проб

Аудиовыход: максимальная поддержка аудиовыхода;Включает в себя 1 канал AIC23 выход, 8 кГц-96 кГц, 16/20/24 отбора проб

Светодиодный индикатор: 1 индикатор питания

Сетевой интерфейс: адаптивный сетевой интерфейс 1 10 м/100 м

Интерфейс DSP: Интерфейс JTAG, соответствующий стандарту ieeee1149

Интерфейс 2c: выходной интерфейс EEPROM;

Интерфейс SPI: 1 выход интерфейса SPI и повторное использование сетевого интерфейса MII

Расширение IO: 16 расширений IO

Внешний интерфейс HPI: расширение шины HPI;

Интерфейс расширения EMIF: поддерживает внешний UART, расширение вывода 485 или расширение выхода CPLD

Интерфейс расширения: Обеспечивает два вида гибкой стыковки интерфейса расширения;

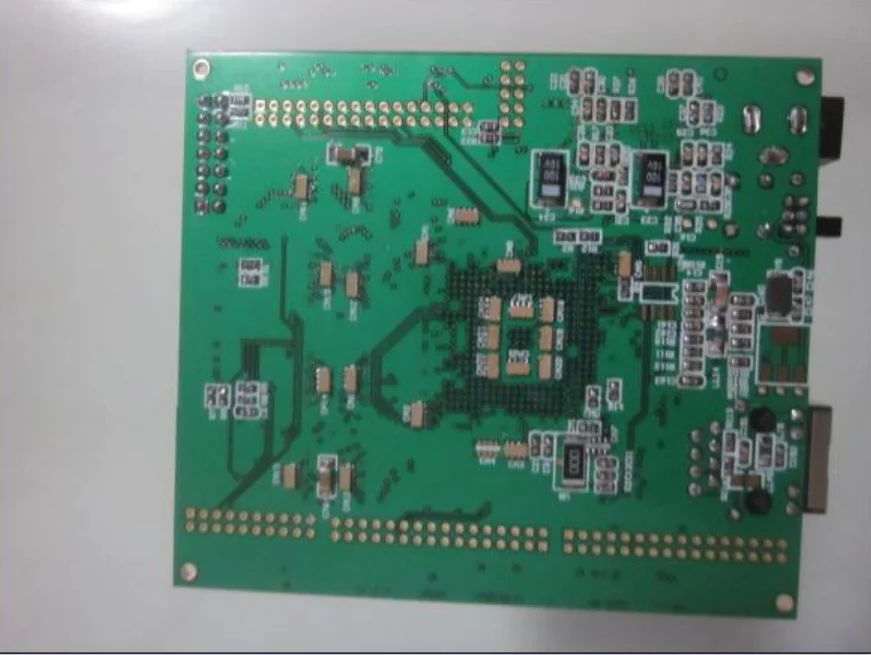

Примечание: пустая плата PCB: 6 слоев, процесс погружения золота, контроль импеданса;Для обеспечения целостности аппаратных сигналов подключения и качества платы,

И плата может работать нормально и стабильно под высокой нагрузкой;Как показано на рисунке: проводка платы-это все золото, вы можете увидеть отражение;

: Плата разработки предоставляет аппаратные средства:

1. Пластина имеет чип DM642 обработки: 600 МГц

2. Чип памяти Meguiang: 2*4 м * 32 бит, ширина шины 64 бит

3. Чип вспышки: 1 м * 16 бит, 16 Мбит в общей сложности;

4. Микросхема сети: 10/100 м адаптивная;

5. Чип электропитания TPS54310 и TI оригинальный чип сброса для обеспечения эффективности и стабильного питания;

6. Предоставляем индикатор питания.

7. Предоставьте порт JTAG для отладки;

8. Предоставить AR0331 видео макетную плату;

9. Обеспечить видеовыход SAA7105;

10. Обеспечить расширенный выход IO, и видео вход и выходные контакты все выход, в общей сложности Внешний видео вход и выход док;

Iii. Схема работы программы

1. Предоставить тестовую программа памяти:

2. Предоставляем программы тестирования вспышки;

3. Обеспечение программы тестирования сети;

4. Обеспечить разработку программы AR0331;

5. Обеспечить AR0331 + SA77105 разработку и демонстрационные программы

6. Оригинальные данные bayer RGB для преобразования YCBCR и извлечения данных bayer;

7. Обеспечивает стыковку трансплантации LWIP в DM642;И осуществления программы связи ping;

8. Предоставить копию экспериментальных инструкций;

Четыре: видео-изображения, собранные

1. Фотографии, собранные с яркими огнями ночью

2. Изображения, сделанные обычным светом

Четыре: список макетной платы

1. TMS320DM642 Минимальная плата разработки системы;

2. AR0331 видео макетная плата;

3. Видео-дисплей SAA7105;

4,5 v 2A источник питания 1;

5. Один видеопровод;

6. Обеспечить процедуры тестирования макетной платы;

Обеспечить TI EVM тест-программы.

Предоставляет демонстрационную тестовую программа DM642.

DSP разработка D642 Бесплатная связь
