Для нового DM642+ MT9M001+ SAA7105 1,3 мегапиксельная черно-белая плата для разработки видео

Описание

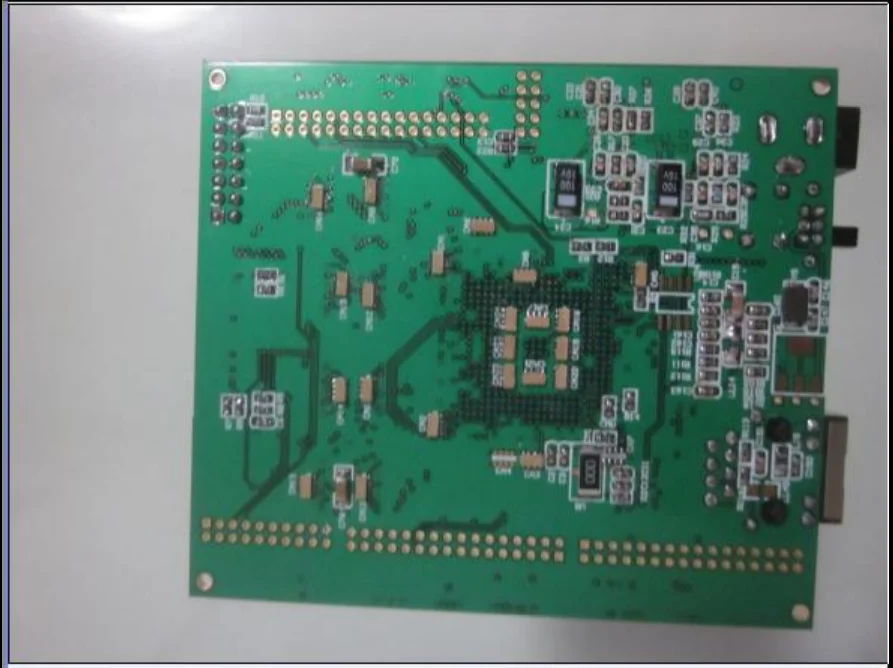

Новый DM642 + MT9M001 + SAA7105 1,3 мегапиксельная черно-белая плата для разработки видео

1. Основные вспомогательные функции макетной платы:

DM642 Процессор: 600 M основная частота, 480 миллионов инструкции в секунду

SDRAM (синхронное динамическое ОЗУ: 4Mx32bits, 64 бит шина

Вспышка: 1 NOR flash1m× 16 бит

Режим загрузки DSP: FLASH boot

Вход питания: + вход 5 В

Видеовход: максимальная поддержка для 4-полосная TVP5150 композитный видео вход переменного тока, максимальный диапазон входного 0-1vpp,

Видеовыход: 1 канал SAA7105 композитный видео выход, 1 канал VGA видео выход;

Аудио вход: 1 канал AIC23 вход переменного тока, 8 кГц-96 кГц, 16/20/24 отбора проб

Аудио выход: 1 канал AIC23 выход, 8 кГц-96 кГц, 16/20/24 отбора проб

Светодиодный индикатор: 1 индикатор питания

Сетевой интерфейс: адаптивный сетевой интерфейс 1 10 м/100 м

Интерфейс DSP: Интерфейс JTAG, соответствующий стандарту ieeee1149

Расширение IO: 16 расширений IO

Внешний интерфейс HPI: расширение шины HPI;

Пустая плата PCB: 6 слоев, процесс погружения золота, контроль импеданса

Ii. Аппаратные средства, предоставленные макетной платой:

1. Пластина имеет чип DM642 обработки: 600 МГц

2. Meguiar's чип памяти: 2 м * 32BIT, 64-разрядный процессор шина

3. Чип вспышки: 1 м * 16 бит, 16 Мбит в общей сложности;

4. Микросхема сети: 10/100 м адаптивная;

5. Чип электропитания TPS54310 и TI оригинальный чип сброса для обеспечения эффективности и стабильного питания;

6. Предоставляем индикатор питания.

7. Предоставьте порт JTAG для отладки;

8. Обеспечение полнофункциональной макетной платы MT9M001;

9. Обеспечить видеовыход SAA7105;

10. Обеспечить расширенный выход IO, и видео вход и выходные контакты все выход, в общей сложности Внешний видео вход и выход док;

Iii. Схема работы программы

1. Предоставить тестовую программа памяти:

2. Предоставляем программы тестирования вспышки;

3. Обеспечение программы тестирования сети;

4. Обеспечить разработку программы MT9M001;

5. Обеспечить разработку и демонстрацию общей программы MT9M001 + SA77105

6. Оригинальные данные bayer RGB для преобразования YCBCR и извлечения данных bayer;

7. Обеспечивает стыковку трансплантации LWIP в DM642;И осуществления программы связи ping;

8. Предоставить копию экспериментальных инструкций;

Прилагается схема коллекции изображений mt9t001:

Четыре: список макетной платы

1. Одна плата разработки DM642;

2. MT9M001 полностью функциональная плата разработки видео;

3,5 v 1A источник питания один;

4. Один видеопровод;

5. Обеспечить процедуры тестирования макетной платы;

Обеспечить EVM тестовую программа TI;Включая JPEG, тестирование сети и другие процедуры;

Обеспечить DM642 демонстрационной тестовой программы syngenta;
