Для оценки версии+ программист LMX2595 макетная плата RO4350B высокочастотная плата официальный контроль программного обеспечения LMX2595EVM

Описание

Оценочная версия + программист LMX2595 макетная плата RO4350B высокочастотная плата официальный контроль программного обеспечения LMX2595EVM

Опционально USB2ANY SPI программатор, нулевая база может быть разработана!

LMX2595EVM макетная плата оценочная плата улучшенная версия, встроенный MCU, более удобное развитие, ускорение процесса разработки проекта.

Полностью совместим с официальной платой развития, добавляя популярный контроллер MCU STM32, удобная Оценка развития.

Самый высокий уровень шума psr-ldo в отрасли используется для превосходного решения проблем с отключением питания, которые могут быть представлены официальной версией no board LDO или dc-dc, чтобы удовлетворить более высокие требования.

SMA rf интерфейс, импортированный Джонсоном, RO4350 высокочастотная пластина, четырехслойная пластина дизайна; лучшие материалы и более профессиональный дизайн, обеспечивают превосходную производительность, полностью играть устройство ультра-низкий Фазовый шум, ультра-низкая производительность джиттера, производительность второй убить другие магазины, используемые RF-4 продуктов плиты, даже за пределами официальной версии.

Пятно преимущество!

Может предоставить более профессиональные данные тестирования инструментов!

LMX2595 является высокопроизводительным PLL, интегрированным с 7,5 ~ 15 ГГц VCO, с ведущим в отрасли индексом фазового шума.

LMX2595 Особенности:

• Диапазон выходных частот: 10 МГц ~ 19 ГГц

• 15 ГГц Фазовый шум: -- 110 дБ/Гц-@ 100 кГц

• Средний квадратный джиттер корня: 45fs@7.5GHz (100 Гц ~ 100 МГц)

• Программируемый выходная мощность

• PLL Ключевые спецификации

-FOM:-236 дБ/Гц

-- Нормированный шум: -- 129 дБ/Гц

-- Частота высокой фазы:

-Целочисленный режим до 400 МГц

-Десятичный режим до 300 МГц

-32-bit, десятичная система делитель частоты

• Устраняет целочисленные границы с помощью программируемого входного делителя и мультипликатора

• 3,3 в одиночное питание

Физический рисунок стандартного выпуска:

Полный интерфейс версии физической карты

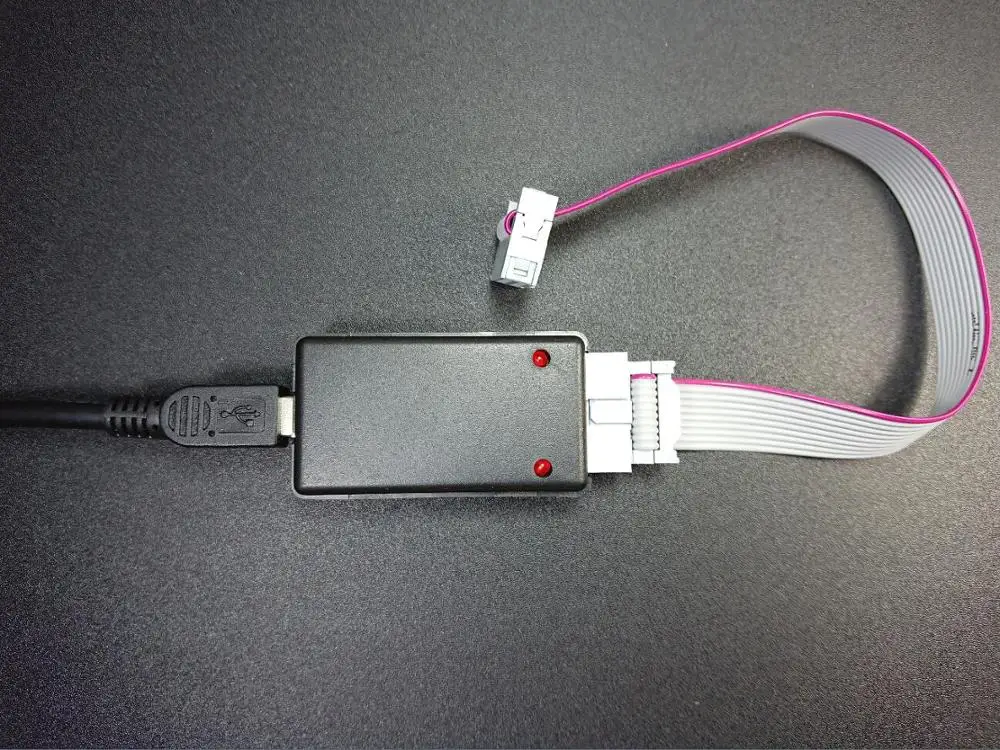

Физический чертеж USB2ANY SPI программиста (онлайн-Отладка может быть осуществлена с помощью официального программного обеспечения TICS Pro)

TI официальный TICS Pro интерфейс программного обеспечения конфигурации

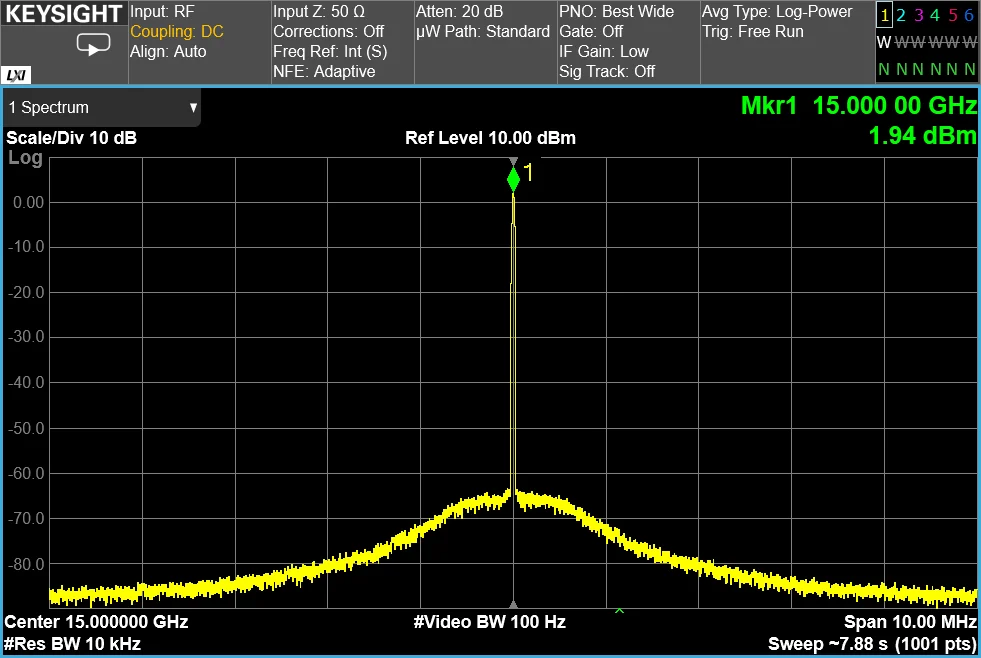

Результаты тестирования спектра 15 ГГц

Низкочастотный выход широкополосного спектра результаты тестирования

Agilent E5052B измеритель фазового шума 15 ГГц результаты измерения фазового шума

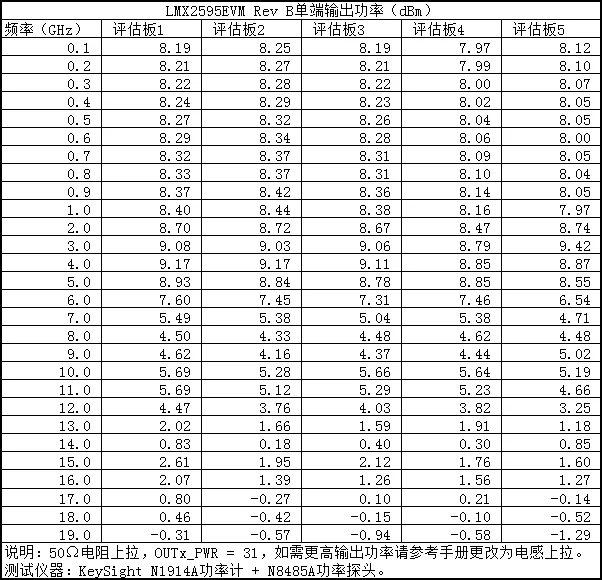

Выход Испытание силы

Официальные результаты испытаний на отключение питания

RO4350B пластинчатая линия передачи (длина: 25 мм) + результаты испытаний на впускное соединение Джонсона

Отправить высококачественный силиконовый термостойкий шнур питания
