Для push-pull quasi резонансный 1000 Вт чистый синусоидальный инвертор схема оценочная плата EGD1000W EG8011

Описание

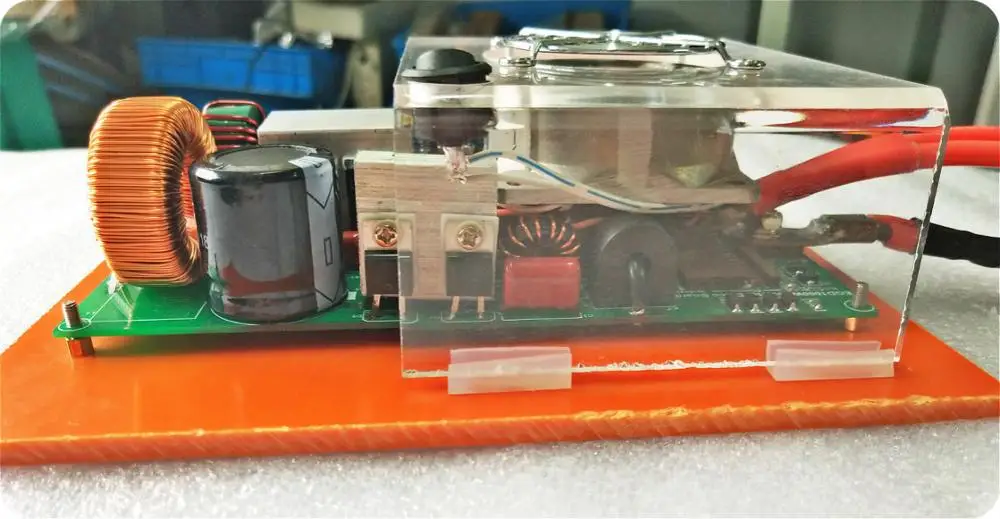

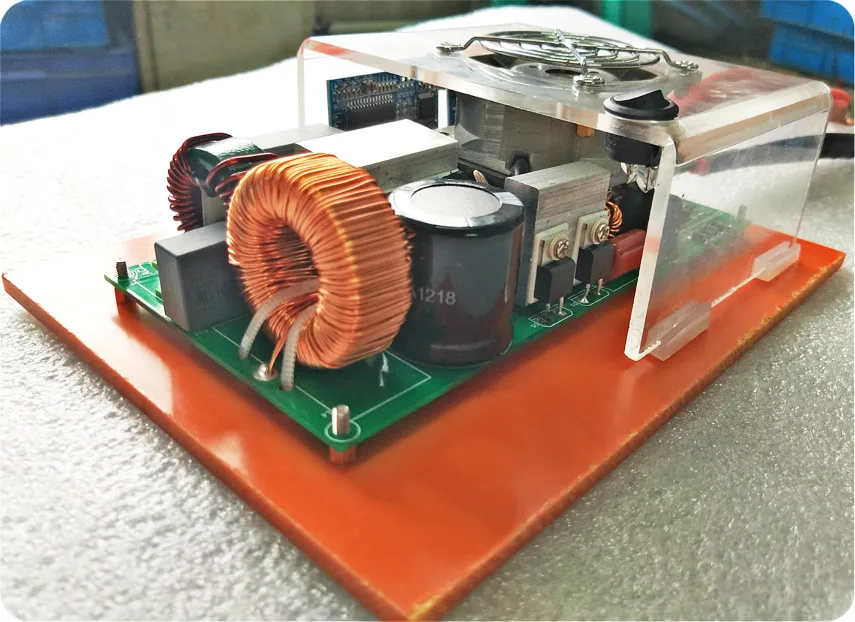

Push-pull quasi резонансный 1000 Вт чистый синусоидальный инвертор схема оценочная плата EGD1000W EG8011

Предисловие:

1. Этот продукт является оценочной платой 1000 Вт Чистая Синусоидальная волна инвертор с новой схемой, которая в основном используется для оценки, тестирования и имитации инверторов производителей и любителей.

2. Все аппаратные параметры этой схемы являются открытым источником для продвижения развития инверторной промышленности.

3. Поскольку это оценочная плата, многие из них сделаны вручную, поэтому поставка не может быть полностью поставлена в настоящее время. Требуется предварительный заказ, и покупатели могут снимать сначала.

Вот ребенок в деталях:

1. Обзор программы

Схема для DC-AC двухуровневая структура, трансформация мощности, первый уровень для изолированного DC-повышающий преобразователь постоянного тока цепи, нулевой ток плавный переключатель push-pull квазирезонансная структура, трансформирующая батарея DC 12 v до 310 v ~ 400 v Высокое напряжение постоянного тока Напряжение Шины, Уровень постоянного тока-переменного тока полный мостовой преобразователь, утвержденный модуль драйвера EGS003 SPWM, который широко используется на рынке, высокое напряжение постоянного тока, напряжение шины до 220 В переменного тока Чистая Синусоидальная волна, имеет много характеристик, например, стабильность напряжения с высокой точностью, небольшие искажения формы сигнала.

2, проектные характеристики

Передняя фаза dc-dc принимает толкающую квазирезонансную топологию;

Класс Push-pull без утечки индуктивности поглощения петли;

Ультратонкий дизайн трансформатора, высокая плотность мощности;

Передняя Труба MOS без теплоотвода;

Выходной немодулированный синусоидальный сигнал;

Номинальная мощность 1000 Вт;

Диапазон входного напряжения: 10 В ~ 15 В постоянного тока ± 0,5 В

Выходное напряжение: 220В переменного тока;

Устройство плавного пуска выход;

Батарея под напряжением, защита от перенапряжения;

Защита от короткого замыкания на выходе;

Защита от перегрузки.

3. Программа использования

Голая плата этого синусоидального инвертора в основном ориентирована на небольшое количество клиентов на ранней стадии. После покупки обнаженной доски, до тех пор, пока она оснащена вентиляторами, оболочкой, жгутом проводов, упаковкой и т. Д., продукт можно быстро поставить на рынок

4. Основные технологии

Разумная структура, макет высокой плотности, тонкое производство, чистая проводка, компактный размер

5. PK традиционные инверторы

1. Уменьшение громкости сравнение

Двухтактный квазирезонансный инвертор 1000 Вт имеет размер 176 мм * 90 мм * 45 мм, что достигло размера традиционного инвертора 300 Вт, что делает его более удобным и гибким в использовании

Импульсный квазирезонансный инвертор 1000 Вт традиционный инвертор 1000 Вт

45 мм 176 мм * 90 мм * 330 мм * 148 мм * 65 мм

2. Макет сравнение

По сравнению с хаосом традиционной инверторной компоновки, джемперы плотные. Импульсный квазирезонансный инвертор 1000 Вт был сконструирован и отрегулирован многократно во время исследований и разработок. Общая компоновка более изысканная и качество как произведение искусства

Push pull 1000 Вт квазирезонансный инвертор традиционный 1000 Вт Инвертор

3. Эффективность сравнение

В той же тестовой среде, с нагрузкой 300 Вт, эффективность импульсного квазирезонансного инвертора 1000 Вт 95.3%, 3% выше, чем у традиционного инвертора 1000 Вт, который составляет 92.4%

Push pull 1000 Вт квазирезонансный инвертор традиционный 1000 Вт Инвертор

6 полная мощность 1000 Вт с нагрузкой

7, dc-dc преобразователь-push-pull квазирезонансный принцип преобразования

В традиционном импульсном преобразователе частота переключения в основном ограничена потерей переключения трубка-разрядник, а частота переключения обычно составляет от 30 кГц до 40 кГц, что приводит к большому размеру выбранных устройств питания, что делает его трудно достичь высокой эффективности и малых преобразователей.

В инверторе EGD1000W, до тех пор, пока Микрокристаллическая компания использует фирменный плавный переключатель технологии, технология quasi резонансный плавный переключатель, имеет высокую частоту переключателя, 70 кГц, преобразователь небольшого размера, низкая мощность МОС трубки потери переключения, высокая эффективность, низкая стоимость преимущества, Каждый цикл PWM делает мощность MOS трубки работать с нулевым током (ZCS) открыть и выключить режим, значительно уменьшить лампа-переключатель теплового значения, но также дизайн для полного 1000 Вт без плюс теплоотвода, для цели инвертора является невиданной, Совершенно инновационный дизайн на рынке. Структура описана следующим образом:

Принципиальная схема системы
