Для радиочастотной подплаты модуль AD-FMCOMMS3-EBZ ad9361 официальное программное обеспечение радио SDr упаковка

Описание

Ad-fmcomms3-ebz: "AD9361 комплект разработки программного обеспечения"

Ad-fmcomms3-ebz-это высокоскоростной аналоговый модуль, разработанный для демонстрации AD9361-высокопроизводительного высокоинтегрированного радиочастотного приемопередатчика, предназначенного для радиочастотных приложений, таких как 3G и 4G базовые станции, приложения для испытательного оборудования, и радиоприемники с программным определением.Программируемые и широкополосные возможности устройства делают его идеальным выбором для многих приложений трансивера.Это устройство интегрирует РЧ передний конец и гибкий смешанный сигнал baseband часть, интегрирует Частотный синтезатор, обеспечивает настраиваемый цифровой интерфейс для процессора или FPGA, таким образом, упрощает импорт дизайна.Диапазон рабочих частот чипа AD9361 колеблется от 70 МГц до 6 ГГц, покрывая большинство лицензионных и безлицензионных диапазонов частот. Программно изменяя скорость дискретизации, цифровой фильтр и параметры извлечения самого AD9361, полоса пропускания канала, поддерживаемая чипом, колеблется от менее 200 кГц до 56 МГц.

Ad-fmcomms3-ebz обеспечивает единую платформу для разработчиков программного обеспечения и системников, которая удовлетворяет спецификации по 2,4 ГГц, но не весь диапазон настройки rf, поддерживаемый платой.Типичные Данные о производительности для всего диапазона (70 МГц-6 ГГц), поддерживаемые платформой, показаны в справочной информации для платы.

Отгрузочная ведомость:

FMC интерфейс AD9361 макетная плата.

Антенна 2,4g с 4 антеннами.

Sd-карта one (с изображением LINUX, может запускать LINUX непосредственно на ZEDBOARD и ZC706).

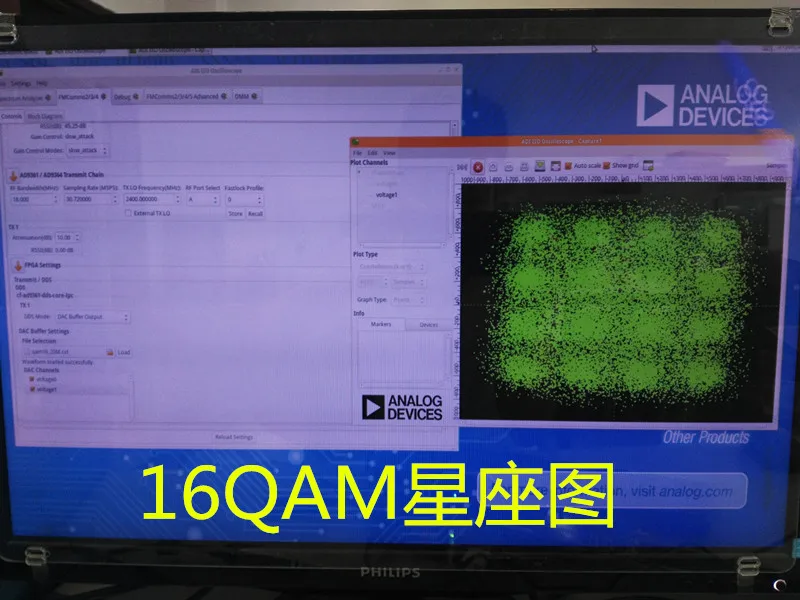

Ниже приведен пример операции, предоставляемой сетигенами
