Описание
RFID модуль считывания карт/RC522 последовательный считыватель/IC карты индукции идентификации/низкая мощность/rf макетная плата
Дощечка для записей модуль сетевой резервной передачи данных Ссылка: https://pan.baidu.com/s/17dL0-HDyxdPoRWGoXdYEjQ пароль: 7 a59
Модуль с управлением ЦП, не нужно записывать протокол, пока ваше устройство через последовательный порт может подключиться к модулю
Полный контроль последовательного порта модуля (USB/Ethernet последовательный порт), нет необходимости в сложном SPI, способном плавно подключать любую систему платформы, совместимую с любой системой с последовательным портом (51, ARM, Linux, arduino, Windows и т. Д.)
Вам нужно только следовать нашей простой команды, чтобы легко управлять модулем RFID для чтения, записи, добавления и вычитания IC карты (но вы не можете изменить идентификационный номер IC карты).
Модуль может автоматически считывать идентификационный номер IC карты (то есть идентификационный номер шестиугольной IC карты можно автоматически считывать, когда IC карта находится рядом с током, и идентификационный номер выдается через последовательный порт без какой-либо команды).
Этот модуль имеет как многофункциональные, так и одиночные функции чтения и записи, и пользователь может завершить работу чтения или записи с одной инструкцией.
Доставка по умолчанию этого модуля-выходной сигнал от транзисторно-транзисторных логических схем UART, интерфейс 232 и интерфейс 485 для клиентов на выбор.
После фотографирования, оставьте свой адрес электронной почты, мы отправим информацию об использовании на ваш адрес электронной почты! (включая руководство пользователя [протокол], руководство по эксплуатации, программное обеспечение для тестирования ПК, несколько 51 процедур и т. д., но исходный код MCU и схемы PCB [только Механическая структурная схема] Не предоставляются.) В этом модуле нет сварочного штифта по умолчанию, пожалуйста, укажите, если это необходимо. эта ссылка является ценой одного RFID модуля, за исключением IC карты, USB последовательного порта модуля и т. Д.
1,1 Описание оборудования
Напряжение питания этого модуля составляет 3,3 В/5-9 В постоянного тока, выход уровня UART ttl, простая проводка J1-это контактный разъем проводки на рисунке 1, и описание штыря J1 показано в таблице 1 (сверху вниз).
Таблица 1 pin описание [1 pindescription
Отладочное производство, пользователи не debugging отладочная мощность, пользователи не careSWIMVCC3.3Positive вход питания, 3,3 vRXDModule ввод данных, подключение MCU TXDModule выход данных, подключение к MCU RXDTXDThe power toGNDVCC5.0 | Вход питания положительный, 5 ~ 9 v
1,2 Параметры продукта
Модель продукта: ATS522
Рабочий ток: 13-26ма/dc 3,3 В
Ток холостого хода: 10-13 мА/dc 3,3 В
Пиковый ток: <30 мА
Рабочая частота: 13,56 МГц
Расстояние чтения карт: около 5 см (тест с IC тонкой картой продается в нашем магазине)
Интерфейс: UART ttl
Скорость передачи данных: максимум 10 Мбит/с
Скорость чтения карт: чтение ID 7 раз в секунду, чтение блока данных 3 раза в секунду
Физические характеристики: Размер: 31,5 мм × 50 мм
Температура окружающей среды: Цельсия-20-80 градусов
Температура хранения: 40-85 ℃
Влажность: Относительная влажность 5%-95%
Протокол: соответствует стандарту ISO14443A, поддерживает Mifare1 S50, Mifare1 S70 (идентификационный номер четырех байт)
Формат данных кадра интерфейса UART составляет 1 пусковой бит, 8 бит данных, немаркированный бит четности, 1 стоп бит, и скорость передачи данных фиксируется на 9600.
Описание выходного интерфейса 1,3

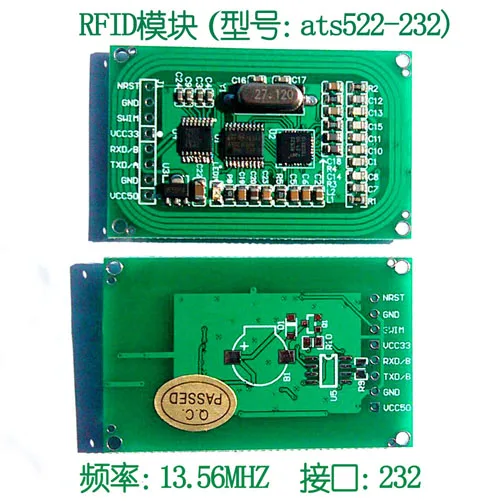

ATS522 чтение и модуль записи-это выход интерфейса UART ttl. Если чтение и модуль записи чипа SP3232 ATS522 сварены в положении U4, выход станет интерфейсом 232. Если чтение и модуль записи чипа 485 ATS522 сварены в положении U5, выход станет интерфейсом 485, как показано ниже:
Доставка по умолчанию-это выход интерфейса UART ttl. Если требуется выход интерфейса 232, 485 или сварочный зуммер, пожалуйста, обратитесь к продавцу магазина, если есть какие-либо запасы и изменить цену.
Если это 232 последовательный порт, пожалуйста, сварите чип SP3232 в позиции U4, если это 485 последовательный порт, сварите чип MAX3485 в задней части U5, и удалите два 0 Ом в положении U4.
Вышеуказанная цифра-это программное обеспечение для ПК, предоставляемое ATS522 module. Мы предоставим инструкции по эксплуатации программного обеспечения.

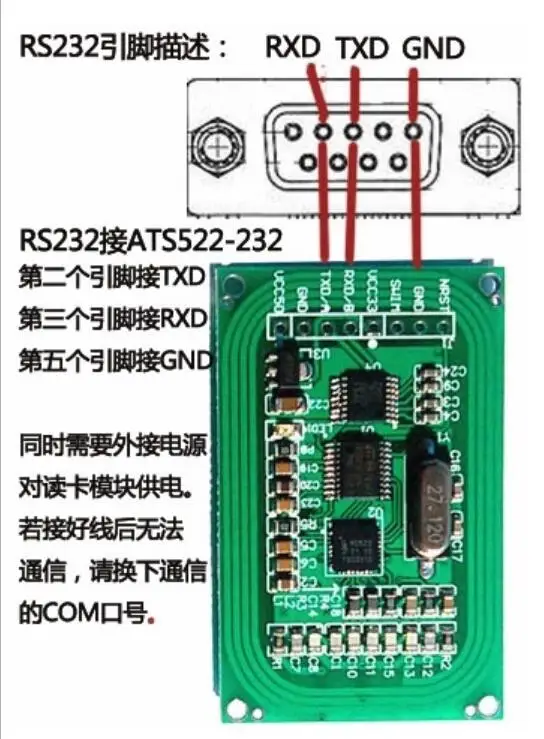

Схема подключения модуля ATS522, USB к последовательный порт TTL модуль, RS232 к модулю последовательного порта и 51 MCU является следующим:
Примечания:
Каждый модуль нашего магазина поставляется после проведения теста, поэтому он гарантированно будет доступен. Если пользователь не может общаться при его использовании, пожалуйста, проверьте следующее:
1. Порт, выбранный этой машиной, 2. Различные порты ПК не одинаковы. Если вам требуется сбой открытия порта, выбор порта должен быть неправильным.
2. если модуль RFID подключен к компьютеру через последовательный порт передачи и используется модуль управления RC522PC_DEMO, если программное обеспечение застревает, проверьте, правильно ли подключена линия подключения, подключены ли RXD (вход) и TXD (выход) в обратном порядке.
3. Рекомендуется сварить штифт с помощью штифта или непосредственно приварить соединительный провод к штифту. Если соединительный провод пятки не в хорошем состоянии, связь будет не в состоянии и программное обеспечение застревает.
4. Если USB в последовательный порт TTL модуль, используемый клиентом, не приобретается в этом магазине, пожалуйста, обратите внимание, приварен ли ваш USB к последовательный порт TTL модуль с чипом RS232. Если да, то это не подходит для использования.
5. Этот модуль является технической основой, требуемой для пользователей технических продуктов. Мы предоставляем руководство, тестовое программное обеспечение и другие материалы и предоставляем техническую поддержку для работы проводки и программного обеспечения ПК, но не предоставляем техническую поддержку для разработки и написания программ. мы можем принять индивидуальные продукты от наших клиентов.
6, автоматический ID карты не выдается для чтения и записи IC карты, то есть автоматическое считывание ID не может использовать программное обеспечение ПК. поэтому, когда пользователь должен подключить SWIN и GND в течение длительного времени, мощность может быть перезаряжена для использования программного обеспечения PC.
