Для(Rynq+ AX58100) EtherCat-AX58100 макетная плата может заменить ET1100. Схема STM32, DSP, ZYNQ

Описание

Ethernet Cat-smart-board Цветовая гамма:STM32F407 + AX58100 = 399,99 $ DSP28377 + AX58100 = 888,88 $ zynq + AX58100 = 1199,99 $

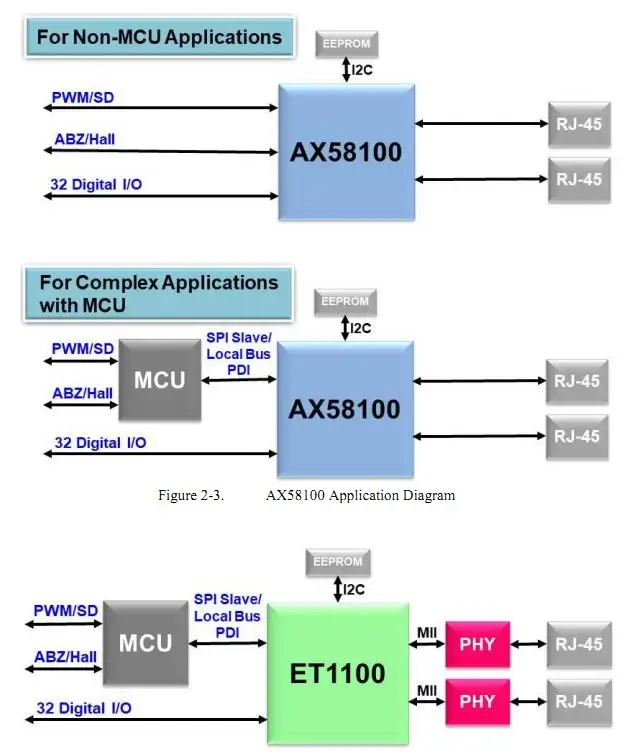

Новейшая Плата по разработке решений Ethernet Cat.AX58100 является идеальной альтернативой ET1100.

Это относительно новое решение для PDI интерфейса, аналогичное ET1100

Два чипа PHY интегрированы внутри

Дешевле, чем LAN9252

Если ET1100 доступен на изделии, пожалуйста, обратите на это внимание

Производительность аналогична ET1100

Интерфейс PDI совместим с ET1100

В настоящее время Совет по разработке предоставляет параллельные примеры IO и параллельные 402 spi в настоящее время разрабатывается

Макетная плата нового запуска, обеспечивает параллельные процедуры cia402 и IO.Интерфейс SPI находится в процессе разработки.Враги будут вводиться в течение нескольких лет.

Кроме того, эта плата разработки DSP конфигурация и ZYNQ конфигурации обеспечивают одноузловую многоосевую схему.Может быть гибко настроен на 1 ~ 8 оси.

Обеспечить идеальную техническую поддержку для обеспечения плавного развития продуктов клиентов.

Предоставляем счета плюс 7%

Количество новых товаров ограничено, пожалуйста, свяжитесь с продавцом перед оплатой, чтобы определить время доставки.

Последняя схема управления Сервоприводом,

Совет по развитию EtherCat является экономически эффективным в отрасли

Поддержка новейшего стека Ethercat, обновленного с SSC5.11.

Техническая поддержка-старшие разработчики EtherCat проходят процесс разработки бесплатно

Техническая поддержка знаком с ECAT master station от станции различные решения, добро пожаловать, чтобы обсудить и узнать вместе!

Наша техническая команда доставит вас через связь Ethernet Cat.

Пожалуйста, обратите внимание, что эта плата не просто копирует официальный, но делает некоторые улучшения надежности в соответствии с потребностями продукта. Эта цепь была проверена продуктом и может пройти тест EFT ±2кв.

Опыт в реализации трансплантации стека протокола ECAT slave на STM32, ARM9, ZYNQ, PIC32 и DSP.

Владелец магазина не является профессиональным продавцом, поэтому не 24 часа wangwang онлайн, проблемы можно напрямую связаться по телефону

Исходный код.

Аппаратная конфигурация

L TMS320F28377D: TI новейший чип управления двигателем, двухъядерный, основная частота 200 МГц, одноточная плавающая точка, аппаратный мультипликатор, математическая Операционная установка и т. д., Массовая цена производства составляет около 80 юаней

L STM32F407: ARM чип с 168 МГц Основной Частоты, высокая стоимость производительности

ZYNQ: xilinx FPGA чип, внутренний ARM A9 двухъядерный основной частоты 666 МГц.SOC чипы с высокой производительностью в настоящее время

L AX58100: последняя схема контроллера управляемой станции ECAT cica, с 2 phys интегрированы внутри, трансивер автоматический реверсивный и Автоматическая коррекция полярности, Массовая цена производства составляет около $15,88

L 24FC64: 64 K-bit IIC CMOS серийный EEPROM

L пассивный кварцевый генератор: температурный дрейф менее 10ppm, процесс уровня чипа, стабильный и надежный, femtosecond FS уровень дрожания

Макетная плата поддерживает стандартные процедуры Cia402

Поддержка функции:

L поддерживает CSP CSV CST

L поддерживает постоянный ток, и цикл связи может достигать ниже 200us (он все еще находится в процессе оптимизации и может достичь более быстрой скорости)

L постоянно обновляет программное обеспечение для поддержки Cia402 с большим количеством функций: больше поддержки режима, поддержка нескольких осей

Отгрузочная ведомость:

Основная Плата ЦП: STM32/DSP/ZYNQ основная плата

AX58100 основной плате

USB шнур питания

Садится по одному проводу

Сетевой диск для передачи данных baidu
