Для SFP28 тестовая плата 25G тестовая плата 5G модуль тестовая плата 5G Модуль светильник мониторинг источника и контроль приема

Описание

(Техническими характеристиками)

Введение в

Этот продукт предназначен для поддержки тестирования и оценки SFP28 и SFP + оптических модулей, обеспечивая такие функции, как блок питания модуля, внешний интерфейс с программным управлением, двустороннее извлечение канала данных и отображение состояния модуля. благодаря отличному дизайну и тканевой доске, надежность сигнала имеет хорошую гарантию, Чтобы убедиться, что тест производительности пользовательского модуля обеспечивает надежную платформу.

EVB может выполнять следующие функции:

1) общая оценка производительности и тестирование модулей SFP/SFP +.

2) обеспечивает модуль напряжения питания (3,3 В).

3) Обнаружение напряжения, тока и стабильности.

4) индикатор состояния.

5) связь по USB шинам или по шинам iec.

6) ручное управление или управление шиной iec.

На что следует обратить внимание

1) рабочая среда устройства должна быть влагостойкой, пыле-и антистатической.

2) тестер должен носить антистатическое устройство и Антистатический браслет во время работы.

3) не смотрите непосредственно на светильник во время теста, чтобы избежать травм глаз.

4) Оптическое волокно является оптическим устройством, и торцевая поверхность оптического волокна должна быть защищена как можно больше. После завершения работы головка оптического волокна должна быть покрыта пылезащитным колпачком. Строго запрещено прикасаться к торцевой поверхности перемычки из оптоволоконного волокна. Часто подключенные волоконные головки необходимо регулярно чистить (аккуратно в одном направлении с помощью специальной протирающей бумаги).

5) модуль должен быть вставлен на место и зафиксирован.

6) обратите внимание, что максимальное напряжение постоянного тока питания EVB не должно превышать + 5,5 В, и рекомендуется не превышать + 4,5 В.

7) во время работы убедитесь, что каждая Перемычка настроена правильно.

Внешний вид и удостоверений личности

ESUN тестирования EVB имеет гнездо SFP/SFP + и экранированную клетку.

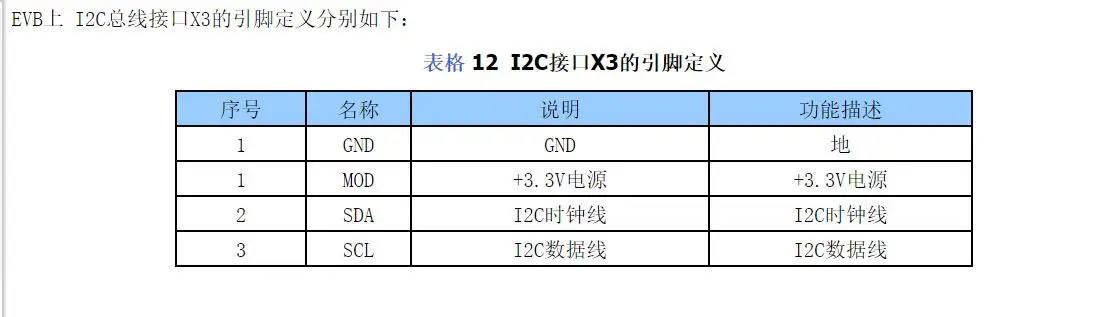

EVB получает Входное напряжение питания + 5 В от usb-интерфейса компьютера или внешнего модуля питания переменного/постоянного тока через интерфейс питания (5 В или USB). связывайтесь с компьютером или основным устройством IEC через шину USB или шину IEC (X3).

EVB схема

Верхняя часть оценочной платы PCBA показана ниже:

Рисунок 1 Вид сверху оценочной платы PCBA

Внешний вид смотрите картинку с размерами)

EVB интерфейса

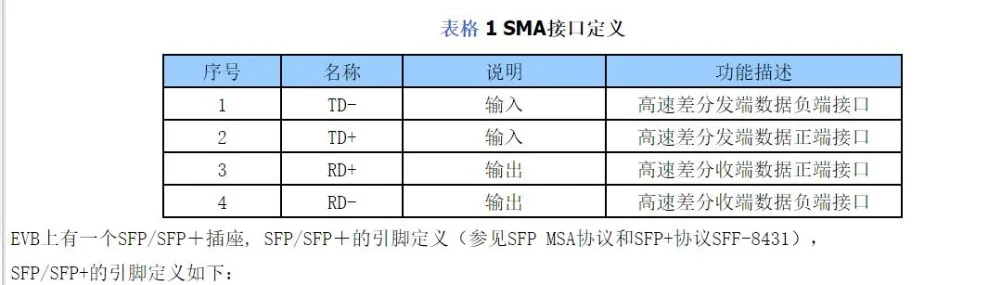

Существует четыре интерфейса SMA на EVB, среди которых TD +-и RD +-используются для высокоскоростных сигнальных интерфейсов. Определения каждого SMA следующие:

Таблица 1 определение интерфейса SMA

Для SFP28 тестовая плата 25G тестовая плата 5G модуль тестовая плата 5G Модуль светильник мониторинг источника и контроль приема Техническое обслуживание:

Ненужная эксплуатация испытательного оборудования не допускается. Все операции должны осуществляться в строгом соответствии с операционными правилами.

Разборка и изменение не допускается, за исключением профессионалов. Если испытательное оборудование не работает, пожалуйста, свяжитесь с профессиональным и техническим персоналом вовремя.

Описание обслуживания неисправностей:

1. Сбой: светильник индикатора питания оценочной платы не включен

Инструкции по обслуживанию: Проверьте, имеет ли внешний источник питания постоянного тока Выходное напряжение; Проверьте, защищает ли внешний источник питания постоянного тока от перегрузки по току;

2. Феномен сбоя: USB связь не работает

Инструкции по обслуживанию: Проверьте, правильно ли подключен USB к оценочной плате и правильно ли подключена шина связи iec.

Если вышеуказанный сбой не существует, обратитесь к профессиональному дизайнеру для обслуживания.
