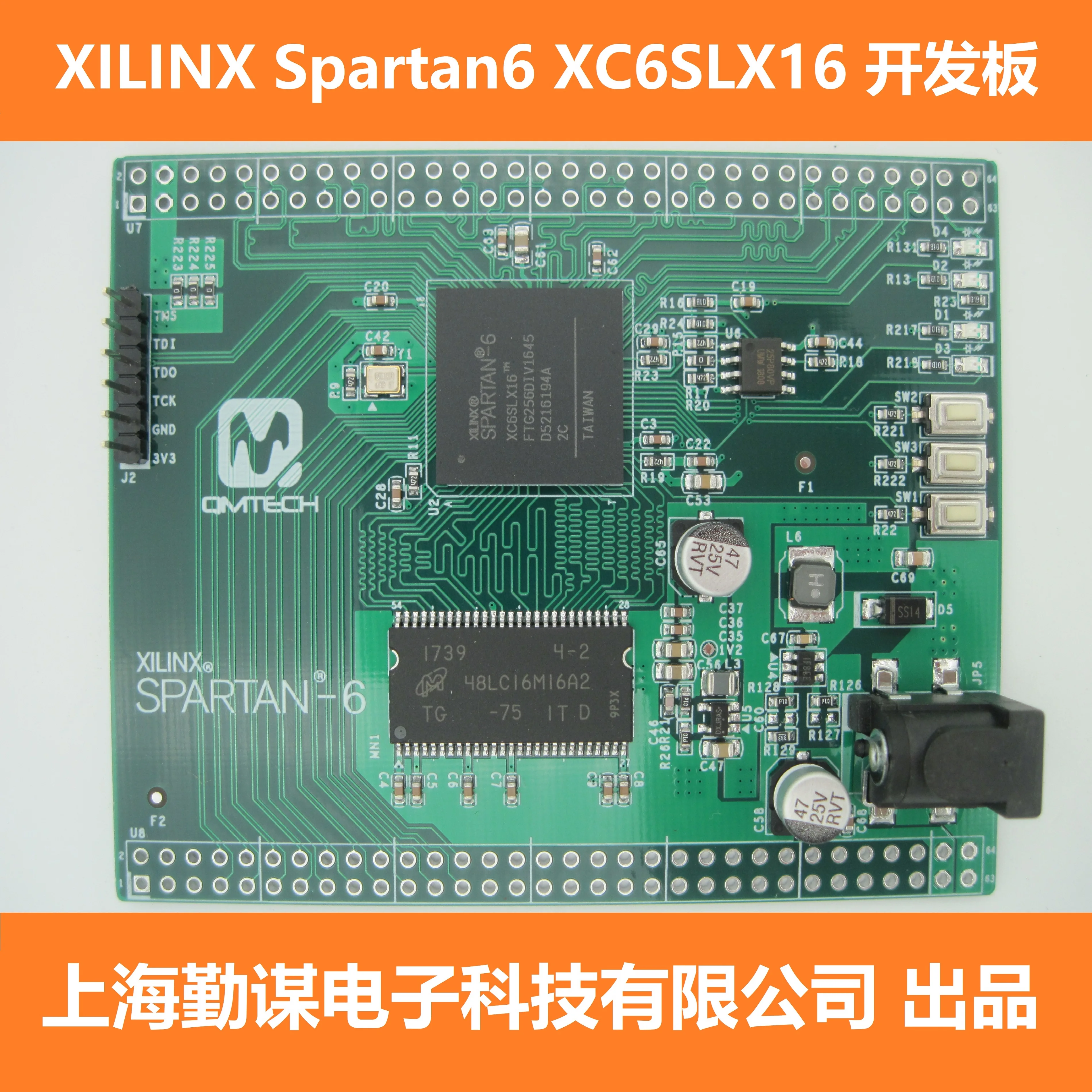

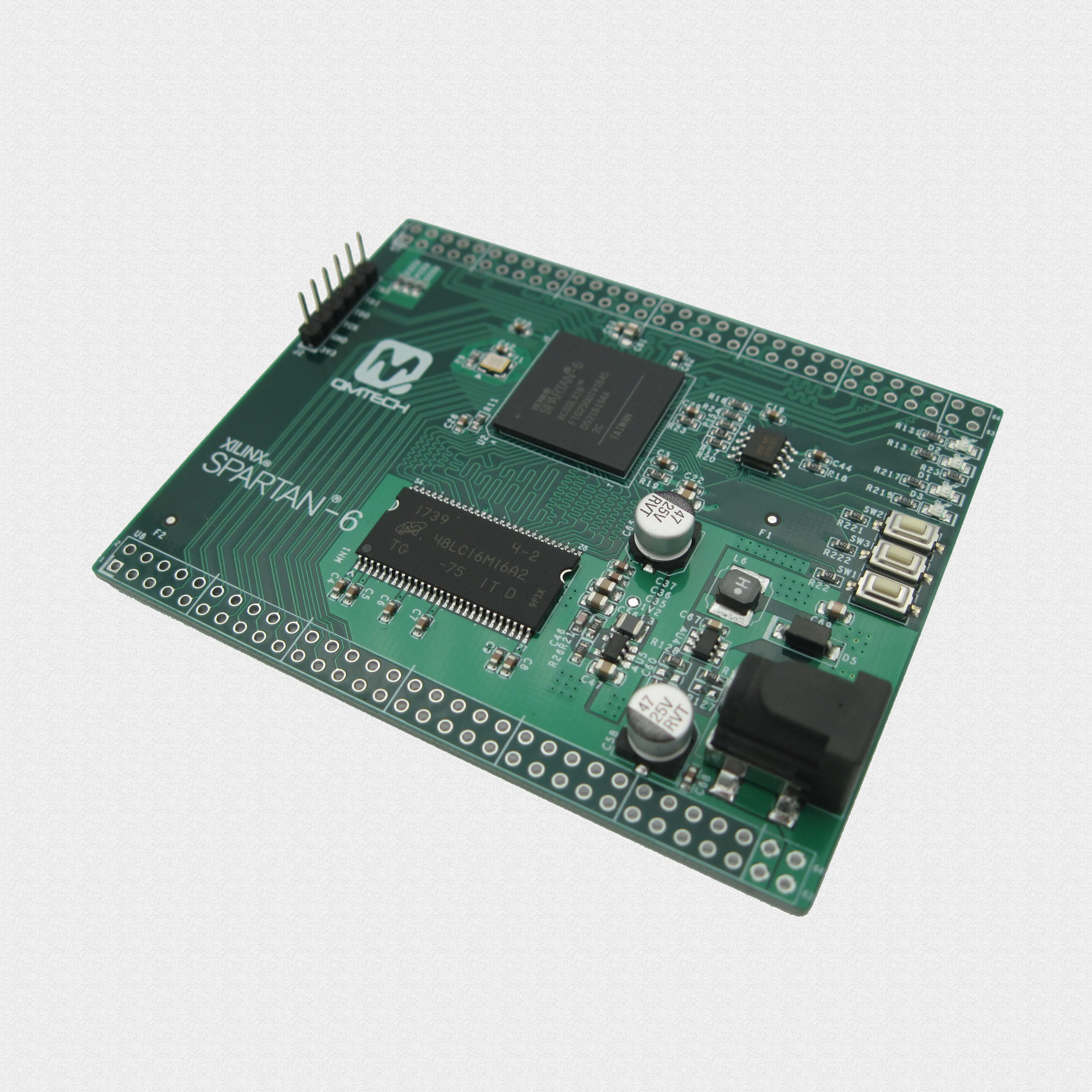

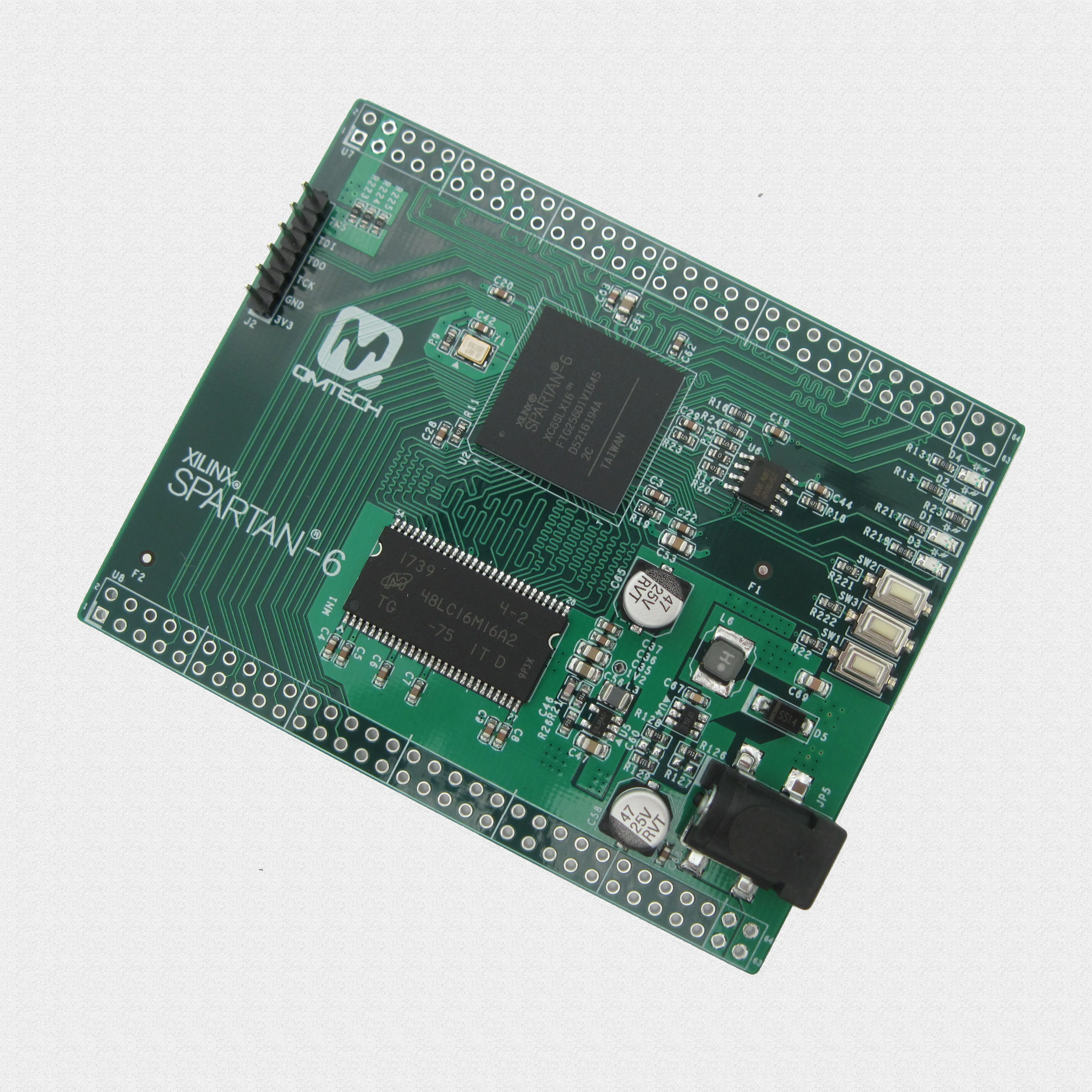

Для Spartan6 макетная плата XILINX FPGA SDRAM spartan-6 основная плата XC6SLX16

Описание

Spartan6 макетная плата XILINX FPGA SDRAM spartan-6 основная плата XC6SLX16

Серийный номер характеристики parameterMaster FPGA:

XC6SLX16-2 ftg256c;

1 главный контроль FPGA внешняя тактовая частота источника:

50 mhz.2 количество логического блока в xc6slx16-ftg256 чипе 14, onboard встроенный флэш-чип M25P80 SPI, 1 Мб емкость памяти QMXC6SLX16 Встроенная 32 Мб Встроенная SDRAM, модель MT48LC16M16A2;

Источник питания 3 3 в обеспечивает QMXC6SLX16 с широкодиапазонным входом MPS MP2359 DC/dc. qmxc6slx16 приводит к двум рядам 64 p, 2,54 мм интервал строк, который используется для внешнего подключения 24Bit TFT lcd, CY7C68013USB модуль, высокоскоростной ADC модуль сбора или CMOS модуль камеры QM XC6SLX16 выводит 3-сторонний выход ключ чип для тестирования. QM XCGSLX16 выводит 4-х канальный светодиодный светильник чипа для testing.10 QM-xc6slx16 приводит к JTAG была отладка порт чипа, который принимает однорядные google nexus 6 p с 2,54 мм шаг.

1112 фактический размер QM макетной платы XCGSLX16 составляет 6,7 см x 8,4 см, а Входная мощность платы по умолчанию должна быть 1A @ 5 в постоянного тока. QM XC6SLX16 макетная плата, все из которых были обработаны с одинаковой длиной. 10 Напряжение bank1 может быть обработано сопротивлением 0 Ом, чтобы адаптироваться к другим внешним 10 уровням, таким как 1,8 v LVDS высокоскоростной ADC сигнал, 2,5 v gigabit Ethernet PHY, etc13

Вся информация раскрывается и обновляется на сетевой диск http://pan.biduar.com/s/1pLOa9uF.

Папка: QMXC6SLX16 SDRAM макетная плата.

Или перейти к работе электронная загрузка BBS: http:/www. Ingzhi lab.com/forum. Мод-forumdi sp lay & fire-56

Список доставки: xc6slx16-2ftg256c SDRAM core x1, по умолчанию зеленый PCB припой.
