Описание

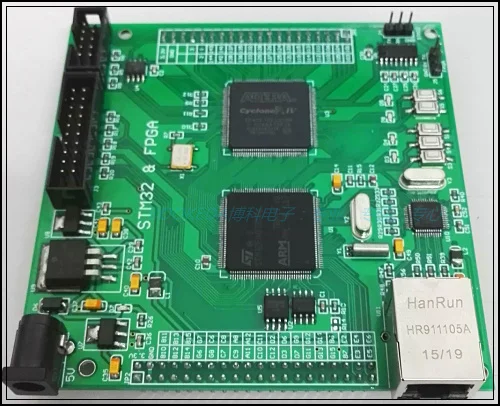

STM32 F407 + FPGA + Ethernet двухъядерный макетная плата управления движением
Первый STM32F407 + FPGA + Ethernet двухъядерный макетная плата ультра-экономичный контроль движения
Предоставление рутинной информации о регулировании движения
Информация о продукте макетной платы:
FPGA: CYCLONE IV EP4CE10E22C8
Чип конфигурации FPGA: EPCS4, 4M
Дужка: STM32F407ZGT6
Ethernet: W5500 10/100 m
FALSH: W25Q128, емкость 128 м, может быть сделан эксперимент по хранению SPI.
EERPOM: AT24C64, емкость 64 м, может сделать эксперимент по хранению данных по протоколу IEC
Последовательный порт: MAX3232 STM32 и последовательный порт FPGA
Пользовательский эксперимент светодиодный: 4. STM32 и FPGA два каждого
Пользовательский эксперимент ключ: 4. STM32 и FPGA два каждого
Системные часы: FPGA: плата с исходными часами. ARM: стандартные двойные часы.
Интерфейс отладки: FPGA JTAG и ARM JTAG являются стандартными интерфейсами отладки
Пользователь ввода/вывода вытянут и четко обозначен на плате.
Источник питания: LT1085 и другой специальный чип питания, внешний входной интерфейс DC5V
Шина FSMC используется для подключения STM32 и FPGA, которые могут осуществлять параллельную высокоскоростную передачу данных.
Между STM32 и FPGA есть последовательный порт, который может осуществлять передачу данных по последовательному протоколу.
Размер сердечника: 100 мм × 100 мм
STM32F407 чип введение
Упаковка: LQFP-144
Серии STM32F405xx и STM32F407xx основаны на высокопроизводительной руке с рабочей частотой до 168 МГц. архитектура? -M4 32-разрядный процессор RISC ядро. ядро Cortex-M4 поставляется с одноточным арифметическим блоком с плавающей точкой (FPU), который поддерживает все инструкции и типы обработки данных с одной точностью ARM. он также имеет набор инструкций DSP и блок защиты памяти (MPU) Для повышения безопасности приложений. В этом документ ядро Cortex-M4 с FPU именуется Cortex-M4F.
Серии STM32F405xx и STM32F407xx интегрируют высокоскоростную встроенную память (флэш-память до 1 м байт и SRAM до 192 к байт) и резервную Память SRAM до 4 к байт, А также отличаются большим количеством Расширение I/O и периферийные устройства подключен к 2 APB, автобусах, 2 AHB автобусы и звуком 1 32 бит мульти-ahb автобус матрица.
Все модели оснащены 3 12-разрядный ADC, 2 DAC, 1 с низким энергопотреблением РТК, 12 Универсальный 16-бит таймеров (в том числе 2 ШИМ таймеры для управления двигателем) и 2 Универсальный 32-бит таймеры. истинный генератор случайных чисел (RNG). они также поставляются со стандартными и передовыми интерфейсами связи.
Особенности
Ядро: ARM 32 бит ядро с FPU? -M4 cpu, адаптивный ускоритель в реальном времени (ART accelerator?, основная частота до 168 МГц, блок защиты памяти, может достичь до 210 DMIPS/1,25 DMIPS/MHz (Dhrystone 2,1) производительности, с набором инструкций DSP.
Память
До 1 Мбайт флэш-памяти
До 192 + 4 Кбайт S ram, включая 64 Кбайт CCM (память с соединением ядра) ram данных
Гибкий статический контроллер памяти с поддержкой Compact Flash, SRAM, PSRAM, NOR и NAND memories
ЖК-дисплей параллельный интерфейс, режим 8080/6800
Часы, сброс и управление питанием
1,8 v до 3,6 v прикладной поставки и ввода/вывода
POR, PDR, PVD и Бор
4-to-26 МГц Кварцевый резонатор
Внутренний 16 МГц завод-обрезанный RC (1% точность)
Три кГц осциллятор для RTC с калибровкой
Внутренний 32 кГц RC с калибровкой
Режимы сна, остановки и ожидания
VBATsupply для RTC, 20x32 бит резервных регистров + Дополнительно 4 КБ резервных SRAM
3 12-разрядный, 2,4 Мбит/с аналого-цифровые преобразователи: до 24 каналов, производительность до 7,2 Мбит/с в тройной кроссовер режим
Два 12-разрядный D/A постоянного тока в постоянный преобразователи
Универсальный DMA: 16-way DMA контроллер с FIFO и взрыв поддержка
До 17 таймеров: 12 16-бит таймеров и 2 32-бит таймеры с частотой до 168 МГц, 4 шт. вход захвата/выход сравнение/PWM, или счетчик импульсов с ортогональным (инкрементным) входом энкодера
Режима отладки
Последовательный провод отладочные (SWD) и JTAG интерфейсы
Архитектура (M4 встроенный микроэлемент трассировки?
До 140 портов ввода/вывода с поддержкой прерывания
До 136 Быстрый I/Os до 84 МГц
До 138 5 В-толерантный I/Os
До 15 интерфейсов связи
До 3 × интерфейсов IEC (SMBus/PMBus)
До 4 USARTs/2 UARTs (10,5 Мбит/с, интерфейс ISO 7816, LIN, IrDA, управление модемом)
До 3 SPI (37,5 Мбит/с), 2 с muxed дуплексный I2S для того чтобы достигнуть аудио точности класса через внутренний аудио PLL или внешние часы
2 × CAN интерфейсы (2.0B активный)
Интерфейс SDIO
Расширенные функции подключения
USB 2,0 полноскоростное устройство/хост/OTG контроллер с on-chip PHY
Высокоскоростной USB 2,0/полноскоростное устройство/хост/OTG контроллер с выделенным DMA, на чипе full-speed PHY и ULPI
10/100 Ethernet MAC с выделенным DMA: Поддержка оборудования IEEE 1588v2, MII/RMII
8 ~ 14 бит параллельный интерфейс камеры: скорость до 54 МБ/с.
True генератор случайных чисел
CRC сотовый телефон
Уникальный идентификатор 96 бит
RTC: субсекундная точность, аппаратный календарь
W5500 чип введение
W5500-это полностью аппаратный встроенный контроллер Ethernet TCP/IP, который обеспечивает более простое решение подключения к Интернету для встраиваемых систем. w5500 интегрирует стек TCP/IP, уровень передачи данных Ethernet 10/100 m (MAC) и физический уровень (PHY), позволяя пользователям расширить сетевое подключение в своих приложениях с помощью одного чипа.
И тест рынка WIZnet все аппаратные TCP/IP протокол стека для поддержки TCP, UDP, G4, ICMP, ARP, IGMP и PPPoE протокол. w5500 встроен в 32 K байтовый кэш на чипе для обработки пакетов Ethernet. если вы используете W5500, Вам нужен только простой разъем для программирования для использования приложений Ethernet. Это будет быстрее и проще, чем другие встроенные решения Ethernet. Пользователи могут общаться самостоятельно с помощью 8 аппаратных разъемов одновременно.
W5500 обеспечивает SPI (периферийный последовательный интерфейс) для более легкой интеграции с периферийным MCU. кроме того, W5500 использует новый эффективный протокол SPI для поддержки 80 МГц, что обеспечивает лучшую высокоскоростную сетевую связь. для снижения энергопотребления системы, W5500 обеспечивает режим wake up (WOL) и режим отключения питания для клиентов, чтобы выбрать для использования.
Характеристики
-Поддержка аппаратного TCP/IP протокола: TCP, UDP, ICMP, G4, ARP, IGMP, PPPoE
-Поддержка 8 автономных портов (розеток) Одновременная связь
-Поддерживается режим отключения питания
-Поддержка сети wake up
-Поддержка высокоскоростного последовательного периферийного интерфейса (SPI mode 0,3)
-Внутренний 32 K байтовый трансивер кэш
-Встроенный физический уровень Ethernet 10 BaseT/100 BaseTX (PHY)
-Поддержка автоматического обсуждения (10/100 на основе полного дуплекса/полудуплекса)
-IP sharding не поддерживается
-3,3 В рабочее напряжение, 5 В Выдерживает напряжение порта ввода/вывода;
-Светодиодный дисплей состояния (полный дуплекс/полудплекс, подключение к сети, скорость сети, активный статус)
Lead-48 pin LQFP Бессвинцовая посылка (7x7 мм, расстояние 0,5 мм)
В целевое применение
W5500 подходит для следующих встроенных приложений:
-Домашнее сетевое оборудование: приставка, персональный видеомагнитофон, цифровой медиа-адаптер
Последовательный к Ethernet: контроль доступа, светодиодный дисплей, беспроводное реле точки доступа и т. Д.
-Параллельная передача Ethernet: POS/micro принтер, копир
-USB в Ethernet: устройство хранения данных, сетевой принтер
-GPIO в Ethernet: домашний сетевой сенсор
-Система безопасности: цифровой видеорегистратор, веб-камера, киоск
-Система управления автоматизацией производства и зданий
-Медицинское оборудование для мониторинга
-Встроенный сервер
Упаковочный лист:
1. Одна основная плата
2. Один DVD (модуль, схема, руководство по использованию данных, технический документ, программное обеспечение для разработки и т. д.)
3. Один высококачественный импульсный источник питания постоянного тока (5 В)
4. Один антистатический упаковочный мешок.
