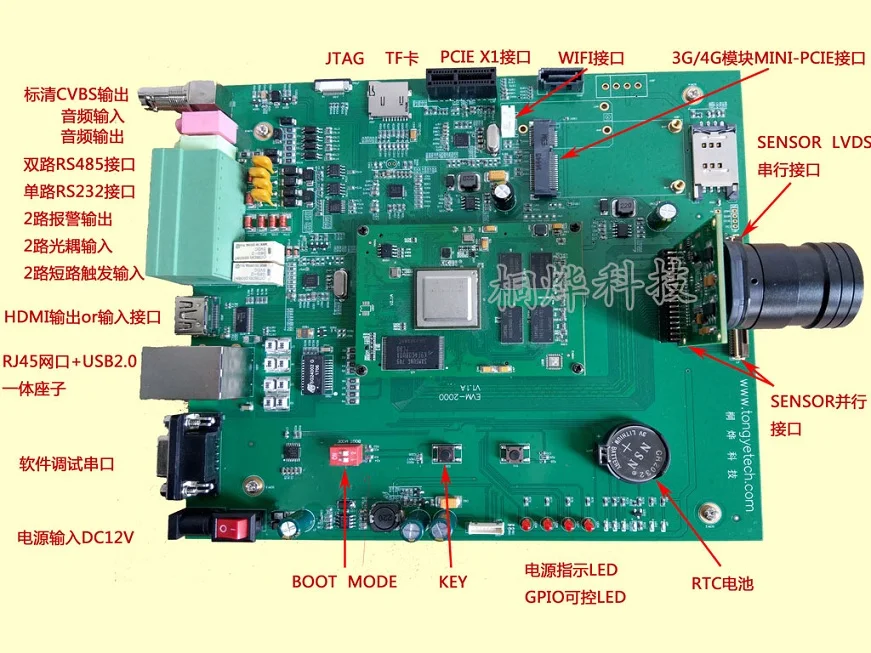

ДЛЯ TI DM8127 макетная плата Cortex-A8+ плавающая точка DSP

Описание

TI DM8127 макетная плата Cortex-A8 + плавающая точка DSP

I. Введение основных параметров производительности основной платы DM8127

1. TI DAVINCI TMS320DM8127 4-х ядерный Процессор:

1 ГГц ARM Cortex-A8 + 750 МГц плавающая точка DSP C674X + два ARM Cortex-M3 coprocessors

(1 GHz ARM cortexx-a8 в основном работает под управлением LINUX, и плавающая точка 750 MHz DSP C647X специально работает интеллектуальными режимами + первый Cortex-M3 контролирует систему HDVPSS для сбора, отображение и обработка изображений (не занимая DSP) + второй Cortex-M3 контролирует HDVICP2 аппаратную систему двигателя для hd видео кодирования и декодирования (Без использования DSP);

2. За исключением 32 K L1P и 32 K L1D ram, встроенный чип ram L2 кэш составляет 256 K байт более чем DM3730 и DM6446, что значительно улучшает скорость работы DSP-алгоритм.

3, плавающая точка VLIW DSP (очень длинное слово инструкции) Компьютерная мощность полный за DM6437/DM648/DM3730/DM6467T эти фиксированные точки DSP;

4. Внешняя оперативная память 512 M байт DDR3/1G байт DDR3 опционально;

5, NAND FLASH: 256 м/512 м байт

6. Максимальная поддержка для 1-канальный видео кодирование и декодирование 1080 P 60 кадров или набор из более чем 1000 W пикселей;

7. Аппаратное обеспечение IPIPE поддерживает H3A аппаратный двигатель, как и DM368.

8. Поддержка 2 каналов видеосъемки одновременно;

9. Аппаратные средства IPIPE также поддерживает 2-канальный resizer. Оригинальное изображение может быть уменьшено без использования программного алгоритм;

10. Поддержка 64 автономных каналов EDMA и 8 автономных каналов QDMA, которые могут перемещать большие данные без использования времени DSP;

11. Поддержка 1-way HDMI 1080P60 рамка Выход + 1 вывеска прозрачный SD выход CVBS;

12. Принять точный, надежный и высокоскоростной 0,8 мм брб разъем интерфейса;

13. Принять Усовершенствованный дизайн пластины импеданса;

14. Размер: 80 мм в длину * 58 мм в ширину * 8 мм в высоту (за исключением теплоотвода)

15. Температурный режим работы;Поддержка коммерческого класса (0 ° ---70 °) и настройки промышленного класса (-40 ° ---85 °);

16. Рабочая влажность: 10% ~ 80%

Ii. Интерфейс функция введение

1. Поддержка 2-полосная RS485 интерфейс;

2. Поддержка 1 канала 10 м/100 м/1000 м адаптивный интерфейс Ethernet;

3. Поддержка 1-way RS232 интерфейс;

4. Поддержка 1-way USB2.0 хост-интерфейс;

5. Поддержка 1-way HDMI видео с высокой чёткостью выход или выходного интерфейса;

6. Поддержка 1-way PCIE (V2.0) X1 интерфейс;

7. Поддержка 1 дорожной карты, чтобы очистить выход CVBS;

8. Поддержка интерфейса 1-way MMC (tf-карта);

9. Поддержка 1-канальный аудиовыход и 1-канальный интерфейс аудиовхода;

10. Поддержка 2-полосная релейный выходной сигнал тревоги интерфейса;

11. Поддержка 2-полосная оптрон Интерфейс сигнала тревоги;

12. Поддержка 2-полосная микросхема с защитой от короткого замыкания Интерфейс сигнала тревоги;

13. Поддержка 1-way программное обеспечение последовательный интерфейс отладки;

14. Поддержка 1-way JTAG симулятор интерфейс;

15. Поддержка 1 схемы RTC;

16. Поддержка 2 основных входа;

17. Поддержка нескольких светодиодов управления GPIO;

18. Поддержка интерфейса модуля 3g/4G;

19. Поддержка интерфейса wifi модуля;

20. Поддержка последовательного интерфейса cmos-датчика LVDS;

21. Поддержка параллельного интерфейса cmos-датчика;

22. Поддержка 2-полосная I2C;

23. Поддержка 1-way SPI;

24. Поддержка 1-way CAN bus;

25 лет. Поддержка питания DC12V, максимальная мощность всего комплекта продуктов не более 7 Вт;

Iii. Программное обеспечение для поддержки

1. Разработан и настроен IPNC_RDK комплект разработки, основанный на третьи вечерние hd-камера TI для поддержки вышеуказанной функции интерфейсное программное обеспечение;

2. Включая u-boot min, u-boot, kernel, файловые системы и соответствующие производственные инструменты;

3. Построить ubuntu16.04, чтобы разработчики могли начать сразу;

4. Поддержка сенсорного драйвера SONY IMX 1080 P и обеспечение исходного кода;

5, поддерживает драйвер RS485 и предоставляет исходный код приложения;

6. Поддерживает драйвер RS232 и предоставляет исходный код приложения;

7, поддержка драйвера GPIO и предоставление кода источника приложения;

8. Поддерживает драйвер хоста USB2.0 и предоставляет исходный код приложения;

9, Поддержка 256 M/512 M байта NAND FLASH driver;

10, поддержка драйвера DDR3 на 512 М байт;

11. Поддержка tongye пользовательский wifi драйвер модуля и приложений;

12. Поддержка DSP алгоритм вызова, например, так, что вы можете войти в роли алгоритм разработки и отладки быстрее и пропустите утомительных 4-х ядерный система архитектуры;

13. Поддержка веб-интерфейса для воспроизведения видео в режиме реального времени H264 и VLC для воспроизведения видео H264;

Применение поля

1. Более 2 миллионов hd продуктов для распознавания лица (в настоящее время Популярная продукция для распознавания лица);

2. Интеллектуальные продукты безопасности, такие как hd IVS, hd умная ip-камера и т. Д.;

3. Более 2 миллионов hd опознание номерного знака продукции;

4. Другие встроенные продукты машинного видения;

5. Интеллектуальные продукты мониторинга движения;

6. В сочетании с FPGA, он применяется для конкретных приложений, таких как промышленный контроль и медицинское изображение.

7. Видео Мониторинг DVR.

8. HD Конференц-ТВ и Сетевой проектор.

9. Возможность использовать традиционный алгоритм OpenCV
