Для цифровой платы развития питания микрочип цифровой платы развития питания dsPIC Плата развития dm330017-2

Описание

Цифровой стартовый комплект питания-это плата импульсного источника питания (SMPS), состоящая из отдельно синхронного понижающего преобразователя dc/dc и отдельно повышающего преобразователя dc/dc. На рис. 1-1 показана Схема блока высокого уровня цифрового набора для запуска электропитания. 1 Цифровой стартовый набор обеспечивает замкнутый ремонт ft flow Af системы, которая контролирует выходное напряжение, необходимое для поддержания режима пикового тока (PKCM) управление с помощью программного обеспечения двухполюсного компенсатора с двойным нулем (2P22). Устройства dspic @ dsc обеспечивают необходимую память и периферийные устройства для преобразования АЦП, генерации ШИМ, аналогового сравнения и универсального 1O, поэтому для выполнения этих функций не требуется никаких внешних схем.

Управление блок-схема

Кольцо управления режимом пикового тока

Применение экземпляр

См. Схему цепи

Макетная плата вспомогательные материалы

OLED0.96 ЖК-дисплей данных

Программа

Схема

Макетная плата Руководство пользователя

Программное обеспечение для *

Чип информации

Отгрузочная ведомость:

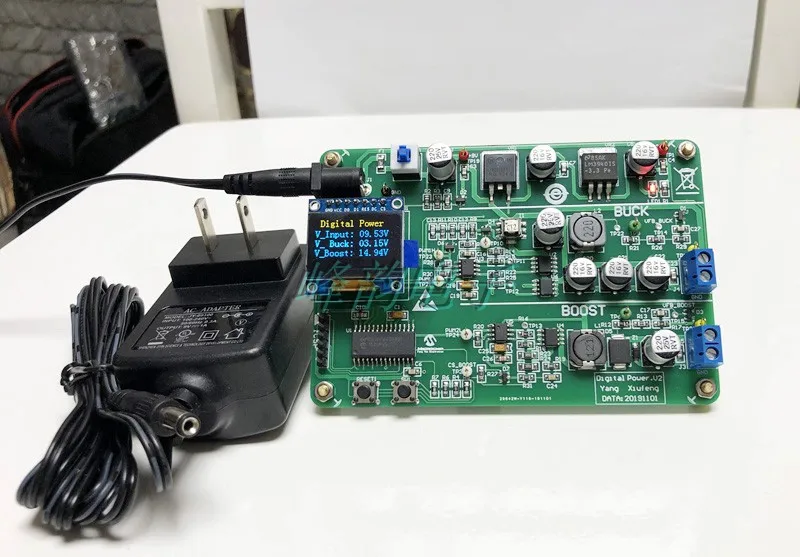

1. DsPIC33EP64GS502 цифровой блок питания макетная плата * 1

2. 9V1A адаптер питания * 1

3. Медная гайка * 4

4, отвертка * 1
