Описание

Науки и техники(Jingyangtech.com)Коллекция радиочастот и позиционирования в реальном времени профессионального поля глубокого аккумуляции Интернет вещейСделать предложение!

Мы стремимся создать многофункциональный набор для разработки IOT, который может использоваться в качествеБеспроводная платформа для разработки системы позиционирования в реальном времени с BluetoothОн также может быть использован в качестве Низкая мощность Bluetooth 4 CC2540/2541 комплект разработки ibeacon ANCSНаша аппаратная и программная система также может быть легко интегрирована в супер сильную.Развития платформа Интернет вещей!

ОдинCC254x/BLE Позиционирование Системы разработчика Краткое введение

Для облегчения применения самых передовых в отрасли Bluetooth4 BLEТехнология для проведения системы позиционирования в реальном времени (RTLSПрименение и разработка дизайна Интернет вещей Wuhan Jing Yang technology Co., Ltd.Bluetooth4 BLEПротоколSoCЧипCC254xНабор для разработки системы позиционирования. Его Превосходная производительность, выдающееся соотношение цены и производительности, имеет выдающиеся конкурентные преимущества в области Интернета вещей.

В пакете разработки используется самый продвинутый Bluetooth4 BLEТехнология сверхнизкой мощности,RSSIТехнология обнаружения интенсивности сигнала,IBeaconВнедрение технологии распознавания освещения окружающей среды: дневной и ночной режим встроенным разъёмом в режиме реального времени позиционирования алгоритм, с высоким коэффициентом усиления, безопасность и надежность, анти-помех RF замыкания дизайн, может работать непрерывно, чтобы удовлетворить функциональные требования плохого использования в промышленности и других отраслях промышленности. Набор для разработки имеет различные интерфейсы связи, легко отлаживать онлайн, и может быть дополнительно разработан два раза через макет покрытия макета беспроводной сети, подходит для различных вариантов решения местоположения. Монтажный модуль в комплекте отличается высокой плотностью и небольшим объемом.SMDПоверхностное крепление, с низким энергопотреблением, миниатюрностью и передачей на большие расстояния./Характеристики приема удовлетворяют потребности различных типичных вариантов применения позиционирования.

ОдинПозиционирование люкс состав

Этот набор для разработки включает в себя ряд программного обеспечения, оборудования и инструментов, чтобы показать, как использовать наше программное обеспечение.BLEТехнология осуществляет функцию позиционирования.

Функция позиционирования включает в себя два элемента:

Отслеживание и отслеживание мобильного телефона в реальном времени Внутренняя автономная навигация мобильного телефона

Эта система позиционирования настроена на четыреIBeaconУзлы базовой станции, эти четыреIBeaconОпределенные участки тела географические координаты базовой станции узлов известны и могут быть принят.BLEПуть к смартфонам в условиях их сцен (должен быть Android.4,3Вышеуказанная версия мобильного телефона расположена для достижения внутренней мобильной автономной навигации.IBeaconУзлы базовой станции по-прежнему передают свое местоположение.BLEРадиочастотный сигнал; Bluetooth смартфона4,0Интерфейс получает этуBLEСигналов посредством обнаружения, себе и друг к другуIBeaconИнтенсивность приема сигнала связи между узлами базовой станции (RSSIСовместными расположение решение, в настоящее время мобильного телефона по отношению к мобильному телефону интерфейс может отображаться.IBeaconРасположение и значение координат базовой станции, чтобы осуществить функцию мобильного местоположения и автономной навигации.

Для достижения лучшего эффекта позиционирования, он должен быть гарантирован, насколько это возможно.IBeaconМежду узлом базовой станции и мобильным телефоном нет никаких препятствий или укрытия.IBeaconСвязь между базовой станцией и мобильным телефоном осуществляется без ограничений.IBeaconЛучше всего поддерживать базовую станцию на одном уровне.

Примечание: смартфоны оснащены самими пользователями и необходимости запускать Android.4,3И выше версия системы.

2.Набор для развития Основные особенности и функции

1)TIВысокоскоростная Встраиваемая компания нового поколенияSOCБеспроводной чипCC254xАBLEРешение разработано нашей компанией для низкого энергопотребления и RF соответствия.RSSIРяд основных функций, таких как система обнаружения и определения местоположения, обеспечивают экономичное решение.

2)IBeaconБазовая станция узел может работать независимо. ОсновнойВвода/выводаФункция интерфейса-это все, что было получено, удобная функция отладку, тест оценки и разработки новой продукции; без каких-либо пол, его можно использовать в качестве независимого модуль или внедрения системы, и быстро положить в engineering development.

3IBeaconБазовая станция работает при низком энергопотреблении, батарею удобно заменить и время работы может достигать.1В течение всего года.

4Точное позиционирование (режим координат) и местное позиционирование (восприятие диапазона) объединены для автоматической настройки наилучшего режима позиционирования и графического отображения эффекта позиционирования.

5)BLEАлгоритм обнаружения и определения местоположения интенсивности способен на точное позиционирование в реальном времени, и достигается наилучшая точность.1M.

6Android демонстрации Поддержка программного обеспеченияIBeaconУстановка местоположения базовой станции, поддерживающая параIBeaconИнтенсивность сигнала базовой станцииRSSIОбнаружение и преобразование ранга;

7Android демо-программное обеспечение поддерживает импорт карта, multi touch с переменным фокусным расстоянием и место, и реализует расположение вид в соответствии с разрешением деталь.

8)IBeaconИсходный код базовой станции, демонстрационное программное обеспечение для мобильного позиционирования Android и исходный код Android и справочная программа системы позиционирования, чтобы облегчить пользователей для выполнения двух разработки или интеграции системы!

9Мы можем еще больше развить две разработки в нижней части нашего исходного кода, расширить область местоположения и многопозиционную сеть и достичь широкого диапазона покрытия местоположения.

ТриТехнический параметр

1) Источник питания:IBeaconБазовая станция узелDC3VБлок питания

2) Потребляемая мощность:IBeaconБазовая станция узел<12mA (Выбросов пикОбщее количество)/10uA(В режиме ожидания или покоя)

3) Рабочая частота:2,400-2,4853 ГГцАISMДиапазон частот

4)Режим работы: точное позиционирование/Автономное навигационное

5) Диапазон местоположения: Единичная единица местоположения не превышает50*50Площадь риса

6) Интервал обновления местоположения (цикл):1Seconds to10Во-вторых, автоматическая адаптация

7Системы Емкость: одно место блок (обычный чехол)50Рис* 50Рис) Максимальная вместимость65536Позиционирование мобильного телефона и навигация

8) Скорость позиционирования мобильного телефона: Максимальная200Километр/Час

9Рабочая температура системы:-40~+ 85Градусов по Цельсию

10)Размер продукта:

IBeaconБазовая станция узла:44 мм * 37 мм

Две.СистемаСтруктура и описание интерфейса

1.IBeaconСтруктура каждой части базовой станции узел макетной платы

IBeaconБазовая станция узел представляет собой Промышленные высокая производительность дизайн, профессиональное качество, бортовой микро патч устройства, широкий диапазон рабочих температур.,Стабильная и надежная!

Мощность узла может управляться независимо. Он имеет полную функцию моделирование отладки интерфейс, который может быть непосредственно загружены для отладки и отладки.Ввода/выводаИнтерфейс функции приводит к функциональной отладке, тестированию, оценке и разработке продукта. Без какого-либо пола, он может быть самостоятельным.BLE/CC254xМакетная плата отлично используется в нашей компании.BLEСистема позиционирования комплект разработчика можно быстро надеть в engineering development.

IBeaconБазовая станция узел развития в основном состоит изBLEЧипCC254xОн состоит из соответствующих подключено к сети и микрополосковой антенны. Как показано на следующем рисунке:

A)Adopt5Батарея блок питания,Базовая станция узлов может быть использован самостоятельно.

B) CC254xВесь чипаВвода/выводаВсе интерфейсные ресурсы вызваны, что легко отлаживать и разрабатывать.

C)В разработке класс2ИндивидуальныеСветодиодныйСветильник и светильник2Кнопка, которая может быть протестирована и разработанаCC2530АI/OВход и выход функция полости рта;

D)Есть один на макетной платеЖидкокристаллический экран разъем (опционально128*64АOLEDПровода жидкокристаллического экрана);

E)Макетная плата имеет температуру/Гнездо датчика влажности (выборDS18B20Температура датчик илиDHT11Датчик температуры и влажности);

F)ОбеспечиваемIBeaconБазовой станцииОтладкиИнтерфейс, может сотрудничать с нашим отделомCC отладчикЭмулятор находится вДноВозможноTIОнлайн-отладка в среде разработкиCC254xИ сгорит прошивка программы.

Г)Соответствие с эмулятором нашей компании,Беспроводные данные можно слушать в воздухе(АнализатораФункция);

2.Отладки развития ресурс Описание

Контакты интерфейса на узле задаются следующим образом:

ТриПараметры технических параметров

IBeaconТехнические параметры узла базовой станции следующие:

Параметр	Производительность
Рабочая частота	2,400 ~ 2,485 ГГц
Связь расстояние	100Рис
Максимальный ток выбросов	Меньше, чем 27mA
Максимальная мощность излучения	0dBm
Чувствительность	-94dBm/1 Мбит/с
Номер канала	16Индивидуальные
Воздушный скорость передачи данных	250 к/500 к/1 м/2 М бит/с
Флэш-памятьКоробка для хранения	256 K байт
SRAMКоробка для хранения	8 K байт
Мощность напряжение питающей сети	2,0 ~ 3,6 V
Мощность интерфейс питания	2,54 ммРасстояние шарнирное соединение
Индикатор работы	P0.6/P2.0
Ключ	P0.4/P1.0
Температура датчик	DS18B20/DHT11(На выбор)
ЖК-дисплей экран	128*64АOLEDЭкран (на выбор)
Моделирование/Скачать Интерфейс	Полнофункциональная камера моделирование/Скачать Интерфейс
ОтладкиВвода/выводаИнтерфейс	GND-VCC3V3RST-P0.0 P2.2-P2.1P0.1-P0.2 P2.0-P1.7P0.3-P0.4 P1.0 постоянного тока, Производство КитаяP0.5-P0.6 DD-P1.5P0.7-P1.0 P1.4-P1.3P1.1-P1.2
Толщина листа	1 мм
Антенна	Доска с вертикальной загрузкойПечатная платаВысокая производительность антенны
Устройство для инкапсуляции	Высокой плотности небольшой объемSMDПоверхностного монтажа
Размер модуля	44*37 мм(Long)*Широкий угол)
Режим использования	Может использоваться в качестве самостоятельной доски для развития Нет необходимости в любом полу Прямая загрузка и отладка использования Также может быть расширен и переработан

Три,РасположениеБыстрое строительство системы

Демонстрационное программное обеспечение системы позиционированияBLENaviLoc.exeОн сохранен в папки данных разработки пользователя.

Конкретные этапы работы демонстрационного программного обеспечения:

1ПодготовкаIBeaconБазовая станция узел

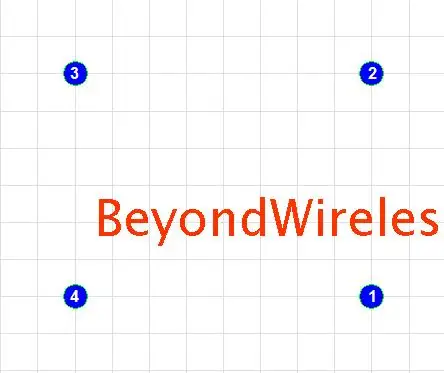

ЧетыреIBeaconБазовая станция узел1234Он размещается в порядке ориентирования и соответствует координатам, разработанным в фактической сцене.

После размещения будет завершен, каждый из них будетIBeaconУзлы базовой станции загружают Аккумулятор для завершения электропитания.

2.Подготовьте Android mobile (Android)4,3Система и выше версия

Устанавливается в сотовый телефон AndroidBLENaviLoc.apkПрограммное обеспечение и включите функцию Bluetooth мобильного телефона. Внимание только к Android4,3Система и вышеуказанная версия могут поддерживатьBLEФункции позиционирования.

3.Бег позиционирования демонстрационное программное обеспечение

После завершения установки выполните
