Для WK2168 расширение 4 модуль последовательного порта аппаратный поток UART IIC SPI параллельный порт схема рутинная

Описание

WK2168 расширение 4 модуль последовательного порта аппаратный поток UART IIC SPI параллельный порт схема рутинная

Обзор: периферийные устройства микроконтроллера часто должны использовать последовательный порт, такой как: связь с ПК, последовательный Интеллектуальный ЖК-дисплей, модуль GSM, протокол MODBUS и т. д., эти приложения должны использовать последовательный порт. и общий микроконтроллер только 2 ~ 3 последовательного порта, некоторые даже только последовательный порт, Так что в этот чехол последовательный порт, безусловно, мало.

Как решить проблему недостаточного последовательного порта: 1,2. Используйте специальный расширенный чип последовательного порта WK2124 или CH432 или SC16IS752 и т. Д.

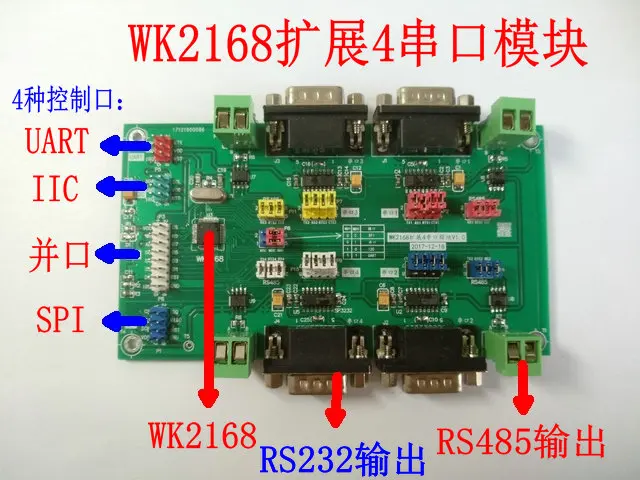

Этот модуль представляет собой wk2168-based модуль, который может легко продлить 4-полосная UART интерфейс.

Данные: предоставьте схемы и процедуры!

Плата модуля RS232, выход RS485.

Интерфейс шины можно выбрать с помощью перемычки.

Распространения чип сравнение

I. Общие характеристики WK2168

1. Поддержка несколько хост интерфейсы: вы можете выбрать UART, SPI, IIC или 8-битный параллельный порт

2. Расширить 4-канальный UART. Очень большой аппаратные средства передачи и приема кэш, Поддержка 256 FIFO

3. Рабочее напряжение, рабочее напряжение 2,5 v ~ 5,0 v

4. Компактная конфигурация регистрации и управления словом, простая и надежная работа

5. Высокоскоростной процесс CMOS, скорость суб-последовательного порта до 2 Мбит/с @ 5 В, 1.5Mbps@3.3V, 1Mbps@2.5V

Ii. Общие характеристики WK2168

1. Независимая конфигурация субканального последовательного порта, высокая скорость и гибкость:

1) Каждый субпоследовательный порт является полнодуплексным.

2) Скорость передачи данных может быть установлена независимо, а максимальное значение субпоследовательного порта может достигать 2 М бит/с.

3) Каждый формат символов субпоследовательного порта, включая длину данных, стоп-бит и режим четности, можно установить независимо.

2. Функция FIFO:

1) Каждый субпоследовательный порт имеет независимый 256 Уровень отправки FIFO, и отправка FIFO ТРИГГЕРНАЯ точка может быть запрограммирована в соответствии с требованиями пользователя.

2) Каждый субпоследовательный порт имеет независимый 256 уровень приема FIFO, и приемная точка триггера FIFO может быть запрограммирована в соответствии с требованиями пользователя

3. Контроль потока:

1) поддержка RTS и CTS аппаратный автоматический контроль потока

4. Особенности RS-485:

1) Автоматическое RS-485 управление трансивером, управляемое RTS

2) Функция автоматического распознавания сетевого адреса RS-485

3) rs-485 длина данных может быть программно настроена как 8 бит или 9 бит

Детские фотографии

MCU интерфейс шины

Модуль тест
