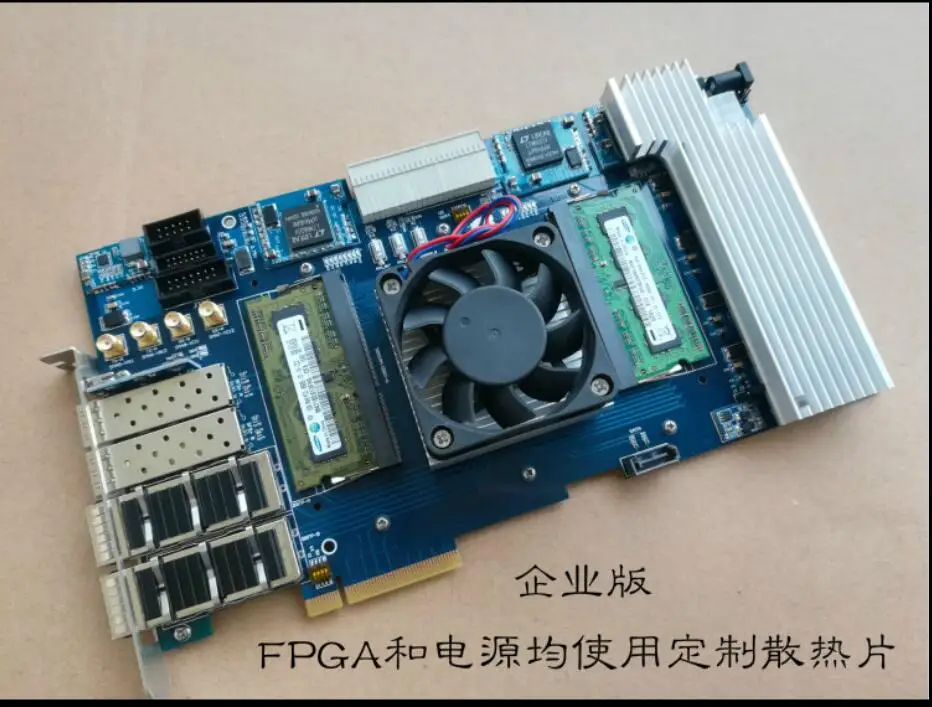

Для Xilinx fpga pcie Kintex7 макетная плата fpga ускоряет Высокопроизводительные вычисления глубинных кромок

Описание

Kintex7 расчет производительности платы карты список доставки

XC7K420T двойная плата DDR3 PCle, две карты памяти DDR3, один объем 1 ГБ байт.

(Микрон или Самсунг) 12 V 5A power supplyNote для пользователей: загрузчики не включены.

Для пользователей без загрузчиков потребуется дополнительно 25 $

Данные отправляются через сеть в виде ссылки.

Kintex7 представляет высокопроизводительный PCle card resource

Микросхема FPGA XC7K420T

DDR3 64 бит памяти, максимальная поддержка 2X16G общим объемом 32 Гб может оказывать поддержку в течение 72-бит печатная плата, по работе с клиентами для получения более подробной информации.

Модель PCle 2,0 на 8 поддерживает скорость до 40g

2-way 10G SFP волоконный интерфейс

2-way 40G QSFP волоконный интерфейс

Чип конфигурации QSPI 256 M FPGA

3 программируемые клавиши GPIO,

Ключ ProgramB и 1 USB к ttl последовательному порту

Четыре интерфейса SMA обеспечивают пару трансиверов GTX и интерфейс жесткого диска SATA

Программируемый светодиодный светильник 16 пользователей

Были представлены 32 GPIO ножки, поддерживающие LVDS и поддерживающие уровни 3,3 v и 2,5 v

Представлено восемь пар трансиверов GTX, которые используется для межбортового соединения

GTX clock 156,25 m и 150 M, есть еще три тактовые колодки GTX

Логические часы 100 м и 133 м, есть две тактовые панели, поддержка

LVDS и часы с одним терминалом.

Разъем PCle может быть использован для питания платы, или может использоваться внешний источник питания.

О GTX часы

Потому потому что высокоскоростной трансивер GTX внутри чипа FPGA может поддерживать различные протоколы."

Каждый протокол использует свой тактовая частота.

Если у вас пользователей, которым нужны частоты компании, свяжитесь с нами.

Общие частоты вывыкладываются бесплатно. Если волна специальная и дорогой кварцевый осциллятор нужно заряжать.

Информация о доски

Мы предоставили процедуры тестирования, схемы и инструкции для доски.

· Совет по развития теперь полон обучающих материалов онлайн, пока Kintex 7 серии. будь это PCle, GTX, fiber или DDR3, использование этих IP ядер одинаковое.

Поэтому мы потратили время на разработку других высокопроизводительных компьютерных плат.

Мы предоставляем бесплатные Kintex 7 серии общего ip-ядра видео учебник и исходный код.

Описание оборудования для платы Kintex 7

1: размер платы 25,5x14,5 см. Пожалуйста, обратите внимание, можно ли установить чехол

2: Плата карта спроектирована с 10 слоями, двумя слоями питания и тремя слоями. Пять слоев сигнала-

3: две ddr3s могут быть объединены в два канала, работает со скоростью DDR1066M и общей пропускной способностью 136.448gbps. Некоторые пользователи ответили, почему не RK325 или выше DDR1600? Только hp конец K325 может поддерживать 1600, но HR порт поддерживает только DDR800. Очень неопрятна.

4: плата может питаться от внешнего разъема 12 В или PCle

5: существует три стандарта для интерфейсов загрузки. 2,54 Расстояние 2X5, 2,54 шаг 2X7, 2,0 шаг 2X7

6: полученные 32 порта GPIO поддерживают уровни 2,5 в и 3,3 В, а также отличия LVDS.

Мощность карты инструкции

Блок питания является основным компонентом платы и чипа с большим количеством логических средств. На высокой скорости Необходимы сильные токи. Большинство макетных плат на рынке достаточно хороши для использования. Например, обычному чипу K325 требуется по крайней мере 40А по току ядра для удовлетворения высокопроизводительных вычислений. Высококачественные продукты платы почти все используют чип питания ling. Преимущество-простота. Минус в том, что это дорого

Источник питания нашей платы использует источник питания ling.

VCCINT 0,95 в или 1 в обеспечивает ток ядра 52A

VCCAUX (MGTVCCAUX) 1,8 в обеспечивает ток 12 А MGTAVCC 1,0 В обеспечивает ток 12А

MGTAVTT 1,2 в обеспечивает ток 12А

DDR3 1,5 в обеспечивает ток 12А

Пользователя Примечание:

GPIO порт и сигнал GTX, полученный от платы card2.0 расстояние может быть использован для организации иглы, игольчатый ряд upYou также можно использовать высокоскоростную обратную связь, угол 90 градусов, доставка по умолчанию в сторону составляет 2,0 штифтов, если вам нужно изменить, пожалуйста, свяжитесь с нами. на следующем рисунке
